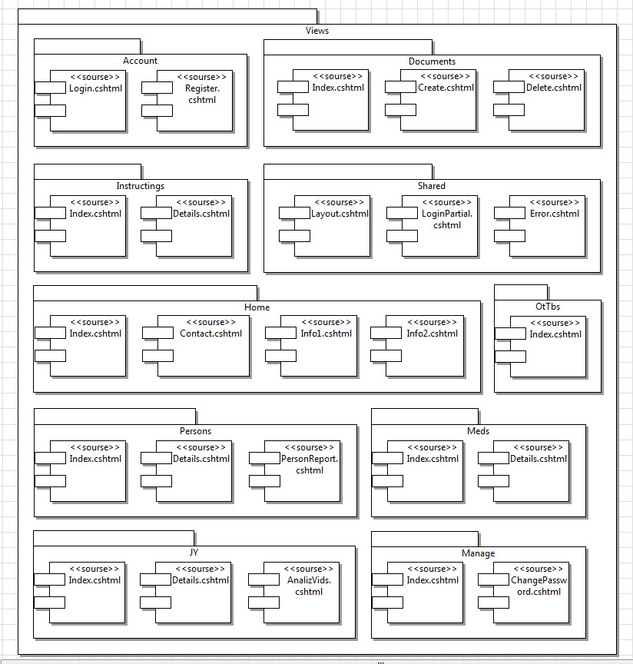

Рисунок 2.11 – Диаграмма компонентов для пакета Views

Компонент Models – представляет собой модель данных (описывает логику данных), основан на информационной модели и содержит в себе компоненты, описанные в таблице 2.21.

Таблица 2.21 – Компоненты пакета Models

Компонент Controller (контроллер) – компонент, который получает данные от пользователя, обрабатывает их и посылает обратно результат обработки, например, в виде представления. Контроллер является центральным компонентом в архитектуре MVC. При использовании контроллеров существуют некоторые условности. Так, по соглашениям об именовании названия контроллеров должны оканчиваться на суффикс "Controller", а остальная часть до этого суффикса считается именем контроллера.

Для обращения к контроллеру из браузера необходимо в адресной строке набрать адрес_сайта/Имя_контроллера/. Так, например, по запросу http://localhost:29447/Persons/ система маршрутизации по умолчанию вызовет метод Index контроллера PersonsController для обработки входящего запроса.

Для разрабатываемого Web-приложения были созданы контроллеры, представленные в таблице 2.22.

Таблица 2.22 – Компоненты Controllers

Окончание таблицы 2.22

Компонент View – (вид) – содержит в себе блоки, каждый из которых содержит различные представления. Представления организуют механизмы визуализации результатов работы программы. Все представления разделены на блоки в зависимости от модели. Рассмотрим подробнее каждый блок:

1. блок представлений Account содержит следующие представления:

   1. Login.cshtml – позволяет осуществлять авторизацию пользователей при входе в систему;

   2. Register.cshtml – отображает страницу регистрации пользователей;

2. блок представлений Persons включает в себя два представления:

   1. Index.cshtml – отображает список всех сотрудников в формате таблицы, включает в себя основную информацию о сотрудниках, а также отображает блоки поиска, сортировки и кнопки перехода по страницам и ссылку на представление Details.cshtm;

   2. Details.cshtml – содержит поля с дополнительной информацией о сотруднике;

   3. PersonReport.cshtml – отображает данные о работе сотрудников в графическом виде (столбчатая диаграмма);

3. в блоке представлений JY содержатся следующие представления:

   1. Index.cshtml – отображает данные о поездках (журнал явок) в виде таблицы, включает блоки поиска, сортировки и кнопки перехода по страницам , а также ссылки «Подробнее» и «Подбор»;

   2. Details.cshtml – отображает подробные данные о поездке после нажатия соответствующей кнопки на вкладке поездок;

   3. Plan.cshtml – содержит список бригад, подобранных после обработки контроллером JYController, в формате таблицы;

   4. AnalizVids.cshtml – отображает данные в графическом виде (круговые диаграммы);

4. блок представлений Instructings включает в себя два представления:

   1. Index.cshtml – отображает список инструктажей сотрудника;

   2. Details.cshtml – отображает подробную информацию об инструктаже;

5. блок представлений Meds включает в себя два представления:

   1. Index.cshtml – отображает список медкомиссий сотрудника;

   2. Details.cshtml – отображает подробную информацию о медкомиссии;

6. в блоке представлений Manage содержатся следующие представления:

   1. Index.cshtml – представление, необходимое для администрирования пользователей (создание учетных записей, удаление, добавление ролей, просмотр списка пользователей);

   2. ChangePassword.cshtml – представление, необходимое для задания паролей;

7. блок Otvls содержит представление Index.cshtml, отображающее список отвлечений сотрудника;

8. блок OtTbs включает в себя представление Index.cshtml, отображающее список инструктажей по охране труда и технике безопасности;

9. в блоке Home содержаться четыре представления:

   1. Index.cshtml – отображает главную страницу представления, включает в себя картинки, текст, различные информационные блоки и ссылки;

   2. Contact.cshtml – отображает страницу с контактной информацией, ссылки для обратной связи и логотип компании;

   3. Info1.cshtml, Info2.cshtml – отображают текстовые данные (инструкции, различную дополнительную информацию), картинки и ссылки;

10. блок представлений Documents содержит три представления:

    1. Index.cshtml – отображают список загруженных документов, включает отображение блока поиска, сортировки, а также ссылки «Создание» и «Удаление»;

    2. Create.cshtml – предназначено для загрузки новых документов, включает поле для выбора документа, поле для записи названия документа и кнопку для загрузки документа;

    3. Delete.cshtml – предназначено для удаления загруженных документов, содержит метод для подтверждения удаления документа;

11. блок Shared включает в себя следующие представления:

    1. Layout.cshtml – отображает основное меню Web-приложения, кнопки «Главная», «Персонал», «Журнал явок», «Документы», «Контакты», «Пользователи», подпись в нижней части каждой страницы, а также основные картинки, кнопки входа и регистрации;

    2. LoginPartial.cshtml – отображает данные о пользователе, выполнившем вход в систему, а также кнопку выхода из системы;

    3. Error.cshtml – отображает текст ошибки в случае некорректного выполнения запросов в системе.

2.5 Разработка диаграммы развертывания

Диаграмма развертывания применяется для представления общей конфигурации и топологии распределенной информационной системы, содержит сведения о распределении компонентов по отдельным узлам системы и каналах связи между аппаратными средствами.

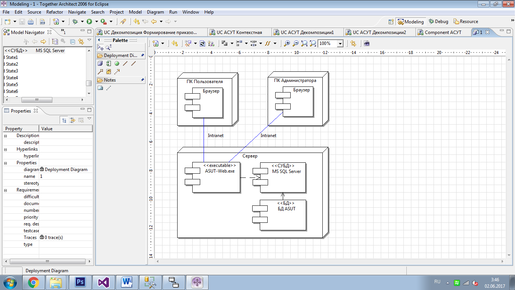

Диаграмма развертывания для разрабатываемой информационной системы представлена на рисунке 2.12. Основными узлами системы являются следующие:

• сервер;

• ПК пользователя;

• ПК администратора.

Рисунок 2.12 – Диаграмма развертывания

База данных АСУТ, необходимая для хранения и обработки данных, а также ИС в формате Web- приложения размещены на дорожном сервере. Пользователи ИС имеют к ней доступ через Интрасеть, используя браузер на своем компьютере. Администратор также осуществляет доступ к ИС посредством Интранет-соединения и используя браузер на своем ПК.

2.6 Разработка интерфейса приложения

Интерфейс Web-приложения разработан в корпоративном стиле ОАО «РЖД» с использованием стандартных логотипов и цветов компании.

Основными элементами каждой страницы Web-приложения следующие:

• меню в виде ленты, располагаемое в верхней части страницы;

• логотип компании и основная информация о ней (сфера деятельности, номера телефонов);

• основная часть, содержащая информацию каждой страницы, включая рисунки, ссылки на другие страницы, блочные элементы и таблицы;

• footer – элемент, располагаемый в нижней части страницы и содержащий краткую информацию о компании.

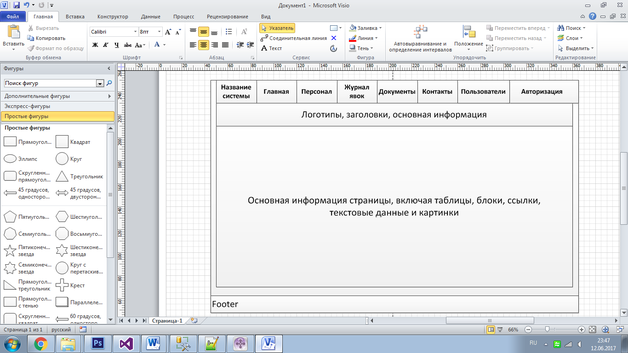

Схематичный вид страниц Web-приложения, выполненный с помощью графического редактора MS Visio, представлен на рисунке 2.13.

Рисунок 2.13 – Схематичная структура Web-страниц
