При выборе выключателей его паспортные параметры сравнивают с расчётными условиями работы [4].
Выбор выключателей производится по следующим параметрам:
-
по номинальному напряжению:
Uном ≥ Uсети , (4.6)
-
по номинальному току:
Iном ≥ Iраб.мах , (4.7)
-
по номинальному току отключения:
Iот к ≥ Iп.о , (4.8)
Проверка выключателей производится по следующим параметрам:
-
коммутационной способности:
-
наибольший пик тока включения:
iвкл ≥ iуд. (4.9)
Ударный ток в точке к.з.:
iуд = kуд∙
∙
, (4.10)
где kуд – ударный коэффициент;
-
начальное действующее значение периодической составляющей тока включения:
Iп.вкл ≥ Iп.о. (4.11)
-
возможность отключения полного тока короткого замыкания:
КВ ≥
п.о+ia.τ , (4.12)
где ia.τ – расчетное значение апериодической составляющей тока КЗ в момент времени τ:
ia.τ=
Iп.о∙е
, (4.13)
где t – наименьшее время от начала короткого замыкания до момента расхождения контактов:
t= t3.min + tс.в , (4.14)
где t3.min – минимальное время срабатывания релейной защиты; tс.в – собственное время отключения выключателя.
-
термическая стойкость:
I
∙tт ≥ Вк , (4.15)
где Вк – тепловой импульс по расчету; I
– предельный ток термической стойкости; tт – длительность протекания термической стойкости.
Результат выбора проверки выключателей представлены в таблице 4.5.
Таблица 4.5 – Выбор и проверка выключателей
| Место установки | ОРУ-35кВ | |||||||||||||
| Тип выключателя | ВГБЭ-35-12,5/630 УХЛ1 | |||||||||||||
| Паспортные данные | Uном | Iном | Iотк | iвкл | Iп.вкл | | | |||||||
| кВ | А | кА | кА | кА | кА2с | кА | ||||||||
| 35 | 630 | 12,5 | 35 | 12,5 | 469 | 17,7 | ||||||||
| Расчетные данные | Uсети | Ip.мах | Iпо | Iуд | Iaτ | Вk | | |||||||
| кВ | А | А | кА | кА | кА2с | кА | ||||||||
| 35 | 378 | 3 | 7,6 | 1,56 | 14,5 | 4,98 | ||||||||
| Место установки | КРУН-10кВ | |||||||||||||
| Тип выключателя | ВВ/TEL-10-20/1000 У2 | |||||||||||||
| Паспортные данные | Uном | Iном | Iотк | iвкл | Iп.вкл | | | |||||||
| кВ | А | кА | кА | кА | кА2с | кА | ||||||||
| 100 | 1000 | 20 | 51 | 20 | 1200 | 28 | ||||||||
| Расчетные данные | Uсети | Ip.мах | Iпо | Iуд | Iaτ | Вk | | |||||||
| кВ | А | кА | кА | кА | кА2с | кА | ||||||||
| 10 | 509 | 2,9 | 7,36 | 2,45 | 5,68 | 5,8 | ||||||||
Для ОРУ-35 кВ выбираем выключатель элегазовый баковый наружной установки серии ВГБЭ-35. При сравнении элегазовых и вакуумных выключателей следует отметить, что элегаз обладает лучшими свойствами электрической прочности, чем вакуум. В связи с этим элегаз используется в качестве изоляционного материала и дугогасительной среды. Использование элегаза позволяет делать электрооборудование более компактного размера и предоставляет больше пространства для его устройства.
Выбранные выключатели на напряжение 35 кВ обладают рядом преимуществ:
-
могут работать в широком диапазоне климатических условий: от районов Крайнего Севера (нижнее рабочее значение температуры окружающей среды –60 °С) до районов с тропическим климатом (верхнее рабочее значение температуры +55 °С);
-
полная заводская готовность, обеспечивающая простой и быстрый монтаж, выключатель поставляется полностью отрегулированным, заполненным элегазом до рабочего давления;
-
отсутствие динамических нагрузок на фундамент при работе;
-
отсутствие перенапряжений даже при отключении малых индуктивных токов и отключение без повторных пробоев емкостных токов до 630 А;
-
пониженный уровень естественных утечек элегаза;
-
большие механические и коммутационные ресурсы, обеспечивающие при нормальных условиях эксплуатации работе без ремонта в течение всего срока службы выключателя;
-
высокая надежность: даже при падении избыточного давления элегаза до нуля выключатель выдерживает длительное воздействие напряжения 52 кВ и отключает токи нагрузки до 630 А;
-
12 встроенных трансформаторов тока, позволяющих в большинстве случаев отказаться от применения выносных трансформаторов тока наружной установки;
-
взрыво- и пожаробезопасность.
Внешний вид выключателя ВГБЭ-35-12,5/630 УХЛ1 представлен на рисунке 4.1.

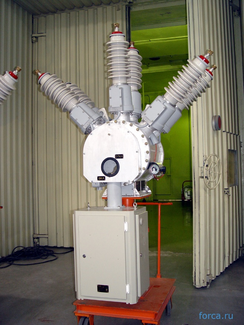

Рисунок 4.1 – Внешний вид
выключателя ВГБЭ-35
В качестве выключателя для распределительного устройства 10 кВ выбран выключатель ВВ/TEL-10-20/1000 У2.
Внешний вид выбранного выключателя приведен на рисунке 4.2.
Рисунок 4.2 – Внешний вид
выключателя ВВ/TEL-10
Вакуумный выключатель ВВ/TEL-10-20/1000 У2 имеет широкое многообразие различных серийных проектов его применения как в современные КРУ и КСО, так и в те, которые требуют модернизации.
Главными преимуществами выбранных выключателей являются:
-
Необслуживаемость.
Применение ВВ/TEL-10-20/1000 позволяет полностью отказаться от затрат на поддержание работоспособности выключателя, так как на протяжении всего срока службы не требует проведения ремонтных работ любой сложности, что отражено в сопроводительной документации на выключатель.
Простая конструкции выключателя на современных компонентах имеют не существенный износ на протяжении 25 лет или 50000 операций «ВО».
-
Адаптивность.
Возможность применения одного и того же исполнения выключателя на всем существующем диапазоне напряжений оперативного питания позволяет применить его как на постоянном так и переменном питании, без ущерба техническим и эксплуатационным характеристикам.
Дополнительные разъемы на блоках управления ВВ/TEL дают возможность полностью повторить схемы РЗиА, построенные еще на электромехнических реле, без их изменения, что экономит время и сохраняет панель управления присоединением.
-
Габариты.
Малые габариты, свобода пространственного ориентирования и целая гамма различных исполнений позволяют адаптировать ВВ/TEL в шкафы КРУ (КСО) любых габаритов для обеспечения удобства эксплуатации или оптимизации полезного места. Вес выключателей ВВ/TEL составляет всего 34-56 кг. Это позволяет осуществлять монтаж бригадой из двух монтажников без применения специального подъемного оборудования.
4.2.2 Выбор разъединителей
Разъединителями называют аппараты, применяемые в установках напряжением свыше 1000 В и предназначенные для включения и отключения под напряжением участков электрической цепи при отсутствии токов нагрузки, отключения при определённых условиях зарядных токов воздушных и кабельных линий, токов холостого хода трансформаторов и небольших нагрузок, а также для обеспечения безопасности работ на отключённом участке путём создания видимых разрывов электрической цепи и заземления отключённых участков при помощи стационарных заземляющих ножей (при наличии).
Разъединители классифицируются по следующим признакам:
-
номинальному напряжению;
-
номинальному току;
-
роду установки (внутреннее, наружное);
-
числу полюсов (однополюсные и многополюсные);
-
способу установки (на горизонтальной или вертикальной плоскости).
К разъединителям всех конструкций и типов предъявляются следующие основные требования:
-
разъединитель должен иметь видимый разрыв цепи;
-
разъединитель должен быть устойчивым в термическом и электродинамическом отношениях;
-
разъединитель должен иметь надлежащую изоляцию, обеспечивающую надёжную работу его при возможных перенапряжениях и ухудшении атмосферных условий (туман, дождь и т. д.);
-
разъединитель должен допускать чёткое включение и отключение при наихудших условиях, которые могут иметь место в эксплуатации (например, обледенение);
-
разъединитель должен иметь простую конструкцию, удобную для транспортировки, монтажа, эксплуатации.
Выбор разъединителей производится по следующим параметрам:
-
по номинальному напряжению:
≥
; (4.16)
-
по номинальному длительному току:
≥
; (4.17)
-
по конструкции;
-
по роду установки.
Проверка разъединителей производится по следующим параметрам:
-
на электродинамическую стойкость:
; (4.18)
-
на термическую стойкость:
. (4.19)
Результаты проверки разъединителей представлены в таблице 4.6.
tT
