15. Гусарова, Е.В. Экономическое обоснование эффективности проектных решений и внедрения новой техники на железнодорожном транспорте [Текст]: учеб.пособие. – Хабаровск: ДВГУПС, 2008. – 157 с.
16. Порядок расчета значений соотношения потребления активной и реактивной мощности для отдельных энергопринимающих устройств (групп энергопринимающих устройств) потребителей электрической энергии [Текст]: утв. приказом Минэнерго России от 23 июня 2015 г. № 380.
17. Энергетическая стратегия холдинга «Российские железные дороги» на период до 2015 года и на перспективу до 2030 года» [Текст], утверждённая распоряжением ОАО «РЖД» от 15 декабря 2011 г. №2718р.
18. [Электронный ресурс] – Режим доступа: http://elibrary.ru/item.asp?id= 186738384.
19. P 2.2.2006-05. Руководство по гигиенической оценке факторов рабочей среды и трудового процесса. Критерии и классификация условий труда: метод. рекомендации по применению на предприятиях и в организациях железнодорожного транспорта // СПС «Гарант» [Электронный ресурс] / НПП «Гарант-Сервис». – Послед. обновление: 17.02.2016.
20. ГОСТ 12.0.003-74. Опасные и вредные производственные факторы. Классификация. [Текст]: Переиздание (сентябрь 1999 г.) с Изменением № 1, утвержденным в октябре 1978 г. (ИУС 11-78). – М.: Изд-во стандартов.
21. Тесленко, И.М. Производственное освещение [Текст]: учеб. пособие / И.М. Тесленко. – Хабаровск: Изд-во ДВГУПС, 2014. – 103 с.
ПРИЛОЖЕНИЕ А
(Обязательное)

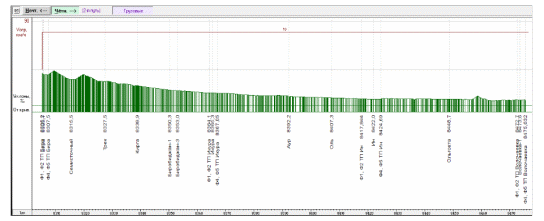

Рисунок А.1 – Продольный профиль пути участка Бира -Волочаевка
с существующими уклонами и ограничениями скорости
94
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ А
(Обязательное)

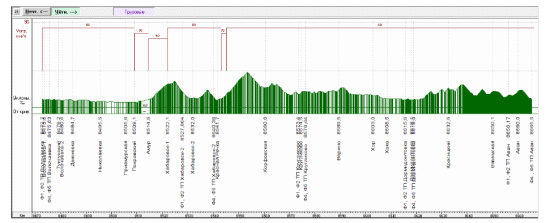

Рисунок А.2 – Продольный профиль пути участка Волочаевка – Аван
с существующими уклонами и ограничениями скорости
95
ОКОНЧАНИЕ ПРИЛОЖЕНИЯ А
(Обязательное)

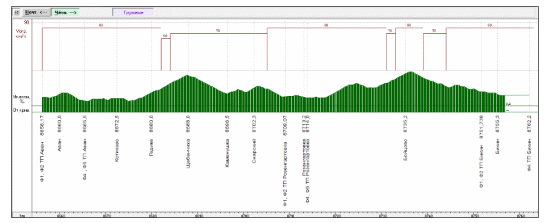

Рисунок А.3 – Продольный профиль пути участка Аван – Бикин
с существующими уклонами и ограничениями скорости
96
ПРИЛОЖЕНИЕ Б
(Обязательное)
97

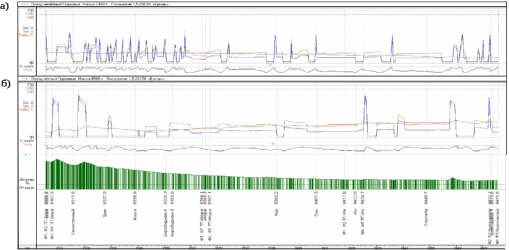

Рисунок Б.1 – Кривые тока и скорость ЭПС на участке Бира – Волочаевка
а – 2500 т. в нечетном направлении; б – 6300 т. в четном направлении
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Б
(Обязательное)

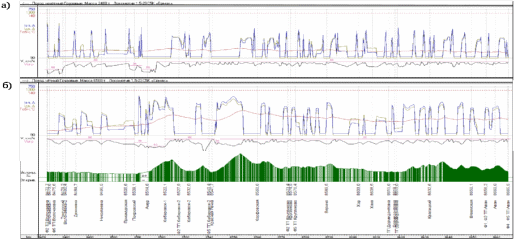

Рисунок Б.2 – Кривые тока и скорость ЭПС на участке Волочаевка – Аван;
98
а – 2500 т. в нечетном направлении; б – 6300 т. в четном направлении
ОКОНЧАНИЕ ПРИЛОЖЕНИЯ Б
(Обязательное)
99

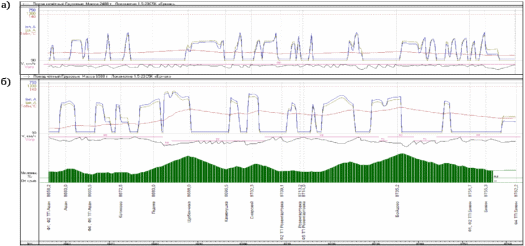

Рисунок Б.3 – Кривые тока и скорость ЭПС на участке Аван – Бикин
а – 2500 т. в нечетном направлении; б – 6300 т. в четном направлени
ПРИЛОЖЕНИЕ В
(Обязательное)
100

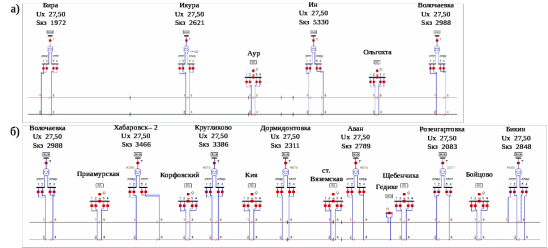

Рисунок В.1 – Схемы секционирования контактной сети
а – Биробиджан - Волочаевка; б – Волочаевка - Бикин
ПРИЛОЖЕНИЕ Г
(Справочное)
Таблица Г.1 – Характеристики ламп накаливания
| Типы ламп накаливания (ЛН) | Принцип действия | Преимущества | Недостатки |
| - вакуумные (В); - газонаполненные (Г); - с криптоновым наполнителем (К); - биспиральные (Б); - биспиральные с криптоновым наполнителем (БК). | Излучают свет при накаливании вольфрамовой нити до высокой температуры, под воздействием электрического тока. | Простота изготовления | Низкая световая отдача (7…20 лм/Вт) |
| Удобство и простота эксплуатации | Плохая цветопередача | ||
| Низкая стоимость | Низкая прочность | ||
| Универсальность применения | Короткий срок службы (не более 2000 ч) | ||
| Нет необходимости применения пускорегулирующих устройств | Низкий КПД – 5 % ; т.к. 95% энергии преобразуется в тепло. | ||
| Отсутствие пульсации светового потока |
| Типы галогеновых ламп накаливания (ГЛН) | Принцип действия | Преимущества | Недостатки |
| - длинные линейные - малогабаритные | Вакуумная колба заполняется парами галогенидов (брома, фтора или йода), которые образуют на стенках колбы летучие соединения галогенидов вольфрама. Испаряясь со стенок колбы, эти соединения разлагаются на теле накала (спирали из вольфрамовой проволоки) | Продолжительный срок службы (2000-4000 ч) | Высокая температура колбы |
| Световая отдача больше чем у обычных ЛН (22-26 лм/Вт) | Чувствительность к скачкам напряжения питающей сети | ||
| Высокая термостойкость | Невозможность использования в вертикальном или наклонном положении длинных линейных ГЛН (химический цикл внутри колбы нарушается) | ||
| Высокая механическая прочность | |||
| Стабильный световой поток | |||
| Небольшие размеры | |||
| Улучшенная цветопередача (из-за повышенной температуры накала) |
Таблица Г.2 – Характеристики ламп накаливания
ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Г
(Справочное)
Таблица Г.3 – Характеристики ртутных ламп
| Типы разрядных ламп (РЛ) | Принцип действия | Преимущества | Недостатки |
| - люминесцентные лампы низкого давления (ЛЛ) - люминесцентные дуговые ртутные лампы высокого давления (ДРЛ) - металлогалогенные лампы (ДРИ) -ксеноновые лампы - натриевые лампы высокого давления (НЛВД) - натриевые лампы низкого давления (НЛНД) | Внутренняя поверхность колбы (люминесцентных ламп) покрыта люминофором,который преобразует электрические разряды (в парах газа) в видимое световое излучение. В различных видах ламп наполнителем колбы может быть ртуть, натрий, иодиды редкоземельных металлов, ксенон. | Высокая светоотдача: - ЛЛ – 85-90 лм/Вт; - ДРЛ – до 55 лм/Вт; - НЛНД -100 лм/Вт; - НЛВД – 140 лм/Вт; - ДРИ – до 100 лм/Вт. | Необходимость использования пускорегулирующих (зажигающих у НЛВД) устройств у ламп ДРЛ, НЛНД, НЛВД, |
| Низкая температура колбы | |||
| При старении люминофора в колбе лампы светоотдача снижается | |||
| Большой срок службы: -ЛЛ – до 15000 ч; - ДРЛ – до 10000 ч; - НЛНД – 3000-5000ч -НЛВД – до 3000 ч; - ДРИ – до 5000 ч. | |||
| Очень низкая механическая прочность, при повреждении трубки лампы выделяются пары ртути | |||
| Люминесцентные лампы (ЛЛ) | |||
| Отличительные преимущества | Отличительные недостатки | ||
| Возможность применения любого цвета света: применение ламп (ЛБ), (ЛД), (ЛТБ), (ЛХБ), (ЛДЦ), (ЛЛД); возможность применения ламп различной конфигурации | Малопригодны для наружного освещения и освещения высоких помещений, из-за малой мощности (4-150 Вт) | ||
| Чувствительны к скачкам напряжения | |||
| Обладают высокой энергетической эффективностью | Не работают при температурах ниже | ||
| Люминесцентные лампы высокого давления (ДРЛ) | |||
| Применяются для уличного и промышленного освещения | Имеют значительную пульсацию светового потока | ||
| Работают при низких температурах | Разгорание ламп в течение 5-7 минут | ||
СОКОНЧАНИЕ ПРИЛОЖЕНИЯ Г
(Справочное)
| Принцип действия | Преимущества | Недостатки |
| Принцип работы основан на p-n переходе. Возникает излучательная рекомбинация носителей электрического заряда (электронов и дырок). При «встрече» носителей зарядов излучается фотон (квант света), с которым выделяется световая энергия | Световой поток достигает 1900 лм | Высокая цена |
| Самый большой срок службы до 100 000 ч | ||
| Низкое энергопотребление (4 Вт- 35 Вт , 7Вт - 50 Вт) и т.д. | ||
| Отсутствуют потери светового потока (излучение является направленным) | ||
| Широкий диапазон цветов | ||
| Низкие пусковые токи и рабочие напряжения | ||
| Высокий уровень цветопередачи | ||
| Ударная и вибрационная устойчивость, надежность в эксплуатации, пожаробезопасность | ||
| Отсутствие пульсаций излучения |
Таблица Г.4 – Характеристики светодиодных ламп
