где qi-1 - интенсивность движения людских потоков, сливающихся в начале i-го участка, м/мин;
δi-1 - ширина участков пути слияния, м;
δi - ширина рассматриваемого участка пути, м.
Если значение
, определенное по формуле (4.8), больше qmax, то ширину δi данного участка пути следует увеличивать на такое значение, чтобы соблюдалось условие (4.7). В этом случае время движения по участку i определяют по формуле (4.6).
При невозможности выполнения условия (4.7) интенсивность и скорость движения людского потока по участку i определяют по таблице 4.6 при значении D = 0,9 и более. При этом следует учитывать время задержки движения людей из-за образовавшегося скопления.
Время задержки tзад движения на участке i из-за образовавшегося скопления людей на границе с последующим участком (i+1) определяется по формуле:
(4.9)
где N - количество людей, чел.;
- площадь горизонтальной проекции, м2;
qD - интенсивность движения через участок (i+1) при плотности 0,9 и более, м/мин.;
i+1 - ширина участка, м, при вхождении на который образовалось скопление людей;
qi - интенсивность движения на участке i, м/мин.;
i - ширина предшествующего участка i, м.
Расчёт будем производить для служебно-бытового корпуса , т.к. наибольшая вероятность возгорания и наибольшее число работников находится в нём.

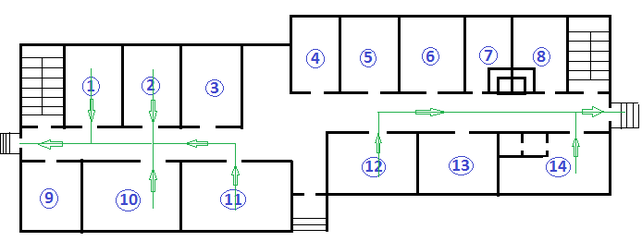

На рисунке 4.1 показана схема эвакуации людей с первого этажа служебно-бытового корпуса.
Рисунок 4.1 Эвакуация людей с первого этажа служебно-бытового корпуса
Экспликация помещений первого этажа представлена в таблице 4.7
Таблица 4.7
Экспликация помещений первого этажа
| Номер помещения | Наименование помещения |
| 1 | учебный кабинет |
| 2 | Кабинет |
| 3 | бытовое помещение |
| 4 | Санузел |
| 5 | смотровой кабинет |
| 6 | Гардероб |
| 7 | Душевая |
| 8 | Парная |
Продолжение таблицы 4.7
| Номер помещения | Наименование помещения |
| 9 | бытовое помещение |
| 10 | Кабинет |
| 11 | Кабинет |
| 12 | Кабинет |
| 13 | бытовое помещение |
| 14 | Кабинет |
Так как на первом этаже здания находятся два выхода, разделим эвакуируемые помещения на две зоны: 1 зона (помещения № 1,2,10,11) эвакуируются через левый выход, 2 зона (помещения №12,13,14) - через правый выход. Эвакуация из бытовых и технических помещений не производится.
Рассчитаем время эвакуации для первой зоны .
В каждом кабинете находится по два человека (N=2 человека)
1 участок (эвакуация из комнаты №11)
Средняя плотность людского потока рассчитывается по формуле (4.4):
D =
=0,001
f - средняя площадь горизонтальной проекции человека, принимаемая равной для взрослого в домашней одежде f=0,1
Примем толщину всех стен здания равную 0,3м дверных проёмов из кабинетов равна 0,9 м , из здания 1,2 м.
Sкомн=78
Время движения по 1 участку определяется по формуле (4.6):
2 участок (дверь)
Интенсивность движения рассчитывается по формуле (4.8):
=19,6
для дверного проёма
Время задержки определяется по формуле (4.9):
3 участок (расширение участка, движение по коридору )
Интенсивность движения рассчитывается по формуле (4.8):
16,56 для горизонтального пути
Время движения по 3 участку определяется по формуле (4.6):
4 участок (слияние потоков)
Интенсивность движения рассчитывается по формуле (4.8):
Время движения по 4 участку определяется по формуле (4.6):
5 участок (слияние потоков)
Интенсивность движения рассчитывается по формуле (4.8):
Время движения по 5 участку определяется по формуле (4.6):
6 участок (дверь на улицу)
Интенсивность движения рассчитывается по формуле (4.8):
=19,6 для дверного проёма
Время задержки определяется по формуле (4.9):
Таким образом, общее время эвакуации из левой части первого этажа рассчитывается по формуле (4.2):
ого системой оповещения и управления эвакуацией III типа) [Приказ МЧС №382 табл.П5.1.]
Рассчитаем время эвакуации для второй зоны .
В каждом кабинете находится по два человека (N=2 человека)
1 участок (эвакуация из комнаты №12)
Средняя плотность людского потока рассчитывается по формуле (4.4):
D =
=0,003
f - средняя площадь горизонтальной проекции человека, принимаемая равной для взрослого в домашней одежде f=0,1
Примем толщину всех стен здания равную 0,3м дверных проёмов из кабинетов равна 0,9 м , из здания 1,2 м.
Sкомн=61
Время движения по 1 участку определяется по формуле (4.6):
2 участок (дверь)
Интенсивность движения рассчитывается по формуле (4.8):
=19,6 для дверного проёма
Время задержки определяется по формуле (4.9):
3 участок (расширение участка, движение по коридору )
Интенсивность движения рассчитывается по формуле (4.8):
16,56 для горизонтального пути
Время движения по 3 участку определяется по формуле (4.6):
4 участок (слияние потоков)
Интенсивность движения рассчитывается по формуле (4.8):
Время движения по 4 участку определяется по формуле (4.6):
5 участок (дверь на улицу)
Интенсивность движения рассчитывается по формуле (4.8):
=19,6 для дверного проёма
Таким образом, общее время эвакуации из левой части первого этажа рассчитывается по формуле (4.2):
ого системой оповещения и управления эвакуацией III типа) [Приказ МЧС №382 табл.П5.1.]

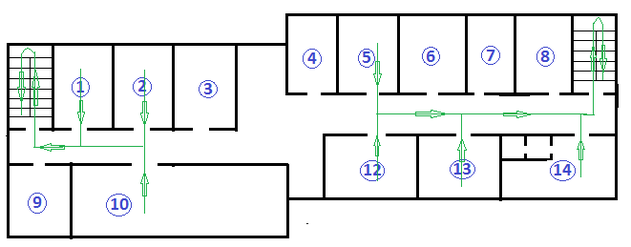

На рисунке 4.2 показана схема эвакуации людей со второго этажа служебно-бытового корпуса.
Рисунок 4.2 Эвакуация людей со второго этажа служебно-бытового корпуса
Экспликация помещений второго этажа представлена в таблице 4.8
Таблица 4.8
Экспликация помещений второго этажа
| Номер помещения | Наименование помещения |
| 1 | учебный кабинет |
| 2 | Кабинет |
| 3 | бытовое помещение |
| 4 | Санузел |
| 5 | смотровой кабинет |
| 6 | Гардероб |
| 7 | Душевая |
| 8 | Парная |
| 9 | бытовое помещение |
| 10 | Конференцзал |
| 12 | Кабинет |
| 13 | Кабинет |
| 14 | Кабинет |
Так как на втором этаже здания находятся два выхода, разделим эвакуируемые помещения на две зоны: 1 зона (помещения № 1,2,10) эвакуируются через левый выход, 2 зона (помещения №5,12,13,14) - через правый выход. Эвакуация из бытовых и технических помещений не производится.
Рассчитаем время эвакуации для первой зоны .
В каждом кабинете находится по два человека (N=2 человека)
1 участок (эвакуация из комнаты №10)
Средняя плотность людского потока рассчитывается по формуле (4.4):
D =
=0,002
f - средняя площадь горизонтальной проекции человека, принимаемая равной для взрослого в домашней одежде f=0,1
Примем толщину всех стен здания равную 0,3м дверных проёмов из кабинетов равна 0,9 м , из здания 1,2 м.
Sкомн=90
Время движения по 1 участку определяется по формуле (4.6):
2 участок (дверь)
Интенсивность движения рассчитывается по формуле (4.8):
=19,6 для дверного проёма
Время задержки определяется по формуле (4.9):
3 участок (расширение участка, слияние потоков )
Интенсивность движения рассчитывается по формуле (4.8):
16,56 для горизонтального пути
Время движения по 3 участку определяется по формуле (4.6):
4 участок (слияние потоков)
Интенсивность движения рассчитывается по формуле (4.8):
Время движения по 4 участку определяется по формуле (4.6):
5 участок (дверь на лестницу)
Интенсивность движения рассчитывается по формуле (4.8):
=19,6 для дверного проёма
