Таблица 6.7 - Расчет экономии расходов от сокращения потерь

Исходя из полученных в таблице 6.7 данных, можно сделать вывод о том, что эффективность метода изменения рабочих ответвлений РПН достигается на всем рассматриваемом участке, можно снизить потери электроэнергии, вызванные протеканием уравнительных токов, без использования затрат на покупку оборудования, замену схемы питания контактной сети, дополнительного персонала, обслуживающего тяговые подстанции и контактную сеть, что экономически выгодно.

7 РАЗРАБОТКА МЕРОПРИЯТИЙ ПО ПОЖАРНОЙ БЕЗОПАСНОСТИ НА ТЯГОВЫХ ПОДСТАНЦИЯХ

7.1 Опасные факторы, фазы развития пожара

При работе в электроустановках всегда существует риск возникновения пожара.

Опасными факторами пожара, являются факторы, воздействие которых может привести к травме, отравлению или гибели человека и (или) к материальному ущербу.

В соответствии с [25], к опасным факторам пожара относятся:

тепловой поток, пламя и искры, повышенная температура окружающей среды, пониженная концентрация кислорода, повышенная концентрация токсичных продуктов горения и термического разложения, снижение видимости в дыму.

К сопутствующим проявлениям опасных факторов пожара относятся:

осколки, части разрушившихся сооружений, строений, зданий, транспортных средств, оборудования, агрегатов и иного имущества, токсичные материалы и вещества, попавшие в окружающую среду из разрушенных технологических установок, агрегатов, оборудования и иного имущества, воздействие огнетушащих веществ.

Согласно в динамике развития пожара существует несколько основных фаз.

Первая фаза (до 10 мин.) - начальная стадия, включающая переход возгорания в пожар за время примерно в 1-3 минуты и рост зоны горения в течение 5-6 минут. При этом происходит преимущественно линейное распространение огня вдоль горючих веществ и материалов, что сопровождается обильным дымовыделением. На этой фазе очень важно обеспечить изоляцию помещения от поступления наружного воздуха, так как в некоторых случаях в герметичном помещении наступает самозатухание пожара.

Вторая фаза - стадия объемного развития пожара, занимающая по времени 30-40 минут. Характеризуется бурным процессом горения с переходом в объемное горение; процесс распространения пламени происходит дистанционно за счет передачи энергии горения на другие материалы.

Через 15-20 минут происходит разрушение остекления, резко увеличивается приток кислорода, максимальных значений достигают температура (до 800-900 ) и скорость выгорания. Стабилизация пожара при максимальных его значениях происходит на 20-25 минутах и продолжается еще 20-30 минут. При этом выгорает основная масса горючих материалов.

Третья фаза - стадия затухания пожара, т.е. догорание в виде медленного тления, после которого пожар прекращается.

Анализ динамики развития пожара позволяет сделать вывод о том, что технические системы пожарной безопасности должны сработать до достижения максимальной интенсивности горения, а лучше - в начальной стадии пожара. Это позволит иметь запас времени, чтобы организовать мероприятия по защите людей.

7.2 Обучение работников правилам пожарной безопасности

Основными видами обучения работников организаций мерам пожарной безопасности являются противопожарный инструктаж и изучение минимума пожарно-технических знаний (ПТМ). Противопожарный инструктаж проводится с целью доведения до работников тяговой подстанции основных требований пожарной безопасности, изучения пожарной опасности технологических процессов производств и оборудования, средств противопожарной защиты, а также их действий в случае возникновения пожара. Противопожарный инструктаж проводится администрацией организации по специальным программам обучения мерам пожарной безопасности работников организаций и в порядке, определяемом администрацией организации.

По характеру и времени проведения противопожарный инструктаж подразделяется на:

- вводный;

- первичный на рабочем месте;

- повторный;

- внеплановый;

- целевой.

О проведении вводного, первичного, повторного, внепланового, целевого противопожарного инструктажей делается запись в журнале учета проведения инструктажей по пожарной безопасности с обязательной подписью инструктируемого и инструктирующего.

Обучение пожарно-техническому минимуму руководителей, специалистов и работников организаций, не связанных с взрывопожароопасным производством, проводится в течение месяца после приема на работу и с последующей периодичностью не реже одного раза в три года после последнего обучения, а руководителей, специалистов и работников организаций, связанных с взрывопожароопасным производством - один раз в год.

Обучение пожарно-техническому минимуму по разработанным и утвержденным в установленном порядке специальным программам с отрывом от производства проходят:

руководители и главные специалисты организации или лица, исполняющие их обязанности; работники, ответственные за пожарную безопасность организаций и проведение противопожарного инструктажа; работники, выполняющие газоэлектросварочные и другие огневые работы; иные категории работников (граждан) по решению руководителя.

7.3 Мероприятия по пожарной безопасности на тяговой подстанции

Согласно [25] пожары классифицируются по виду горючего материала и подразделяются на следующие классы:

1. пожары твердых горючих веществ и материалов (A);

2. пожары горючих жидкостей или плавящихся твердых веществ и материалов (B);

3. пожары газов (С);

4. пожары металлов (D);

5. пожары горючих веществ и материалов электроустановок, находящихся под напряжением (E);

Тяговая подстанция по пожароопасности относится к категории B. Процессы производства связаны с применением жидкостей с температурой вспышки паров выше 61 , веществ, способных гореть при взаимодействии с водой, кислородом или друг с другом.

Пожары на тяговых подстанциях возникают:

из-за неосторожного проведения электро- газосварочных работ; в результате взрыва масляных выключателей, отключающая возможность которых не соответствует токам коротких замыканий; в помещениях и камерах распределительных устройств (РУ) - вследствие коротких замыканий; в результате пожаров маслонаполненных трансформаторов и реакторов вследствие выброса масла и его паров при коротких замыканиях внутри трансформатора (несрабатывание газовой защиты); из-за нерегулярного проветривания или отказа вентиляции аккумуляторной батареи может произойти накопление водорода, который может взорваться при попадании искры; в кабельном хозяйстве - при загорании изоляции жил при коротком замыкании, а также из-за перегрева кабеля.

В здании тяговой подстанции должны быть разработаны и на видных местах вывешены планы эвакуации людей в случае пожара, а также предусмотрена система оповещения людей о пожаре. План эвакуации людей на случай пожара в здании тяговой подстанции приведен на рисунке 7.1.

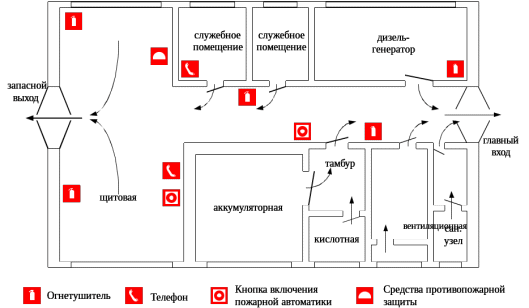

Рисунок 7.1 - План эвакуации при пожаре в здании тяговой подстанции

Работник обязан:

знать схему эвакуации и место расположения огнетушителей, пожарных кранов; знать способ обращения с огнетушителем; не загромождать проходы посторонними предметами и оборудованием; не хранить легковоспламеняющиеся вещества в рабочем помещении; при общем сигнале опасности без паники выйти из здания.

Согласно [25], в случае возникновения пожара на тяговой подстанции первый заметивший загорание должен немедленно принять меры к вызову на место начальника (старшего электромеханика) и других должностных лиц. Далее необходимо приступить к тушению пожара имеющимися средствами пожаротушения, соблюдая при этом правила техники безопасности.

Получив первичную информацию о пожаре, дежурный, диспетчер, начальник смены или другое должностное лицо обязаны немедленно сообщить об этом в пожарную охрану, руководству объекта, а также диспетчеру энергосистемы.

Старший по смене лично или с помощью дежурного персонала должен определить место очага пожара, возможные пути распространения горения и дыма, оценить степень угрозы людям и электрооборудования, оказавшимся в зоне воздействия опасных факторов пожара.

После получения необходимой информации старший по смене обязан:

1. Принять меры по обеспечению безопасных условий эвакуации персонала или его пребывания в определенных помещения здания, а также по созданию условий пожарным подразделениям для успешной ликвидации пожара.

2. Произвести предусмотренные на случай аварийной ситуации операции на электроустановках (отключение или переключение оборудования, вытеснение водорода из генератора, снятие напряжение с электроустановок и т.п.).

3. Организовать тушение пожара имеющимися силами и средствами.

4. При загорании электрооборудования необходимо применять только углекислотные или порошковые огнетушители. При пользовании огнетушителями струю пены, порошка или углекислоты направлять в сторону от людей.

5. В случае загорания от токов короткого замыкания надо немедленно снять нагрузку (обесточить) и использовать подручные средства тушения огня: кошму, песок, огнетушители и другие средства.

6. Удалить от очага пожара огнеопасные и взрывоопасные вещества (материалы).

7. Направить для встречи прибывающих пожарных подразделений лицо, хорошо знающее расположение зданий, подъездных путей и ближайших водоисточников.

Отключение или переключение электросетей в зоне пожара может производиться только в соответствии с оперативной карточкой начальником смены (диспетчером или дежурным) или по его распоряжению дежурным персоналом с последующим уведомлением вышестоящего оперативного руководства по окончании операции отключения.

Вместе с тем большое значение при возникновении загорания имеет правильность действий обслуживающего или дежурного персонала, поскольку часто это определяет возможные последствия пожара: или его удастся потушить в начальной стадии, или он получит дальнейшее развитие и тогда для его ликвидации потребуется привлечение большого количества сил и средств. Для успешного тушения пожара в начальной стадии необходимо знать первоочередность действий персонала, наиболее эффективные средства тушения и способы их подачи.

7.4 Первичные средства пожаротушения

Все тяговые подстанции должны быть обеспечены необходимыми первичными средствами пожаротушения.

К первичным средствам пожаротушения относятся:

все виды переносных и передвижных огнетушителей, оборудование пожарных щитов, ящики с песком, асбестовые и войлочные полотна.

Первичные средства пожаротушения размещаются в легкодоступных местах и не должны быть помехой при эвакуации работников из помещения.

Пожарные щиты должны оборудоваться первичными средствами пожаротушения, механизированным инструментом и пожарным инвентарем.

Ящики для песка должны иметь объем 0,5; 1,0 или 3,0 куб. м и комплектоваться совковой лопатой.

Ящики с песком должны устанавливаться со щитами в помещении или на открытой площадке, где возможен разлив легковоспламеняющихся или горючих жидкостей.

Огнетушители - переносное или передвижное устройство для тушения очага пожара за счет выпуска запасенного огнетушащего вещества.

Огнетушители бывают переносные (до 20 кг) и передвижные (20-400 кг).

В зависимости от применяемого огнетушащего средства огнетушители подразделяются на:

1. водные (ОВ);

2. пенные (воздушно-пенные (ОВП);

3. газовые (углекислотные (ОУ), комбинированные);

4. порошковые (ОП).

Согласно, количество, тип и ранг огнетушителей, необходимых для защиты конкретного объекта, устанавливают исходя из категории защищаемого помещения, величины пожарной нагрузки, характера возможного взаимодействия с огнетушащим веществом.

Если электроустановка находится под напряжением, допускается применять следующие виды огнетушителей:

1. Порошковые огнетушители (можно тушить электрооборудование до 1000 В);

2. Углекислотные огнетушители (допускается тушение электроустановок под напряжением до 10000 В).

Если электроустановка не находится под напряжением, то при наличии специального разрешения допустимо для тушения пожара применять огнетушители водного либо пенного типа (серии ОВП, ОВ). Это разрешение дает диспетчер участка электросети, на котором произошла авария. Причина, по которой диспетчер должен дать разрешение – видимый обрыв кабельной линии, которая питает воспламенившееся электрооборудование.

В остальных случаях нельзя использовать водные и пенные огнетушители для того, чтобы потушить электрооборудование, особенно под напряжением.

Если воспламенение произошло на участке электросети с напряжением до 1000 В, то можно тушить порошковым огнетушителем. Такие средства быстро сбивают пламя, так как слой инертного порошка предотвращает попадание кислорода к очагу воспламенения электрооборудования. Особенно эффективны огнетушители серии ОП при тушении горящей изоляции в электроустановке. Следует также отметить, что порошковый тип изделий допускается использовать даже под напряжением, если оно не выше 1 кВ.
