Текст из файла (страница 10)

Самыми эффективными для тушения электрооборудования считаются углекислотные огнетушители серии ОУ (огнетушащим средством такого огнетушителя является диоксид углерода). Ликвидация пламени происходит за счет низкой температуры огнетушащего вещества, которое позволят не только сбить огонь, но и остудить тлеющие участки изоляции.

1. Расчет установки порошкового пожаротушения модульного типа

В соответствии с произведем расчет количества модулей для модульных установок порошкового пожаротушения по всей площади здания тяговой подстанции.

Количество модулей, необходимое для пожаротушения по площади защищаемого помещения, определяется по формуле (7.1)

(7.1)

где - количество модулей, шт; - площадь защищаемого помещения, ограниченная ограждающими конструкциями, стенами, ; - площадь, защищаемая одним модулем, определяется по документации на модуль, ; - коэффициент неравномерности распыления порошка, определяется по документации на модуль; - коэффициент запаса, принимается равным 1,1; - коэффициент, учитывающий изменение огнетушащей эффективности используемого порошка по отношению к горючему веществу в защищаемой зоне; - коэффициент, учитывающий степень негерметичности помещения, принимается равным 1,2.

Для расчета выберем модуль порошкового пожаротушения «БУРАН 50КД-В» во взрывозащищенном исполнении, который согласно паспортным данным предназначен для тушения огнетушащими порошками пожаров и загораний классов A и B, а также пожаров в помещениях с кабелями, электроустановками и электрооборудованием.

Модуль используется в качестве исполнительного устройства в автоматических установках пожаротушения и относится к классу стационарных средств пожаротушения, не содержит озоноразрушающих веществ. Один или несколько модулей в составе системы могут использоваться как для защиты отдельных пожароопасных зон, так и всей площади помещения.

Рассчитаем по формуле (6.1) количество модулей:

шт.

Таким образом. на тяговую подстанцию площадью 278 , необходимо установить 5 модулей порошкового пожаротушения «БУРАН 50КД-В» во взрывозащищенном исполнении

Модуль размещается непосредственно на защищаемом объекте (в помещении) и монтируется на полу или крепится с помощью хомутов, стальных полос и т.п.

Модуль состоит из корпуса вместимостью 50 л, в который помещен огнетушащий порошок массой от 38 до 47 кг (в зависимости от марки порошка) и защищаемая площадь 75 м². Внутри корпуса установлен генератор газа, запуск которого осуществляется от электровоспламенителя, расположенного в его верхней части и имеющего снаружи разъем для подключения к ответной части разъема кабеля цепи запуска модуля. Из нижней части корпуса наружу выведена приваренная к стенке корпуса выходная трубка, выходное отверстие которой перекрыто герметизирующим мембранным узлом. Кроме этого в верхней части корпуса модуля установлено предохранительное устройство, срабатывающее при превышении давления более 16,5 кГ/см² (1,65 МПа)[23].

Не рекомендуется находиться в зоне распыла порошка при запуске модуля. Огнетушащий порошок, выброшенный из модуля при его срабатывании, убирается с помощью пылесоса, щетки, влажной тряпки или смывается водой. При уборке применять средства защиты органов дыхания (респиратор, марлевую повязку). В случае попадания частиц порошка в глаза, необходимо сразу же промыть глаза большим количеством воды.

8 ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ СРЕДСТВ УЧЕТА ЭЛЕКТРОЭНЕРГИИ

При рассмотрении вопроса по требованиям техники безопасности, вопрос разделим на две части. В первой части рассмотрим требования к технике безопасности при работе со средствами учета на промышленных объектов, во второй части электробезопасность при эксплуатации средств учета установленных на тяговых подстанциях.

Организация эксплуатации приборов учета электроэнергии на промышленных предприятиях, тяговых подстанциях и бытовых потребителей ведется с учетом основных правил:

• Для каждой электроустановки должна быть утверждена в установленном порядке схема (на рисунке 7.1 приведены схемы подключения двухэлементных счетчиков активной и реактивной энергии, на рисунке 7.2 двухэлементных счетчиков) размещения приборов расчетного и технического учета электроэнергии, соответствующая полному вводу электроустановки в эксплуатацию в соответствии с проектом.

• Для каждой электроустановки, введенной в эксплуатацию пусковым комплексом (очередью), должна быть утверждена временная схема размещения приборов расчетного и технического учета электроэнергии, соответствующая проекту на пусковой комплекс.

• Каждый измерительный комплекс учета электроэнергии, введенный по нормальной или временной схеме размещения приборов расчетного и технического учета электроэнергии, должен иметь технический паспорт-протокол.

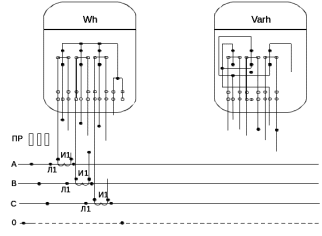

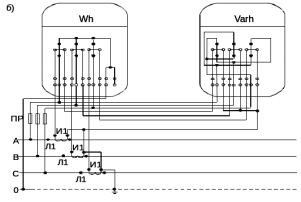

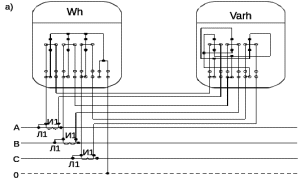

Рисунок 7.1 - Схемы полукосвенного включения

трехэлементных счетчиков активной и реактивной

энергии в четырехпроводной сети а) совмещенная цепь

тока и напряжения б) раздельная цепь тока и напряжения

Рис.7.2 - Схема косвенного включения двухэлементных

счетчиков активной и реактивной энергии

• При приемке в эксплуатацию системы учета электроэнергии на энергообъекте, а также при изменении схемы и режимов работы, влияющих на точность учета, должны определяться относительные погрешности измерительных комплексов. Если погрешности превышают допустимые, должны быть приняты меры по выявлению и устранению причин.

• При выводе в ремонт одного из трансформаторов тока, включенных на сумму токов с другими трансформатором тока этого же присоединения, измерительный керн выводимого в ремонт трансформатора тока должен быть отсоединен от цепей учета.

• Расчетные счетчики, как правило, должны находиться на балансе энергосберегающей организации.

• Расчетные счетчики подлежат поверке.

• Поверенные расчетные счетчики должны иметь на креплении кожухов пломбы Госстандарта России, а также пломбу энергоснабжающей организации на крышке колодки зажимов расчетного счетчика.

• Нарушение пломбы на расчетном счетчике лишает законной силы учет электроэнергии, осуществляемый данным расчетным счетчиком.

• Персонал энергообъекта несет ответственность за сохранность расчетного счетчика, его пломб и за соответствие цепей учета электроэнергии установленным требованиям.

• Периодичность и объем поверки расчетных счетчиков должны соответствовать требованиям действующих нормативно-технических документов.

• Положительные результаты поверки счетчика удостоверяют поверительным клеймом или свидетельством о поверке.

• Периодичность и объем калибровки расчетных счетчиков устанавливаются местной инструкцией.

• Калибровка расчетного счетчика на месте его эксплуатации, если это предусмотрено местной инструкцией, может проводится без нарушения поверительного клейма аттестованным представителем энергосберегающей организации в присутствии лица, ответственного за учет электроэнергии на энергообъекте. Калибровка не заменяет поверку, предусмотренную нормативно-техническими документами. Результаты калибровки оформляются актом.

• Персонал энергосберегающей организации выполняет работы по проведению калибровки счетчиков на энергообъекте с соблюдением требований безопасности.

• Если при калибровки установлено, что погрешность счетчика превышает допустимую, счетчик должен быть заменен.

• Счетчики технического учета должны находиться на балансе энергообъекта.

• Счетчики технического учета подлежат калибровке в сроки и объемах, предусмотренных нормативно-техническими документами.

• Счетчики технического учета должны обслуживаться персоналом энергообъекта, на котором они установлены.

• Журнал первичной записи показаний счетчиков учета электроэнергии на энергообъекте должен быть пронумерован, прошнурован и опечатан ответственным лицом.

• В журнале первичной записи вносят показания расчетных счетчиков и счетчиков технического учета ежесуточно на 24.00 часа местного времени с указанием даты записи и наименования присоединения, а также фамилию и подпись лица, снимающего показания.

• Для счетчиков, запись показаний которых ведется ежемесячно, должен быть, как правило, отдельный журнал.

Работа по установки и эксплуатационному обслуживанию счетчиков электроэнергии выполняет, как правило, специализированный персонал. С точки зрения техники безопасности эти работы имеют некоторую специфику.

Работы выполняются на различных объектах, большая часть счетчиков находится в электроустановках потребителей. На некоторых объектах имеется электротехнический персонал, который может осуществить организационные и технические мероприятия по безопасному выполнению работ. На объектах с небольшой двигательной нагрузкой (мастерские, школы, больницы, административные здания, предприятия торговли, общественного питания и прочие) такой персонал зачастую отсутствует. В этом случае производитель работ должен сам выбирать и выполнять все организационные и технические мероприятия, необходимые и достаточные для безопасного проведения работы. Поэтому ему необходимо знать схему электроснабжения объекта, правила оперативных переключений, устройство различных электроустановок в целом.

Установка или замена счетчиков в большинстве случаев выполняется без перерыва электроснабжения потребителя. Необходимые измерения при наладке учета и определении погрешности производится на работающем счетчике. В электроустановках ниже 1000 В такие работы относятся к категории «без снятия напряжения».

Расстояние между токоведущими частями в зажимной коробке счетчика значительно меньше, чем в каких бы то ни было других устройствах. Малы также и расстояния до заземленных деталей. Поэтому, работая на счетчике, необходимо с максимальной тщательностью соблюдать действующие правила и требования, применять исправный инструмент, приспособления, защитные средства (изоляция которых длительно выдерживает рабочие напряжение электроустановки и которое позволяет работать на токоведущих частях , находящихся под напряжением. Например, в электроустановках выше 1000 В : изолирующие штанги, изолирующие клещи, указатели напряжения; в электроустан6овках до 1000 В: изолирующие штанги, изолирующие клещи, указатели напряжения, диэлектрические перчатки, инструмент с изолирующими рукоятками). В противном случае возникнет опасность электротравматизма. В практике эксплуатации счетчиков имели место случае ожогов электрической дугой из-за короткого замыкания в цепях учета (большей частью на зажимах счетчика).

Особую опасность представляют счетчика старых типов. Их зажимные коробки имеют по бокам металлические планки с резьбой под крепежные винты. Планки соединены с металлическим цоколем счетчика и расположены очень близко к крайним зажимам.

Защитные средства, применяемые в работе, включают указатели напряжения однополюсные (на принципе протекания емкостного тока) и двухполюсные для установок до 1000 В (на принципе протекания активного тока), диэлектрические перчатки, диэлектрические подставки и коврики, изолирующие колпачки, плакаты.

Указатели напряжения защищаются изолирующим покрытием, щупы должны выступать не более чем на 2 мм.

Категорически запрещается вместо указателя напряжения пользоваться контрольной лампой.

Диэлектрическим ковриком или подставкой необходимо пользоваться при всех видах работ. На рабочем должна быть одежда с длинными рукавами, застегнутыми у кистей рук, а также головной убор.

Диэлектрические перчатки и защитные очки применяются в электроустановках ниже 1000 В для выполнения работы без снятия напряжения, а также при постановке и снятии предохранителей и проверке отсутствия напряжения. Изолирующие прокладки и ограждения применяют в установках до 1000 В для ограждения близко расположенных токоведущих частей, а также для предотвращения ошибочного или случайного включения коммутационных аппаратов.
