В случае необходимости определяют количество уловленных вредных выделений:

(А.8)

Подбор вытяжного зонта и определения расхода удаляемого воздуха от наплавочного станка в сварочном отделении

Вытяжные зонты необходимо устанавливать над оборудованием с устойчивым конвективным потоком при его скорости на уровне всасывающего отверстия не менее 0,5 м/с.

Для создания равномерной скорости воздуха во всасывающем сечении обычного зонта центральный угол раскрытия следует принимать близким к 600.

Всасывающее (рабочее) сечение зонта должно быть максимально приближено к источнику и находится в пределах (0,2-0,8)Д (Д = диаметр источника).

При наличии высокой подвижности воздуха помещений (выше нормируемой) установка рабочего сечения зонта должна быть на высоте (0,2–0,4)Д, при этом конструкция зонта должна максимально использовать энергию восходящих тепловых потоков, а также энергию подвижности воздуха.

Порядок расчета вытяжного зонта СИОТ.

Исходные данные для расчета:

Дэкв. – эквивалентный диаметр источника, , м;

F – площадь поверхности теплогазоисточника, м2;

Qк – количество конвективного тепла, Вт, Qк = Qг + Qв;

Qг – конвективное тепло с горизонтальной поверхности, Вт, Qг = 1,51 Fг ∆t4/3;

Qв – конвективное тепло с вертикальной поверхности, Вт, Qв = 1,16 Fв ∆t4/3;

Vп – подвижность воздуха помещений, м/с;

h – высота установки рабочего сечения зонта, м.

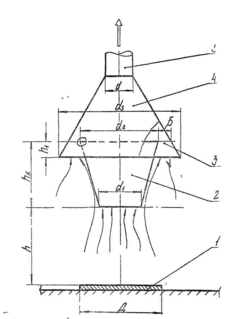

Рисунок А.3 Вытяжной зонт СИОТ:

1 – источник тепловыделения, 2 – обратный конус, 3 - кольцевой зазор, 4 - корпус зонта, 5 - воздуховод

Последовательность расчета.

1. Определяется минимально возможная высота расположения зонта над источником:

при Vп < 0,3 м/с:

h = (0,2 - 0,8)Дэкв;

при Vп >0,3 м/с:

h = (0,2 - 0,4)Д экв.

2. Рассчитывается диаметр рабочего сечения обратного конуса:

d1 = Дэкв +0,15 h.

3. Определяются геометрические размеры зонта:

- высота обратного конуса:

hк = (1,0¸1,5) d1 ;

- диаметр основания обратного конуса:

d1 £ d2 £ (d1 + hк);

- ширина кольцевой щели (d) принимается из расчета, что площадь кольцевого зазора должна составлять 30–60% площади рабочего сечения;

- угол раскрытия зонта – не более 600;

- размер заглубления обратного конуса в полость корпуса – не менее 4d.

4. Вычисляется параметр устойчивости конвективного потока:

.

5. По графику на рисунок А.4 в зависимости от параметра и подвижности воздуха Vп или по таблице в зависимости от отношения DL/W (DL - превышение вытяжки над притоком, м3/ч; W - строительный объем помещения, м3) определяется поправочный коэффициент Kv на подвижность воздуха, который может изменяться от 1 до 4.

Таблица А.2

Значение величины коэффициента kV в зависимости от DL/W

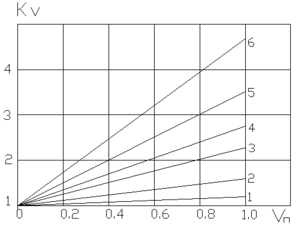

Рисунок А.4 График для определения значений поправочного коэффициента на подвижность воздуха в помещении:

1 – = 2,0; 2 – = 1,0; 3 – = 0,5;

4 – = 0,38; 5 – = 0,25; 6 – = 0,19.

6. При наличии газовыделений добавляется коэффициент на наличие газовой составляющей KG, равный от 1,2 до 1,4.

7. Вычисляется расход отсасываемого воздуха от зонта:

.

Подберем вытяжной зонт и определим расход удаляемого воздуха от наплавочного станка в сварочном отделении .

Исходные данные:

- диаметр открытой поверхности печи Д = 0,3 м;

- количество конвективных тепловыделений:

Qк – 1798 Вт (температура металла ~ 15000 С).

- подвижность воздуха вблизи вытяжного зонта Vп = 1 м/с.

1. Выбираем высоту расположения зонта:

h = 0,4 ·0,3 =0,12 (м).

2. Вычисляем диаметр рабочего сечения обратного конуса:

d1 = 0,15· 0,12 + 0,3 = 0,32 м.

3. Подбираем геометрические размеры зонта:

- высота обратного конуса:

hK = 1,0 ·0,32 = 0,32 м ;

- диаметр основания обратного конуса:

0,32 £ d2 £ (0,32+0,32) м, принимаем 0,45 м;

- площадь рабочего сечения обратного конуса:

- площадь кольцевого зазора принимаем 30% от рабочего сечения:

Sзазора =0,3 · 0,08 = 0,024 м2;

- ширина кольцевого зазора:

- угол раскрытия корпуса зонта принимаем 600.

Определяем размер " b ":

b > 4d ;

b = 4d = 4·0,017 = 0,07(м).

4. Вычисляем устойчивость конвективного потока:

.

5. По графику на рис.6.6. определяем поправочный коэффициент Kv = 1,0.
