где
– длина газопровода, м;
– длина одной плети, м.
Таким образом количество сварочных стыков будет равно:
.
Норма времени на выполнение сварочных стыков газопровода указана в таблице 2.7.
Таблица 2.7
Технико-экономические показатели сварочных работ
| Основание | Описание работ | Состав бригады | Единица измерения | Норма времени чел./час | Общая норма времени чел./час |
| ЕниР 22, 22-13 | Сварка стыковых соединений газопровода | Электросварщики 4 р. - 4 человека | 10 стыков | 13,0 | 68,9 |
2.5.8 Изоляция стыков газопровода
Перед началом работ по нанесению изоляционного покрытия поверхность изолируемого стыка необходимо очистить от грязи, ржавчины, окалины и брызг металла, которые могли остаться после выполнения сварки стыков газопровода.
Для обеспечения надежного прилипания, наносимого на стык защитного покрытия с имеющимся на газопроводе битумным покрытием, необходимо края покрытия, прилегающие к изолирующему стыку на 150-200 мм срезать плавно на конус, зачистить, сделав их гладкими и ровными. После очистки поверхности сварочных стыков и покрытия кистью наносится ровный слой грунтовки без подтеков, сгустков, пропусков и пузырей.
Первый слой битумной мастики наносят на газопровод ровным слоем толщиной 3 мм, для того чтобы получить равномерную толщину, в труднодоступной нижней части трубы мастику растирают полотенцем. Для обертывания первого слоя мастики используют армирующую обертку. Для армирующей обертки используют материал из стеклохолста типа ВВ-к, его пропитывают мастикой. Второй слой выполняется аналогично первому. Далее наносится третий слой мастики и последним действием обертывают его защитной оберткой – бризолом.
Норма времени за выполнения выше указанных работ представлена в таблице 2.8.
Таблица 2.8
Технико-экономические показатели выполнения работ по изоляции сварочных стыков газопровода
| Основание | Описание работ | Состав звена | Единица измерения | Норма времени чел./час | Общая норма времени чел./час |
| ЕниР, сб. 10, 10-9 | Приготовление грунтовки и разогрев мастики, очистка поверхности стыков, грунтов поверхности, нанесение трех слоев изоляции | Изолировщики 5 р. – 2 чел. 3 р. – 2 чел. 2 р. – 2 чел. | 1 стыков | 0,83 | 44 |
2.5.9 Засыпка газопровода
После выполнения всех раннее озвученных работ, завершающим этапом будет являться засыпка траншеи с уложенным газопроводом. Засыпка выполняется в 2 этапа:
-
в-первую очередь мягким грунтом засыпают и подбивают приямки и пазухи одновременно с обоих сторон газопровода;
-
во-вторую очередь траншею засыпают указанным грунтом на 0,2 м выше верхней образующей дл обеспечения сохранности труб, стыков и изоляции.
Грунт отсыпается слоями и уплотняется. После испытания газопровода на прочность и проверки изоляции приборами, можно приступать к выполнению окончательной засыпки траншеи. Пример засыпки траншеи с уложенным газопроводом показан на рисунке 2.4.

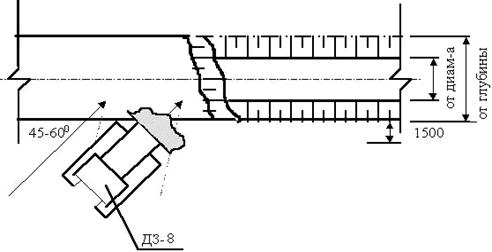

Рис 2.4 Схема засыпки траншеи
Засыпку производят двумя механизированными бульдозерами марки ДЗ-37. Характеристик бульдозера:
-
тип трактора: МТЗ – 50/52;
-
![]()
ширина отвала: 2 м; -
высота отвала: 0,65 м;
-
угол резания: 60 гарусов.
ширина отвала: 2 м;Выполним расчеты трудозатрат на объем работ по засыпке траншеи в ручную по формуле:
, чел/час, (2.23)
Выполним расчеты трудозатрат на объем работ по засыпке траншеи бульдозером по формуле:
, чел/час, (2.24)
Норма времени по выполнению объема работ по засыпке траншеи указана в таблице 2.9.
Таблица 2.9
Технико-экономические показатели выполнения работ по засыпке траншеи газопровода.
| Основание | Описание работ | Состав звена | Ед. изм. | Норма времени чел./час | Общая норма времени чел./час | |
| Проф. Разряд | Кол. | |||||
| ЕниР, сб. 2, 2-1-44 | Предварительная засыпка грунтом с трамбованием. | Землекоп 2 р. 1 р. | 5 5 | 1 м3 | 0,89 | 1372.14 |
| Засыпка траншеи бульдозером типа ДЗ-37 | Машинист 4 р. | 2 | 0,017 | 36,44 | ||
-
Определение объема монтажных работ
Объем монтажных работ указан в таблице 2.10.
Таблица 2.10
Ведомость монтажных работ
| № п/п | Наименование работ | Единица измерения | Количество |
| 1 | Подготовка траншеи к укладке газопровода | 1 м3 | 3685,48 |
| 2 | Укладка газопровода в траншею | 1 м | 550 |
| 3 | Сварка стыков | 1 ст. | 53 |
| 4 | Изоляция стыков газопровода | 1 ст. | 53 |
| 5 | Испытание газопровода | 1 м | 550 |
-
Определение объема трудозатрат.
Сводная ведомость трудозатрат необходима для выявления сроков строительства, также выявление общей потребности в материалах, оборудовании, строительных деталях, конструкциях и инвентаря. Также необходимо ведомость, в которой указано общее количество машин и оборудования, которые будут задействованы во время строительства. Сводная ведомость трудозатрат указана в таблице
Таблица 2.11
Сводная ведомость трудозатрат.
| № п/п | Наименование работ | Состав бригада | Единица измерения | Объем работ | Норма за единицу | Трудозатраты, чел-час | Кол. дней | ||||||
| Профессия, разряд | Кол. | ||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |||||
| 1 | Разработка траншеи | Машинист, 4р. | 4 | На 100 м3 грунта | 3685,48 | 8,1 | 173,6 | 5,4 | |||||
| Землекоп, 2 р. | 12 | На 1 м3 грунта | 3685,48 | 0,85 | 1310,5 | 13,6 | |||||||
Продолжение таблицы 2.11
| 2 | Укрепление стенок траншеи газопровода инвентарными креплениями | Плотник, 3 р. | 8 | На 1 м2 стенок траншеи | 2771,04 | 0,12 | 332,5 | 5,2 |
| 3 | Открытый водоотлив при помощи насосов | Слесарь монтажник: 6 р. 4 р. 3 р. | 1 1 1 | На 1 насосный агрегат | 1 насосный агрегат | 8,4 | 8,4 | 1,05 |
| 4,3 | 4,3 | 4,3 | ||||||
| 4 | Подготовка дна траншеи к укладке газопровода | Землекоп, 2 р. | 4 | На 1 м3 грунта | 184,3 | 0,85 | 156,7 | 4,9 |
| Землекоп: 1 р. 3 р. | 4 2 | На 1 м3 грунта | 184,3 | 0,8 | 147,4 | 3,1 | ||
|
| Погрузка и разгрузка труб и плетей гидравлическим краном | Машинист крана, 5 р. | 8 | На 100 т | 17 т | 0,6 | 839,83 | 13,1 |
| Такелажник на монтаже, 2 р. | 8 | На 100 т | 17т | 1,2 | 446,91 | 7 | ||
| 6 | Укладка газопроводов в траншею | Трубоукладчик: 6 р. 4 р. 3 р. | 2 2 2 | На 1 м трассы | 550 м | 0,38 | 209 | 4,3 |
5Окончание таблицы 2.11
| 7 | Сварка стыков | Электросварщик, 4 р. | 4 | На 1 стык | 53 стыка | 1,3 | 68,9 | 2,2 |
| 8 | Изоляция стыков газопровода | Изолировщик: 5 р. 3 р. 2 р. | 2 2 2 | На 1 стык | 53 стыка | 0,83 | 44 | 0.91 |
| 9 | Засыпка газопровода | Землекоп: 2 р. 1 р. | 8 8 | На 1 м3 грунта | 3685,48 | 0,89 | 1373,14 | 10,7 |
| Машинист, 4 р. | 2 | На 1 м3 грунта | 3685,48 | 0,017 | 36,44 | 2,3 |
