м (путь пройденный огнем на момент прибытия последнего подразделения)

На момент локализации (2-РТП):

Пожар примет прямоугольную форму, но не выйдет за пределы помещения, так как предел огнестойкости перегородок 90 минут, дверей 45 минут, что больше времени свободного развития пожара, до момента подачи первых стволов на тушение. Строительные элементы не потеряют своей несущей способности и тем самым не дадут пожару перейти в соседние помещения.

(11.6)

где a – ширина помещения;

n – количество направлений развития пожара.

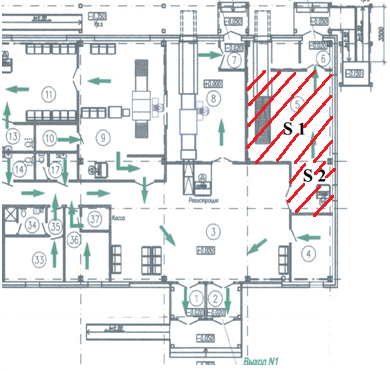

Площадь горящих помещений указана на рисунке 11.1.

а b+ а b= 8м 10м+4м 5м=100м²

Рисунок 11.1 Площадь горящих помещений

Требуемый расход воды на тушение пожара:

, (11.7)

где - принимаем равной площади помещения, в которой произошел пожар (100 м²)

- - требуемая интенсивность подачи воды на тушение пожара 0,06

В таблице 11.2 представлена интенсивность подачи воды при тушении пожаров.

Таблица 11.2

Интенсивность подачи воды при тушении пожаров

л/с

Требуемое количество стволов на тушение и защиту:

, (11.8)

= принимаем 2 ствола «Б» РСК-50 .

Расход воды из ручных и лафетных стволов указан в таблице 11.3.

Таблица 11.3

Расход воды из ручных и лафетных стволов

10 м. вод.ст. = 0,1 мПа = 1 атм.

Стволы на защиту:

• 2 ствола «Б» на защиту смежных помещений звеньями ГДЗС

• 1 ствол «Б» на защиту над зоной горения звеном ГДЗС;

Общее количество стволов:

стволов

Фактический расход воды:

, (11.9)

= л/с

Общий расход воды:

, (11.10)

где - расчетное время тушения пожара, мин

- коэффициент запаса огнетушащего средства

- время, на которое рассчитан запас огнетушащего средства

=

Наружное противопожарное водоснабжение осуществляется от пожарного гидранта расположенного на территории аэропорта ПГ- К-150 на расстоянии 50 метров (при давлении 0,2 мПа водоотдача 70 л/с);

Водоотдача водопроводных сетей указана в таблице 11.4.

Таблица 11.4

Водоотдача водопроводных сетей

> , (11. 11)

70л/с>17,5л/с

где - водоотдача водопроводной сети

Требуемое количество пожарных автомобилей основного назначения:

, (11.11 )

где - водоотдача пожарного насоса при избранной схеме развертывания.

= АЦ

Предельные расстояния при подаче огнетушащих средств:

• напор у разветвления ПА:

(11.12)

Сопротивление одного напорного рукава длиной 20 м указана в таблице 11.5.

Таблица 11.5

Сопротивление одного напорного рукава длиной 20 м

, (11.13)

где – напор на насосе ПА, м. вод.ст.;

– напор у ствола, м. вод. Ст;

– высота подъема (+) или спуска (–) местности, м;

– высота подъема (+) или спуска (–) приборов тушения пожара, м;

– сопротивление пожарного рукава в магистральной рукавной линии;

– количество ОВ, проходящих по пожарному рукаву в наиболее загруженной магистральной рукавной линии (расход), л/с.

= рук*20м=580м

Потери напора в одном рукаве при полной пропускной способности воды указаны в таблице 11.6.

Таблица 11.6

Потери напора в одном рукаве при полной пропускной способности воды

Очевидно, что полученное предельное расстояние подачи огнетушащих веществ больше реального расстояния до ближайшего водоисточника при выбранной мною схеме развертывания сил и средств, значит принятые мною решения по развертыванию сил и средств верны.

Требуемая численность личного состава для проведения действий по тушению пожара:

, (11.14)

где - количество стволов поданных на тушение;

- количество стволов поданных на защиту;

- количество л/с работающих на разветвлениях;

- количество л/с занятого на постах безопасности;

- количество л/с занятого на КПП;

- количество л/с задействованного связными;

- количество резервных звеньев ГДЗС.

Личный состав может добавляться, в зависимости от выполняемых работ на пожаре.

Требуемое количество пожарных отделений основного назначения:

, (11.15)

отделений

В соответствии с расписанием выезда по номеру 2, к месту пожара следуют: 6 АЦ, сил и средств для тушения пожара достаточно, недостающий личный состав для организации резервных звеньев ГДЗС будем комплектовать из лиц руководящего состава прибывающих к месту пожара по повышенному номеру, а также допускается привлечение лиц свободных от несения службы.

Согласно проведенных мною расчетов и полученных результатов, можно сделать вывод, что выбранное мною решающее направление верно, так как удалось избежать человеческих жертв на пожаре, большого материального ущерба и удалось ликвидировать загорание в пределах одного помещения, тем самым предотвратить его развитие на смежные помещения, минимизировать экономический ущерб и моральный вред от пожара.

Рекомендации РТП:

Следуя к месту вызова по плану тушения пожара спрогнозировать возможную обстановку к моменту прибытия на пожар. По прибытию связаться с администрацией объекта, уточнить численность и местонахождения людей, определить пути и способы их эвакуации, организовать проверку всех помещений. При проведении разведки, тушении пожара, эвакуации людей использовать звенья ГДЗС. При спасении людей, эвакуации оборудования и материальных ценностей привлекать обслуживающий персонал объекта. Вызвать к месту пожара скорую помощь, энергослужбу, полицию.
