Таблица. 3.2.1.1. Технические характеристики FOD-5503.

3.2.2. Технические характеристики инвертора МАП «Энергия» 2 кВт.

Инвертор МАП представляет собой многофункциональный преобразователь постоянного напряжения (инвертор напряжения) аккумуляторной батареи 12/24/48В в переменное напряжение 220В с частотой 50Гц, с функцией мощного заряда АКБ, и предназначен для питания различных потребителей электроэнергии.

Совместно с бензо/дизель/газо генератором, прибор с несколькими АКБ может служить источником автономного электропитания с очень высоким КПД. Генератор будет включаться лишь изредка, раз в несколько суток (для подзарядки АКБ), а электричество в наличии будет постоянно. А значит обеспечена тишина, длительный ресурс генератора и малый расход топлива.

Все платы внутри прибора покрываются специальным лаком, что обеспечивает устойчивость к высокой влажности и температурным колебаниям.

И
спытания при сверхнизких температурах, подтвердили надёжность инвертора МАП вплоть до -50С.

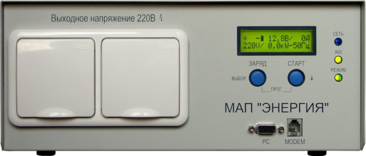

Рисунок 3.2.2.1 Инвертор МАП «Энергия» 2 кВт.

Таблица. 3.2.2.1. Технические характеристики МАП «Энергия» 2 кВт.

Продолжение Таблицы. 3.2.1.1. Технические характеристики МАП «Энергия» 2 кВт.

3.2.3. Технические характеристики усилителя НАТЕКС EDFA.

Компактный усилитель специально разработан для случаев, когда необходимо срочно нарастить мощность сигнала в сети. Данное оборудование отличается компактными размерами и низкой мощностью потребления. Особенностями данного усилителя являются:

• Широкий спектр рабочих волн

• Низкий уровень шума

• Высокая выходная мощность

• Мониторинг входного и выходного сигнала

• Интерфейс RS232 для локального управления

• Низкий уровень мощности потребления

• К
  омпактные размеры

Рисунок 3.2.3.1 Усилитель НАТЕКС EDFA.

Таблица. 3.2.3.1. Технические характеристики усилителя НАТЕКС EDFA.

3.2.4. Технические характеристики монитора DEXP H16B3000C .

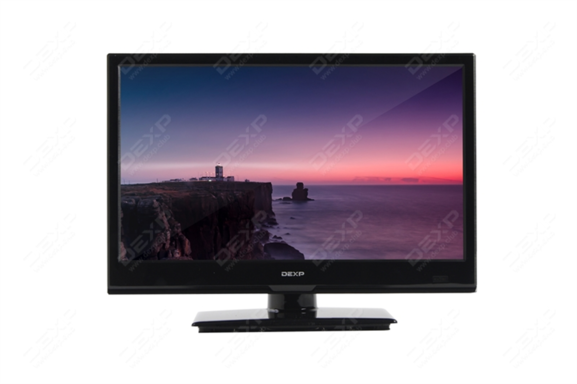

Рисунок 3.2.4.1 Монитор DEXP H16B3000C.

HD-технология (720p) способствует четкой и плавной передаче изображения на экран. Корпус телевизора черного цвета. Встроенные динамики создают объемность звучания, выходная мощность составляет 6 Вт. Монитор DEXP H16B3000C может воспроизводить мультимедийные файлы с USB-устройств в форматах: AAC, MP3, AVI, JPEG, MPEG4, VOB, WMA, AC3, MKV. Имеется разъем для монитора VGA (D-Sub), по 1 порту USB и HDMI

Таблица. 3.2.4.1. Технические характеристики усилителя НАТЕКС EDFA.

3.3. Схема подключения оборудования выездной точки.

Для подключения ответвителя к ВОЛС недопустимо нарушение изоляции ОВК, поэтому необходимо использовать муфту оптического кабеля. В таком случае при подключении к ВОЛС не будет нарушена целостность ОК и не приведет к его ускоренной деградации. При этом используется 2 ответвителя, с помощью одного выводится часть потока с сервера MCU, тем самым сигнал с сервера попадает как на кодек выездной точки, так и к абоненту на конце линии. Для усиления сигнала в ответвленном канале используется усилитель оптического сигнала НАТЕКС EDFA, так как он имеет низкий уровень собственного шума, что является важной характеристикой для передачи сигнала на короткие расстояния. С помощью второго ответвителя поток от абонента на конце линии не попадает на сервер, а изначально попадает на мультиплексор точки, где объединяется с потоком точки и отправляется на сервер.

Все студийное оборудование размещается в 19 дюймовой стойке, установленной в автомобиле НЕФАЗ 4208 16-42. Данная модель была выбрана ввиду ее высокой проходимости и легкости в переоборудовании в передвижное рабочее место. Для рабочего места в автомобиле монтируется система Polycom ViewStation FX с монитором DEXP H16B3000C. Для возможности обзора возможного места происшествия так же имеется система ViewStation, но с возможностью выноса до 300 метров. Так как передать на такое расстояние сигнал при помощи VGA или HDMI кабеля невозможно, используются приемники видеосигнала по UTP PV-2003R-dsa. Подробная схема подключения оборудования предоставлена в приложении Б.

3.4. Расчет электропотребления оборудования выездной точки.

Для выбора источника бесперебойного питания необходимо рассчитать суммарную потребляемую мощность всего оборудования. Данные максимального потребления оборудования приведены в таблице.

Таблица 2.5.1 Максимальное потребление оборудования.

Тогда по формуле 2.5.1 произведем расчет потребляемой мощности для выездной точки видеоконференцсвязи.

= 1248,8 Вт

Для электропитания системы используется бортовая сеть автомобиля с использованием инвертора МАП «Энергия» мощностью 2 кВт, который преобразовывает 24 В бортовой сети в 220 В переменного тока, что является выгодным решением для электропитания данной системы. На используемом автомобиле установлен двигатель ЯМЗ 238, который оборудован генератором Г 288-37011, мощность которого 2316 Вт. Из расчетов потребляемой мощности оборудования можно сделать вывод, что целесообразно использовать бортовую сеть автомобиля без применения источников бесперебойного питания.

4.НАДЕЖНОСТЬ СИСТЕМЫ ВИДЕОКОНФЕРЕНЦСВЯЗИ

При разработке системы видеоконференцсвязи одной из важнейших задач является выбор оборудования, которое обеспечит бесперебойное выполнение всех возложенных на нее функций в течении определенного срока службы каждого из элементов системы.

Для решения этой проблемы необходим комплексный подход к решению вопросов надежности системы на всех стадиях проектирования и эксплуатации.

Надежность – это свойство системы обеспечивать нормальное выполнение заданной функции, обеспечивать первоначальные технические характеристики в течении определенного времени в заданных пределах допуска.

Надежность характеризуется:

• безотказностью

• ремонтопригодностью

• долговечностью

Безотказность – свойство системы полностью сохранять работоспособность в заданных условиях и режимах эксплуатации.

Ремонтопригодность – одно из свойств системы, заключающееся в ее приспособленности к предупреждению о нарушении и устранении различного рода неисправностей по мере эксплуатации и возможности ремонта.

Долговечность – свойство системы сохранять работоспособность в перерывах между плановым техническим обслуживанием и ремонта до предельного состояния.

В основе понятия надежности лежит понятие отказа. Отказ – частичное или полное нарушение работоспособности системы, заключающееся в прекращении выполнения всех или некоторых заданных функций. Так же отказом может являться выход рабочих показателей за заданные нормы. или выходе рабочих показателей за заданные пределы. Для устройств передачи данных отказы могут быть различного типа: внезапные и постепенные, полные и частичные, самоустраняющиеся и устойчивые.

Причины для сбоев работы системы видеоконференцсвязи могут быть различные: обрывы линий связи, выход из строя оборудования, отказ сети энергоснабжения, источников бесперебойного питания и т. п.

Однако для пользователей данной системы не имеет значения, вследствие чего пропадает связь.

Простои, вызванные сбоями в работе системы, могут сопровождаться огромными потерями прибыли. Помимо потерянной прибыли простои системы ВКС могут значительно отдалить возможность разрешения чрезвычайных ситуаций, таких как крушение поезда. В таком случае оценка потерь, вызванных простоем, а так же оценка затрат на минимизацию этих потерь являются актуальными вопросами.

Количественная оценка надежности является решением данных задач. Для этой цели в теории надежности вводятся количественные характеристики и связи между ними, так же разрабатываются методы, которые позволяют анализировать физические причины отказов и рассчитывать надежность.

Характеристики
