Кодек видеоконференции должен поддерживать передачу видеосигнала с разрешением до 1080p и частотой обновления изображения не менее 30 кадр/с. Кодек должен поддерживать все современные стандарты передачи видеоизображения и данных, стандарты и протоколы, а так же должен обеспечивать возможность передачи графических материалов.

Аудио оборудование в свою очередь должно иметь возможность передавать в цифром виде не менее 32 каналов звука.

Для передачи и получения информации в конференц-залах будет использовано оборудование Polycom HDX 8000 и Polycom HDX 9006 в качестве основного оборудования, а так же Polycom ViewStation FX в качестве резервного. Данные модели видео/аудио оборудования удовлетворяют требованиям для проведения видеоконференций, так как в ней используются запатентованные разработки компании для качественной передачи звука без искажений Polycom HD Voice. так же следует отметить что компания Polycom является одним из лидеров в производстве аудио и видео аппаратуры, программного обеспечения и оборудования многоточечных конференций.

В качестве коммутационного и маршрутизирующего оборудования будет использовано оборудование компании Cisco, которая является одним из ведущих производителей сетевого оборудования. Данное оборудование выбрано ввиду его надежности и использовании на ДВЖД. В сети ВКС будут использованы маршрутизаторы Cisco 2811 в качестве основных и Cisco 2851 в качестве резервных, так же будет использован сервер Cisco MCU 5320.

2.3. Технические характеристики используемого оборудования

2.3.1. Технические характеристики СМК-30

Мультиплексор может использоваться в качестве коммутационной станции для организации совещаний магистрального, дорожного и отделенческого уровней. Для подключения абонентских установок в мультиплексоре имеются модули с двух- и четырехпроводными окончаниями и интерфейсом SHDSL. В качестве абонентских установок могут применяться существующие аналоговые студии или цифровая студия на основе контроллера КЦСС. Контроллер подключается к СМК-30 по каналу SHDSL, что увеличивает дальность связи и обеспечивает дистанционную диагностику оборудования студии.

Рисунок 2.3.1.1 СМК-30

Таблица 2.3.1.1. Технические характеристики СМК-30:

Выбор данного оборудования обусловлен применением данной модели мультиплексора на железной дороге, а так же с использованием SVP модуля с длиной волны 1550.25 нм., так как данная длина волны выделена для организации связи видеоконференции.

2.3.2. Технические характеристики Cisco 2811

Маршрутизатор Cisco 2811 отличается гибкой модульной конструкцией. Устройства оснащены слотами для установки сетевых модулей (NME), для установки интерфейсных модулей (HWIC), а также cпециальными слотами на системной плате маршрутизатора для установки модулей обработки голоса и сервисных модулей PVDM и AIM.

Может выполнять функции:

• маршрутизатора доступа и маршрутизатора локальной сети;

• центра IP-телефонии и голосовой почты (в вариантах Voice bundle и Voice Security bundle);

• интегрированного решения для обеспечения безопасности (в вариантах Security bundle и Voice Security bundle);

• ц ентр беспроводного доступа -беспроводное подключение ноутбуков и WLAN-телефонов. (При установке модулей HWIC-AP-G-E, HWIC-AP-AG-E или подключении точек доступа).

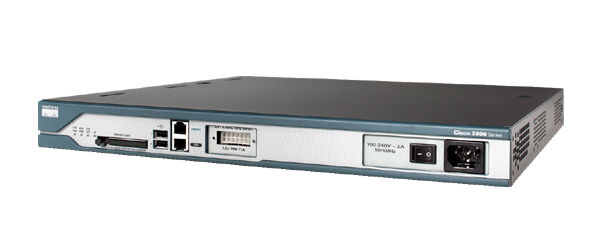

Рисунок 2.3.2.1 Cisco 2811

Таблица 2.3.2.1. Технические характеристики Cisco 2811:

2.3.3. Технические характеристики сервера Cisco MCU 5320

Сервер многоточечной видеоконференцсвязи Cisco TelePresence MCU 5320 – первый в отрасли сервер, производительность которого можно наращивать по мере расширения корпоративной видеосети. Решение совместимо с терминальными устройствами всех ведущих производителей – как стандартной (SD), так и высокой (HD) четкости – и обеспечивают оптимальные возможности связи для каждого участника.

Сервер может быть гибко сконфигурирован лицензиями для постепенного повышения емкости. Максимально сервер поддерживает до 20 абонентов 1080p на одном устройстве (MCU 5320). Возможно создание кластера из двух серверов. В серии 2 модели серверов: MCU 5310 и MCU 5320.

MCU 5320 помогает реализовать индивидуальное изменение формата и скорости потока данных для каждого участника, что дает возможность использовать терминальные устройства разных производителей в рамках одной конференции.

Решение поддерживает передачу видео высокой четкости в форматах Full HD (1080p с частотой 30 кадров в секунду) и HD (720p с частотой 60 кадров в секунду), стандартное разрешение SD. Кроме того, в MCU 5300 реализована поддержка нового для продуктов Cisco разрешения nHD (360p), оптимального для видеотелефонов. Сервер работает с видеостандартами H.261, H.263, H.263+, H.263++ и H.264, обеспечивает пропускную способность до 4 Мбит/с для каждого абонента во всех конференц-режимах.

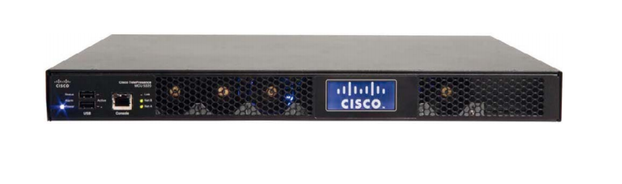

Р исунок 2.3.3.1 Cisco MCU 5320

Основан на открытых стандартах, совместимы с оконечными устройствами всех ведущих производителей, так же имеется возможность программного переключения между режимами работы видеопортов FullHD, HD, SD и nHD. Имеется возможность наращивания емкости решения с помощью добавления программных лицензий на порты. Возможность объединения в стек двух устройств для наращивания емкости. Легкий в использовании, универсальный интерфейс управления. Более 50 вариантов раскладки экрана.

Таблица 2.3.3.1. Технические характеристики Cisco MCU 5320:

2.3.4. Технические характеристики Polycom HDX 8000

Polycom HDX 8000 – современная, система видеоконференцсвязи для оснащения переговорных комнат (студий). Система позволяет работать с высоким качеством видео и звука, так же передача данных в соответствии со стандартами высокой четкости (HD)

О снованная на стандартах «высокой четкости» система HDX 8000 с технологией Polycom HD Voice передает высококачественный звук без малейших искажений, а функция Polycom StereoSurround разделяет звук в комнате на каналы, обеспечивая пространственное отображение удаленных выступающих и полноценный «эффект присутствия».

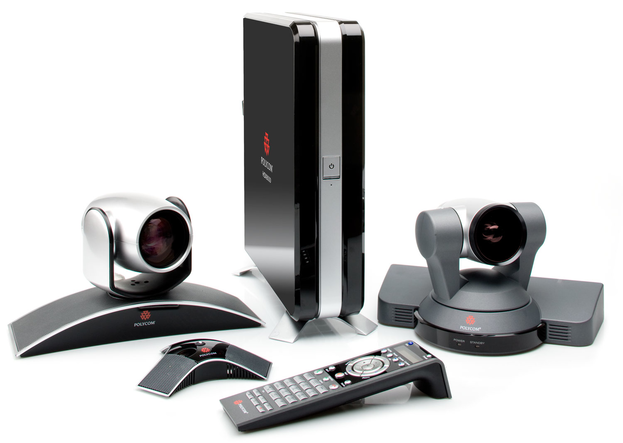

Рисунок 2.3.4.1 Комплект Polycom HDX 8000

Таблица. 2.3.4.1. Технические характеристики Polycom HDX 8000.

Продолжение Таблицы 2.3.4.1. Технические характеристики Polycom HDX 8000.

2.3.5. Технические характеристики Polycom HDX 9006

Видеоконференции Polycom серии HDX 9000 эффективно интегрируются с мультимедийными инструментами, позволяющими улучшить любую презентацию или совещание. Благодаря наличию различных аудио и видео интерфейсов на базе Polycom серии HDX 9000 можно создавать и модифицировать универсальные решения для видеоконференцсвязи: от простых до самых сложных, таких как аудитории с большим количеством видеокамер, микрофонов, дисплеев и проекторов или залов заседаний с полностью интегрированной системой управления. Естественное звучание видеоконференций Polycom серии HDX 9000 обеспечивается применением запатентованных технологий Polycom Siren 22 и Polycom StereoSurround. Данные технологии позволяют слышать голоса удаленных участников видеоконференции со стерео качеством.
