1)стержневая труба из прутьев, приваренных к опорным кольцам и соединительным патрубкам;

2)патрубки и кольца изготавливаются из го­рячекатаных труб (ГОСТ 8731-87);

3)прутья диаметром d_пр = 12 ¸ 16 мм изготавливаются из прутковой стали марки Ст7;

4)защита опорного каркаса от коррозии произво­дится кремнийорганической краской ВН-30;

5)каркас обма­тываются проволокой из нержавею­щей стали диаметром

d_п = 2 ¸ 4 мм;

6)креп­ление проволочной обмотки произво­дится эпоксиной смолой ЭД-6;

Cкважность водоприемной поверхно­сти должна быть в пределах  = 30 ¸ 60 %.

Зазор между соседними витками проволоки обмотки, мм, определяется из равенства:

Скважность водоприёмных поверхностей, %, определяется как отношение площади фильтрации w_ф к общей площади водоприёмной поверхности w по формуле

(3.5)

Скорость пропуска воды через водоприёмную поверхность, м/с, из уравнения неразрывности потока определяется по формуле

Далее приведён расчёт водоприёмной поверхности фильтра.

Характеристики конструкции каркаса фильтра:

1)диаметр патрубка и опорного кольца наружный d_к = 377 мм (труба 377´8);

2)длина верхнего патрубка 300 мм;

3)длина нижнего патрубка 200 мм;

4)ширина опорного кольца 30 мм;

5)расстояние между опорными кольцами 300 мм;

6)диаметр стержней d_пр = 14 мм;

7)количество стержней по образующей n_пр = 24;

8)просвет между соседними стержнями каркаса

Характеристики конструкции водоприёмной поверхности фильтра:

1)диаметр проволоки обмотки каркаса d_п = 2,5 мм;

гранулометрический состав водовмещающих пород: d₅₀ = 1,2 мм, d₁₀ = 0,8 мм, d₆₀ = 1,6 мм;

коэффициент неоднородности в соответствии с гранулометрическим составом водовмещающих пород по формуле (3.2)

коэффициент конструкции фильтра k_в = 1,5 (в зависимости от k_н);

зазор между витками проволоки по формуле (3.3)

скважность водоприёмной поверхности по формуле (3.4)

что соответствует рекомендуемому диапазону скважности  = 30 ¸ 60 %

Диаметр водоприёмной поверхности

При расходе q = 23,6 л/с = 0,24 м³/с скорость пропуска воды через водоприёмную поверхность по формуле (3.6)

что не превышает рекомендуемого значения V_ф.мах ≤ 2 м/с

1. Гидравлический расчёт водозабора

Принятые размеры водоприёмной поверхности фильтра считаются оптимальными при обеспечении необходимого расхода водозабора Q и соблюдении условия:

Допустимое понижение уровня воды в скважине, м, для напорных горизонтов приближённо может быть определено из выражения

Понижение уровня воды в скважине для напорных горизонтов (без учёта потерь напора на входе в скважину Н_ф), м, определяется по формуле

Гидравлическое сопротивление водовмещающих пород в артезианских бассейнах, для линейного ряда скважин определяется по формуле

Коэффициент, учитывающий несовершенство скважины по степени вскрытия пласта достаточно точно определяется по формуле

Потери напора на входе в скважину, м, можно определить по эмпирической зависимости, предложенной С.К. Абрамовым в виде:

Расчет допустимого понижение уровня:

1)глубина погружения низа насоса под уровень воды Н_н = 4 м (принимается предварительно);

2)потери напора на входе в скважину Н_ф = 1 м (принимается предварительно);

3)мощность водоносного горизонта m = 40 м;

4)напор над подошвой горизонта Н_е = 55 м.

Допустимое понижение уровня воды по формуле (3.8)

Расчёт понижения уровня воды:

1)коэффициент фильтрации пород k = 93 м/сут (по заданию);

2)коэффициент водоотдачи пород по формуле (3.15)

3)коэффициент пьезопроводности пласта по формуле (3.14)

4)время понижения уровня принимается

5)радиус влияния скважины по формуле (3.13)

6)диаметр водоприёмной поверхности d_ф = 0,41 м;

7)радиус скважины в её водоприёмной части

при расстоянии между скважинами 30 м расстояние от крайней скважины до центра L_ск =45 м;

8)гидравлическое сопротивление пород по формуле (3.12)

Так как водоприёмная поверхность прилегает к своду горизонта показатели степени в формуле (3.16) принимаются равными  = 2,5 и  = 1,9;

9)длина водоприёмной поверхности l_ф = 5,4 м;

коэффициент несовершенства скважины по степени вскрытия по формуле (3.16)

Отношение расхода скважины к общему расходу водозабора

гидравлическое сопротивление скважины по формуле (3.11)

понижение уровня воды без учёта потерь напора на входе в скважину по формуле (3.9)

С учётом конструкции сопротивление фильтра _ф = 0,085;

потери напора на входе в скважину по формуле (3.17)

что менее ранее принятого Н_ф = 1,0 м при расчёте S_доп в выражении (3.17), следовательно расчёт можно считать верным.

Проверка выполнения условия (3.9), а именно

указывает, что расчётный дебит водозабора при принятой конструкции и количестве скважин будет обеспечен полностью.

Отметка динамичекого уровня, отметка статического уровня Z_ст=-32,0м

Z_дин = Z_ст – (S + Н_ф) = -32,0 – (1,58 + 0,18) = -33,76 м.

1. Подбор водоподъёмного оборудования

Для определения напора насоса необходимо определить потери напора в трубопроводах по пути движения воды.

От водозаборных скважин вода подаётся на сооружения водоподготовки по системе сборных напорных водоводов, объединяющихся камерами переключений. Для прокладки водоводов используются стальные трубы по ГОСТ 10704-76 с усиленной противокоррозионной гидроизоляцией. Водоводы прокладываются способом надземной прокладки на низких бетонных опорах и покрываются теплоизоляцией.

Расчет водоводов производится в соответствии со схемой, показанной на рисунке 4. Определение местных потерь напора не производится, их величина учитывается увеличением потерь напора по длине на 10% . Данные гидравлического расчета приведены в таблице 10.

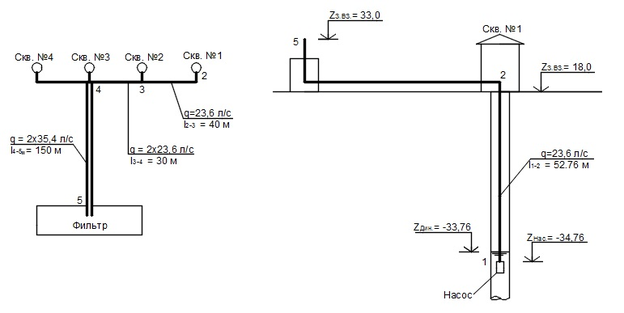

Рисунок 7 – Схема для расчёта сборных водоводов и определения напора насосов

Таблица 14– Гидравлический расчёт сборных водоводов

№ участка	Расход q, л/с	Диаметр Ø, мм	Скорость V, м/с	Длина l, м	1000i	Потери h =1,1hl, м
1-2	23,6	150	3,0	52,76	103,1	7,08
2-3	23,6	200	1,7	40	23,3	1,03
3-4	2х23,6	200	1,7	30	23,3	0,77
4-5	2,35,4	300	1,4	150	6,4	1,06
Всего						9,93

Определение требуемого напора насосов:

отметка земли в точке подачи Z_вор = 33 м;

отметка динамического уровня воды Z_дин = -33,76 м;

геометрическая высота подъема воды
