Текст из файла (страница 5)

%token% = model_section_name

В секции может быть много поставщиков и, соответственно, ссылок на секции описания моделей. Вот один из примеров DDK:

[Manufacturer]

%ATAPI_CHGR% = atapi_chgr

%CHINON% = chinon_cdrom

%DENON% = denon_cdrom

%FUJITSU% = fujitsu_cdrom

%HITACHI% = hitachi_cdrom

%HP% = hp_cdrom

%MITSUMI% = mitsumi_cdrom

%NEC% = nec_cdrom

%OTI% = oti_cdrom

%PIONEER% = pioneer_cdrom

%WEARNES% = wearnes_cdrom

%GenManufacturer% = cdrom_device

Данная секция описания поставщиков содержит 12 записей о поставщиках. Слева указаны маркеры (token – идентификаторы, обособленные двумя знаками процента, см. ниже), которые позже, в том же inf-файле в секции «Strings», соотнесены со строками-названиями производителей в полной текстовой форме. Справа от знака равенства указаны имена секций (например, секции «atapi_chgr » ), описывающих установку программного обеспечения для моделей аппаратуры данного производителя (ссылки на секции моделей), которые были в этом файле рассмотрены позже.

Другая форма возможна для операционных систем, начиная с Windows XP, где можно указывать разные секции моделей в связи с версией операционной системы. В результате строки в секции «Manufacturer» приобретают вид:

%token%= model_section_name[,TargetOS] [,TargetOS]

Например, для Windows Server 2003:

[Manufacturer]
%MSFT%=Microsoft_Model_Section, NT.5.2

Соответственно, секции моделей будет начинаться так:

[Microsoft_Model_Section]; допустимо для ОС систем до и включая

<тело секции моделей> ; Windows XP

[Microsoft_Model_Section.NT.5.2] ; для Windows Server 2003

<тело секции моделей>

Значение маркера следует раскрыть в секции [Strings].

Для секции описания производителя [Manufacturer] возможна и другая форма (содержащая только идентификатор производителя, являющийся одновременно и ссылкой на секцию моделей), например:

[Manufacturer]

"Microsoft"

Тогда и секция описания модели будет выглядеть иначе, например:

[Microsoft]

<тело секции моделей>

Таким образом, секция описания поставщиков является связкой между идентификаторами поставщиков, чье оборудование обслуживается устанавливаемым inf-файлом программным обеспечением, и наборами моделей аппаратуры от каждого из них. В подавляющем большинстве случаев inf-файл содержит одного поставщика и, соответственно, одну секцию моделей.

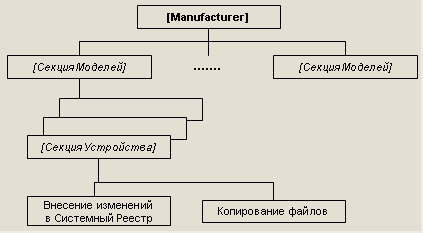

На рисунке 4.1 показана взаимосвязь между секциями inf-файла. Каждая запись в секции описания поставщиков [Manufacturer] указывает на секцию описания моделей для данного поставщика. В этой секции моделей вводятся уже записи, указывающие на секции, описывающие собственно установку программного обеспечения, то есть копирование файлов (откуда/куда), изменения в Системном Реестре и т.п.

Рисунок 4.1 – Взаимосвязь между секциями

4.1.3 Секция описания моделей аппаратуры «Models»

Для каждого поставщика, указанного в секции [Manufacturer], должна быть представлена соответствующая секция описания моделей его аппаратуры [Models]. Имя данного типа секций не может быть жестко регламентировано, потому что разработчик сам задает его в секции [Manufacturer].

В каждой такой секции [Models] записи представляются по следующей форме:

device_description = install_section_name,hw_id[,compatible_id...]

где device_description представляет собой уникальный набор видимых символов либо маркер, обязательный для определения в секции [Strings]. Данная строка будет предъявляться пользователю во время инсталляционного диалога, так что имеет смысл позаботиться о поддержке нескольких языков.

Значение install_section_name представляет собой ссылку на секцию, описывающую собственно действия по инсталляции для данной модели (в документации DDK такого типа секции обозначены как [DDInstall]).

Значение hw_id является PnP идентификатором, возвращаемым аппаратным устройством во время опроса PnP-совместимой шины. Например, USB\VID_04B4&PID_1002 определяет плату тестового набора фирмы Cypress (так называемый EZUSB Kit). Любое количество значений compatible_id может быть приведено для обозначения того, что та же самая инсталляционная запись должна быть использована для указанного в этом списке устройства.

Применение одной и той же группы символов может сбить с толку начинающего разработчика inf-файлов. Рассмотрим показательный пример из DDK для Windows XP.

[Version]

Signature = "$Windows NT$" ; inf-файл для установки только под NT

Class=System

ClassGUID={4d36e97d-e325-11ce-bfc1-08002be10318}

Provider=%MSFT%

DriverVer= 5/1/2001

[Manufacturer]

%MSFT%=MSFT; со знаками процента - маркер

[MSFT]

%_MCADesc%=_MCA_Inst,_MCA0000

[_MCA_Inst.ntx86]

CopyFiles = _MCA.Files.x86_12

[Strings]

MSFT= "Microsoft" ; раскрываем маркер

_MCADesc= "Microsoft MCA Driver"

В секции [Manufacturer] видим, что маркер %MSFT% "приравнивается" ссылке MSFT. Это означает, что в данной секции описан поставщик Microsoft (именно так раскрывается маркер %MSFT% в секции [Strings]), a модели аппаратуры представлены в секции описания моделей [MSFT].

Переходя к рассмотрению секции моделей, видим маркер %_MCADesc% (раскрываемый как "Microsoft MCA Driver" – для диалога с пользователем при установке), который ассоциирован со ссылкой на секцию установки драйвера [_MCA_Inst]. Правда, эта секция снабжена суффиксом '.NTx86' (регистр не имеет значения), сообщающим о том, что данная секция применима только для установки в операционной системе NT на платформе Intel x86 (в документации DDK такое присоединение суффиксов называется декорированием имен секций).

Начиная с версии операционной системы Windows XP, имя секции моделей может декорироваться идентификатором версии, например:

[Manufacturer]

%MSFT%=MSFT_model

[MSFT_model.NT.5.1] ; Windows XP

[MSFT_model.NT.5.2] ; Windows Server 2003

4.1.4 Секция «CopyFiles»

Секции «CopyFiles » имеют уникальные для INF файла названия, ссылки на них исходят из директив CopyFiles секций [DDInstall]. Соответственно, конкретные имена этих секций определяет сам разработчик inf-файла.

Каждая запись внутри секции [CopyFiles] имеет вид

destination-filename[, source-filename][, temp-filename][, flag]

где destination-filename является целевым (то есть новым, конечным) именем файла после копирования. Предполагается, что и исходный файл имеет такое же имя. В том случае, если исходный файл все-таки называется иначе, необходимо указать source-filename. Требование указывать temp-filename все еще требуется для Windows 98/Me, и это поле вводит промежуточное имя для нового файла до момента первой перезагрузки системы. В Windows 2000/XP/2003 это значение игнорируется.

Значение flag определяет управление новым целевым файлом, что подробнее отражено в таблице 4.1.

Таблица 4.1 – Определение значения flag в записях секции [CopyFiles]

Продолжение таблицы 4.1

Окончание таблицы 4.1

Для описания сложного управления необходимо выполнять ИЛИ над операндами – для получения одновременного воздействия указываемых вариантов. Некоторые варианты взаимно исключают друг друга (например, COPYFLG_WARN_IF_SKIP и COPYFLG_NOSKIP), поэтому следует в сомнительных ситуациях обратиться к документации.

Так как секции [CopyFiles] не имеют синтаксических средств указывать диск или полный путь к исходному файлу, то следует использовать другие секции, такие как [SourceDisksNames] и [SourceDisksFiles]. Место (конкретные файловые каталоги), куда файлы будут помещены в результате установки, определяется другой секцией, называемой [DestinatonDirs].

Следует отметить, что здесь секция [CopyFiles] описывается, как присутствующая в inf-файле по той причине, что на нее ссылалась директива CopyFiles из секции [DDInstall]. На самом деле, директива CopyFiles может присутствовать и в секции [ClassInstall32], которая посвящена инсталляции нового класса устройств в системе (будет рассмотрена ниже). Вводимая таким образом секция [CopyFiles] должна быть построена по таким же правилам, как указано здесь.

4.1.5 Секции «ServiceInstall»

Секции типа [ServiceInstall] предназначены для заполнения или модификации подраздела Системного Реестра, описывающего загрузку драйвера в сервисном подразделе для данного драйвера, а именно – в подразделе HKLM\System\CurrentControlSet\Services\<service-name>. Здесь <service-name> – это значение поля service-name, указанное в директиве AddService в секции [DDInstall.Xxx.Services]. Конкретное имя секции типа [ServiceInstall] выбирается разработчиком inf-файла. Декорирование имен секций данного типа (с целью отразить ее предназначение для конкретной версии системы) уже не имеет смысла и не воспринимается, поскольку эта принадлежность должна была быть введена раньше – на уровне секций [DDInstall.Xxx.Services]. Описание директив для секций типа [ServiceInstall] приводится в таблице 6, причем директивы ServiceType, StartType, ErrorControl и ServiceBinary являются обязательными. Эти директивы однозначно определяют информацию (значения одноименных параметров), которая появится в Системном Реестре в сервисном подразделе для данного драйвера.

Таблица 4.2 – Записи секции [ServiceInstall]

Окончание таблицы 4.2

Директивы LoadOrderGroup и Dependencies широко используются при установке драйверов SCSI устройств и фильтр-драйверов.
