МОДЕРНИЗАЦИЯ ГРС-1

с увеличением производительности сети

(замена оборудования подогрева газа)

Выпускная квалификационная работа

ВКР 21.03.01 - 946.2017 ПЗ

Исполнитель

Студент 946 группы_____________________________________Н.С. Ненашев

Руководитель

Инженер участка ГРС ООО «ГАЗПРОМ Трансгаз Томск»_______Д.П. Ломов

Нормоконтроль

Доцент, к.т.н., доцент__________________________________Е.В. Муромцева

Хабаровск – 2017

ВВЕДЕНИЕ

ООО «ГАЗПРОМ Трансгаз Томск» г. Хабаровск дочернее предприятие корпорации ПАО «Газпром». В сферу деятельность компании входит эксплуатация магистральных трубопроводов и Газораспределительных станции. Всего в Хабаровском крае 4 ГРС. Из них: 1 находится в районе имени Лазо, 1 в селе Ильинка, 1 в поселке Некрасовка и 1 в городе Вяземский.

По магистральным трубопроводам осуществляется перекачка природного газа по маршруту «Сахалин-Хабаровск-Владивосток». Данная газотранспортная система была создана для масштабной газификации Хабаровского и Приморского краев, а так же для осуществления поставок в страны Азиатско-Тихоокеанского региона.

Целью реконструкции ГРС-1 с. Ильинка является повышение производительности АГРС на 50.000 м³/ч из за проведения масштабной газификации всей территории Дальнего Востока. За 10 лет использования данного оборудования, оно не выполняет своей функции в полном объеме.

Цель работы: повышение производительности Газораспределительной станции путем замены подогревающих котлов и горелок.

В данной работе приведены мероприятия по замене подогревающих котлов и горелок на ГРС-1 Снежеть-150 объявленной мощностью 150.000 м³/час на новые, мощностью 200.000 м³/час . Котлы и горелки выбирались только Российского производства, так как на территории Российской Федерации активно внедряется программа импортозамещения.

1 ХАРАКТЕРИСТИКА ПРЕДПРИЯТИЯ И КЛАССИФИКАЦИЯ ПРОДУКТА

Газотранспортная система «Сахалин-Хабаровск-Владивосток» является проектом компании ООО «Газпром Трансгаз Томск». В связи с этим в 2007 году была введена в эксплуатацию ГРС 1 в поселке Ильинка. Основной ее целью является доставка добываемого газа на шельфе Сахалина потребителям в Хабаровском и Приморском краев. Газораспределительная станция включает в себя: Блок-бокс технологический, блок-бокс котельная, блок-бокс переключения. Так как объект попадает под классификацию «Режимный», на территории станции установлен Контрольно-пропускной пункт. В качестве рабочей среды применяется природный газ массовой концентрацией сероводорода не более 20 мг/м³, отнесенные по [1] к 4 классу опасности. Категория и группа взрывоопасности IIА [2], Т1 [2]. Так же содержание твердой фазы в газе на входе в фильтр-сепаратор не должно превышать 3мг/нм³. Допускается массовая концентрация жидкости на входе до 0,015 г/нм³.

Электроснабжение станции обеспечено второй категорией надежности с применением двух трансформаторов с загрузкой 70% [3] и ПУЭ «Правила устройства электроустановок».

Так же ГРС обеспечена трехфазной системой питания с 4-х проводной глухозаземленной нейтралью. Используемый ток - переменный. Напряжение 380/220 В. Частота 50 Гц.

Для блок-бокса технологического и блок-бокса переключения должны использоваться следующие стандарты:

-Класс взрывоопасной зоны «В-1а» по «Правилам устройства электроустановок»

-Группа взрывоопасной смеси – ТЗ по [2]

-Категория взрывоопасной смеси – IIА по [2]

-Класс опасности 4 по ГОСТ 12.1.007-76.

Все блок-боксы в обязательном порядке оснащены вентиляцией, противопожарной сигнализацией.

Маркировка станции выполнена на фирменной табличке, прикрепленной на входной двери каждого из блок-боксов.

Фирменная табличка содержит:

• наименование предприятия - изготовителя; наименование и обозначение станции;

• порядковый номер по системе нумерации предприятия - изготовителя;

• год изготовления; масса, кг;

• клеймо ОТК;

• знак соответствия по [4]; производительность;

• давление газа на входе и выходе;

• допустимую минимальную температуру стенки (аппаратов, трубных сборок);

• температуру газа на выходе.

• Каждая транспортная часть имеет маркировку в соответствии с [5].

• На станции (ее составных частях) нанесены монтажные метки, позволяющие правильно /становить на месте монтажа составные части станции, снятые на время транспортирования.

2. ОСНОВНЫЕ ОБЪЕКТЫ ГАЗОРАСПРЕДЕЛИТЕЛЬНОЙ СТАНЦИИ

Все оборудование Газораспределительной станции размещается в помещениях – боксах, кроме емкости под одорант и блока емкости сбора конденсата.

Станция состоит из блок-бокса технологического, блок-котельной и блок-бокса переключения.

2.1 Блок-бокс технологический

В состав блок-бокса технологического входят: узел очистки газа, узел подогрева газа, узел редуцирования, узел замера расхода.

Очистка газа- технологический процесс извлечения компонентов, осложняющих использование его в качестве топлива или загрязняющих окружающую среду. Очистка газа подразумевает использование специальных газоочистных и пылеулавливающих установок. Установка для очистки газа «голубое пламя» указана на рисунке 2.1.

Рисунок 2.1 – установка для очистки газа

Условно промышленную очистку газа можно разделить на три группы:

• «Сухой способ». Он основан на применении твердообразных поглотителей или катализаторов.

• «Мокрый способ». Очистка газов осуществляется с помощью абсорбентов.

• Методы очистки без использования поглотителей. Принцип включает в себя конденсацию вредных примесей или очищение на основе диффузионных процессов.

Очень важно поддерживать фильтры-сепараторы на ГРС в хорошем, рабочем состоянии. При плохой очистки газа в трубопроводе могут образовываться отложения на стенках, что приведет к перепадам давления. Степень очистки газа измеряется в микронах. Принцип действия таких фильтров сепараторов заключается в прохождении газа нескольких этапов. На первом этапе создается сильная центробежная сила, которая заставляет твердые частицы и жидкости осаждаться на стенках. После такого отделения, примеси накапливаются в специальном резервуаре. Второй этап очистки подразумевает под собой «прохождение» газа через специальные очистные картриджи. Такие картриджи нуждаются в периодической чистке или замене.

Он нужен чтобы удалить из газа мелкие твердые частицы и конденсат по максимуму. Все фильтра-сепараторы подлежат обязательной сертификации и проектируется, изготавливается, налаживается, монтируется, ремонтируется, эксплуатации в полном соответствии с «Правилами устройства безопасной эксплуатации сосудов, работающих под давлением».

Назначение блока подогрева газа заключается в подогреве газа до определенной температуры. В основном используется в макроклиматических районах, с умеренно-холодным климатом и холодным климатом для предотвращения гидратообразования. Гидратообразования- процесс образования гидратов, соединения углеводородов с водой.

Гидраты имеют способность оседать на стенках трубопроводов, образуя неравномерность давлений.

В зависимости от района строительства нужно подбирать климатическое исполнение БПГ в соответствие с [6]. Так же нужно учитывать типоразмер блока подогрева газа. Он определяется из условий обеспечения требуемой температуры на выходе из ГРС. Узел подогрева газа приведет на рисунке 2.2. В случае, если БПГ используется как контур отопления станции, то необходимо учитывать дополнительную тепловую нагрузку.

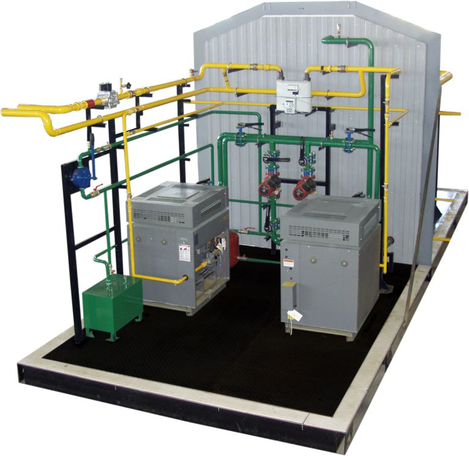

Рисунок 2.2 – Узел подогрева газа «Голубое пламя»

Сам комплекс БПГ условно можно разделить на 2 отдельных узла:

• Узел подготовки теплоносителя. Из названия понятно, что данный узел служит для подогрева газа до определенной температуры. В качестве подогревателей в основном применяются теплообменные аппараты с U образным пучком. Узел обязательно должен быть оснащен всеми необходимыми контрольно-измерительными приборами и автоматикой. В основном это датчики давления, датчики температуры, сигнализации прорыва.

• Узел подготовки теплоносителя. Служит для подогревания теплоносителя, его циркуляции и поддержания требуемого давления.

Пункт редуцирования газа- техническое устройство, основной целью которого заключается снижение давления газа и поддержания его в заданных пределах.

Данный пункт представляет собой рамную конструкцию внутри которой находится трубопровод и газовое оборудование.

Принцип работы данного оборудования: Газ по входному патрубку поступает на регулятор давления, где происходит снижение давления до нужного значения и поддержания его на нужном уровне. Далее через выходной трубопровод газ поступает потребителю.

Узел редуцирования газа на собственные нужды

Данный узел выполняет точно такие же функции, что и обычный узел редуцирования газа с одним лишь изменением. Газ, после редуцирования уходит не потребителю, а остается на территории ГРС или ЛПУ. Пример такого узла приведен на рисунке 2.3.

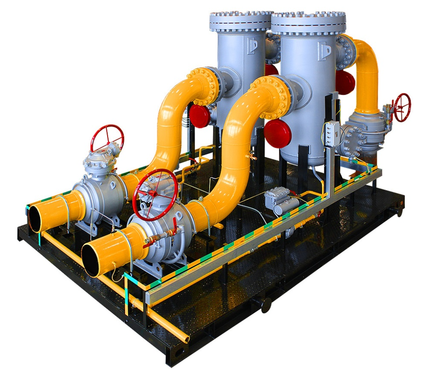

Рисунок 2.3 – узел редуцирования газа

Оставшийся газ расходуется на собственные нужды, такие как:

• Обеспечение территории ГРС и ЛПУ отоплением.

• Обеспечение территории горячим водоснабжением.

• Прочие нужды

Узел замера расхода газа на собственные нужды

Данный узел замеряет количество использованного газа на собственные нужды предприятия. Устанавливается, как правило, после узла редуцирования газа. Один из вариантов исполнения приведен на рисунке 2.4.

По принципу действия приборы учета газа можно разделить на 3 класса:

• Бытовые с пропускной способностью до 10 м³/час

• Коммунально-бытовые с пропускной способностью от 10 м³/час

• Промышленные с пропускной способностью от 40 м³/час

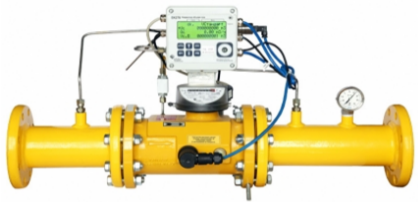

Рисунок 2.4 Прибор учета газа

2.2 Блок котельная

В состав блок-котельной входят: Отопительные котлы, насосные установки,

Шкаф силовой и аккумуляторный.

Отопительные котлы и теплообменники

Подогрев газа осуществляется в специальном теплообменнике, посредством циркуляции определенного теплоносителя, нагреваемого в блок-боксе подготовки теплоносителя. В нашем случае, тосол, из отопительного агрегата подается в теплообменник. В нем промежуточный теплоноситель передает тепло газу. Охлажденный тосол возвращается обратно в котел для повторного нагрева. В системе циркуляции так же установлены насосы, чей напор может меняться. Пример отопительного котла приведен на рисунке 2.2.1

Данные котлы марки Feroli Prextherm 800 установлены на данный момент на Газораспределительной станции предприятия. Страна производитель данных котлов- Италия. Они отлично зарекомендовали себя на рынке, но из за программы импортозамезщения в Российской Федерации, установка данных котлов практически невозможна.

Рисунок 2.2.1 Котел отопительный Feroli Prextherm

Насосная установка

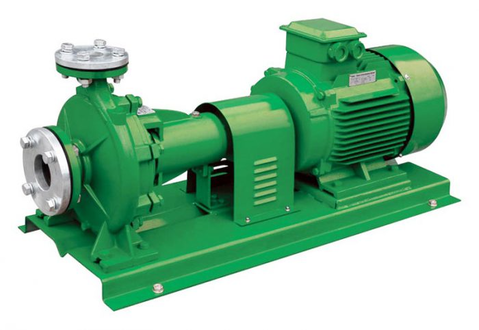

Насосная установка предназначена для постоянного циркулирования промежуточного теплоносителя(в нашем случае, тосола) по системе. Чаще всего в таких системах используют центробежные циркуляционные насосы. Так как они способны сохранять высокое КПД и значения напоров при широком диапазоне подач. Так же они устойчивы при работе, если выполняется последовательное или параллельное подключение насосов к одному трубопроводу. Возможность изменения частоты вращения рабочего колеса. Так же простота технического обслуживания и его простота. Пример такого насоса приведен на рисунке 2.2.2

Условно центробежные циркуляционные насосы можно разделить на две большие группы:

• Насосы для домашнего использования

• Промышленные насосы

Характеристики
