74=59+15;
74=74, условие выполняется.
Предварительная расчетная схема на час минимального водопотребления приведена на рисунке 5.
Рисунок 5 - Предварительная расчетная схема сети на час минимального водопотребления
На рисунке 5 видно, что в сравнении с максимальным режимом водопотребления расходы воды на участках в конце сети больше (возле водонапорной башни). Это связано с транзитом воды из начала сети (узел I) в ее конец (ВБ) узел (VI).
3.4 Расчет водопроводной сети на час максимального водопотребления при возникновении пожара
Расчетная схема для пожара в час максимального водопотребления выполняется на основе первой расчетной схемы. К уже рассчитанным узловым расходам добавляются расходы на пожаротушение.
При 12000 жителях в населенном пункте расчетное количество одновременных пожаров, согласно [3], равно 2, при этом расход воды на один пожар равен 15 л/с. Разбор воды на пожаротушение назначаем в узлах XI и VII водопроводной сети, так как они расположены в возвышенных точках местности и вблизи промышленных предприятий.
Различают две стадии пожаротушения. На первой стадии (продолжительность 10 минут) расходуется пожарный запас воды в баке водонапорной башни.
На второй стадии считаем, что запас воды в баке полностью израсходован, и подача осуществляется только от пожарных насосов на НС – 2. Производительность пожарных насосов, л/с, определяется по формуле
(12)
где
– суммарное водопотребление в час максимального водопотребления по ведомости водопотребления, л/с;
– расход воды на пожаротушение, л/с.

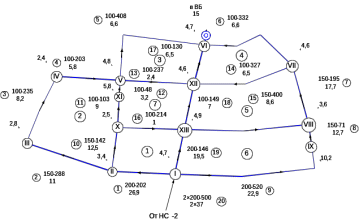

Предварительная расчетная схема сети на максимальный часовой расход с одновременной подачей воды на пожаротушение показана на рисунке 6.
Рисунок 6 - Предварительная расчетная схема сети на максимальный часовой расход с одновременной подачей воды на пожаротушение
3.5 Гидравлический расчет водопроводной сети
При гидравлическом расчете устанавливается истинное потокораспределение на участках кольцевой сети при заданном водопотреблении и назначенных диаметрах, и определяются потери напора на всех участках. Материал труб принят – высокопрочный чугун с шаровидным графитом (ВЧШГ).
Таблица 6 - Результаты гидравлического расчета сети на час максимального водопотребления
| Номер участка | Номер кольца | Длина, м | Расход, л/с | Тип труб | Диаметр, мм | Скорость, м/с | Потери напора, м | |||||||
| слева | справа | |||||||||||||
| 1 | 0 | I | 202 | 15,70 | ВЧШГ | 150 | 0,86 | 1,84 | ||||||
| 2 | 0 | II | 288 | 5,20 | ВЧШГ | 100 | 0,63 | 2,41 | ||||||
| 3 | 0 | II | 235 | 0,80 | ВЧШГ | 100 | 0,08 | 0,02 | ||||||
| 4 | 0 | II | 203 | -2,90 | ВЧШГ | 100 | 0,29 | -0,30 | ||||||
| 5 | III | 0 | 408 | 4,80 | ВЧШГ | 100 | 0,47 | 1,65 | ||||||
| 6 | 0 | IV | 332 | 4,20 | ВЧШГ | 100 | 0,41 | 1,01 | ||||||
| 7 | V | 0 | 195 | -1,50 | ВЧШГ | 100 | 0,18 | -0,13 | ||||||
| 8 | VI | 0 | 71 | 0,40 | ВЧШГ | 100 | 0,05 | 0,00 | ||||||
| 9 | VI | 0 | 520 | 13,40 | ВЧШГ | 150 | 0,73 | 3,46 | ||||||
Окончание таблицы 6
| Номер участка | Номер кольца | Длина, м | Расход, л/с | Тип труб | Диаметр, мм | Скорость, м/с | Потери напора, м | |
| слева | справа | |||||||
| 10 | II | I | 142 | 5,20 | ВЧШГ | 100 | 0,64 | 1,19 |
| 11 | II | VII | 103 | 7,30 | ВЧШГ | 100 | 0,72 | 0,95 |
| 12 | VII | II | 48 | 1,00 | ВЧШГ | 100 | 0,1 | 0,01 |
| 13 | VII | III | 237 | 6,60 | ВЧШГ | 100 | 0,64 | 1,77 |
| 14 | V | IV | 327 | -4,50 | ВЧШГ | 100 | 0,44 | -1,13 |
| 15 | V | VI | 400 | 3,80 | ВЧШГ | 100 | 0,46 | 1,76 |
| 16 | VII | I | 214 | -6,00 | ВЧШГ | 100 | 0,59 | -1,34 |
| 17 | IV | III | 130 | -2,30 | ВЧШГ | 100 | 0,23 | -0,12 |
| 18 | VII | V | 149 | 20,30 | ВЧШГ | 200 | 0,63 | 0,50 |
| 19 | I | VI | 146 | 37,60 | ВЧШГ | 200 | 1,17 | 1,70 |
Знак «-» в значении расхода и потерь напора означает, что надо поменять направление движения воды на участке на противоположное на расчетных схемах.
Таблица 7 - Результаты гидравлического расчета сети на час минимального водопотребления
| Номер участка | Номер кольца | Длина, м | Расход, л/с | Тип труб | Диаметр, мм | Скорость, м/с | Потери напора, м | |
| слева | справа | |||||||
| 1 | 0 | I | 202 | 14,60 | ВЧШГ | 150 | 0,8 | 1,59 |
| 2 | 0 | II | 288 | 5,40 | ВЧШГ | 100 | 0,65 | 2,59 |
| 3 | 0 | II | 235 | 2,60 | ВЧШГ | 100 | 0,25 | 0,27 |
| 4 | 0 | II | 203 | 0,20 | ВЧШГ | 100 | 0,01 | 0,00 |
| 5 | 0 | III | 408 | 4,20 | ВЧШГ | 100 | 0,42 | 1,25 |
| 6 | IV | 0 | 332 | 4,40 | ВЧШГ | 100 | 0,43 | 1,11 |
| 7 | V | 0 | 195 | 3,60 | ВЧШГ | 100 | 0,44 | 0,78 |
| 8 | VI | 0 | 71 | 3,40 | ВЧШГ | 100 | 0,41 | 0,25 |
| 9 | VI | 0 | 520 | 13,60 | ВЧШГ | 150 | 0,74 | 3,56 |
| 10 | II | I | 142 | 5,80 | ВЧШГ | 100 | 0,71 | 1,48 |
| 11 | II | VII | 103 | 8,60 | ВЧШГ | 100 | 0,85 | 1,31 |
| 12 | II | VII | 48 | 2,80 | ВЧШГ | 100 | 0,18 | 0,06 |
| 13 | VII | III | 237 | 6,10 | ВЧШГ | 100 | 0,59 | 1,51 |
| 14 | V | IV | 327 | -5,40 | ВЧШГ | 100 | 0,53 | -1,66 |
| 15 | V | VI | 400 | 3,80 | ВЧШГ | 100 | 0,46 | 1,78 |
| 16 | VII | I | 214 | -5,30 | ВЧШГ | 100 | 0,53 | -1,04 |
| 17 | III | IV | 130 | 11,10 | ВЧШГ | 100 | 1,09 | 2,76 |
| 18 | VII | V | 149 | 27,20 | ВЧШГ | 200 | 0,84 | 0,90 |
| 19 | I | VI | 146 | 41,20 | ВЧШГ | 200 | 1,28 | 2,03 |
Таблица 8 - Результаты гидравлического расчета сети на максимальный часовой расход с одновременной подачей воды на пожаротушение
| Номер участка | Номер кольца | Длина, м | Расход, л/с | Тип труб | Диаметр, мм | Скорость, м/с | Потери напора, м | |
| слева | справа | |||||||
| 1 | 0 | I | 202 | 24,20 | ВЧШГ | 150 | 1,33 | 4,39 |
| 2 | 0 | II | 288 | 9,00 | ВЧШГ | 100 | 1,11 | 7,32 |
| 3 | 0 | II | 235 | 4,60 | ВЧШГ | 100 | 0,45 | 0,87 |
| 4 | 0 | II | 203 | 0,90 | ВЧШГ | 100 | 0,09 | 0,03 |
| 5 | III | 0 | 408 | 2,70 | ВЧШГ | 100 | 0,27 | 0,53 |
| 6 | 0 | IV | 332 | 4,30 | ВЧШГ | 100 | 0,42 | 1,08 |
| 7 | V | 0 | 195 | 7,80 | ВЧШГ | 100 | 0,96 | 3,71 |
| 8 | VI | 0 | 71 | 7,60 | ВЧШГ | 100 | 0,93 | 1,27 |
| 9 | VI | 0 | 520 | 20,60 | ВЧШГ | 150 | 1,13 | 8,17 |
| 10 | II | I | 142 | 9,90 | ВЧШГ | 100 | 1,21 | 4,31 |
| 11 | II | VII | 103 | 15,70 | ВЧШГ | 100 | 1,54 | 4,39 |
| 12 | VII | II | 48 | 7,60 | ВЧШГ | 100 | 0,74 | 0,48 |
| 13 | VII | III | 237 | 11,20 | ВЧШГ | 100 | 1,1 | 5,17 |
| 14 | IV | V | 327 | 10,10 | ВЧШГ | 100 | 0,99 | 5,72 |
| 15 | V | VI | 400 | 5,80 | ВЧШГ | 100 | 0,71 | 4,24 |
| 16 | VII | I | 214 | -9,70 | ВЧШГ | 100 | 0,95 | -3,50 |
| 17 | III | IV | 130 | 14,40 | ВЧШГ | 100 | 1,41 | 4,64 |
| 18 | VII | V | 149 | 42,80 | ВЧШГ | 200 | 1,33 | 2,24 |
| 19 | I | VI | 146 | 65,90 | ВЧШГ | 200 | 2,04 | 5,21 |
Окончательные расчетные схемы сети на все расчетные случаи приведены на рисунках 8, 9, 10.
