W_Б=2407,42+18=2425,42

По найденному объему бака W_б,м, назначаются его размеры – диаметр DБ и высота hБ

, (2.17)

,м (2.18)

=16,4

=11,3

2.4 Трассировка водоводов и водопроводной сети

Трассировка водоводов производится на топографических картах местности по кратчайшему расстоянию, с обходом естественных препятствий. Водонапорная башня размещается в наиболее высокой точке местности снабжаемого водой объекта.

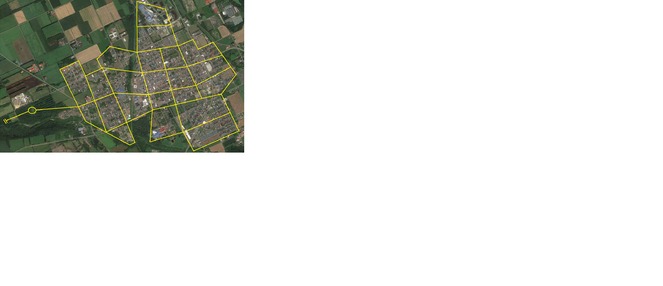

Рисунок 2.2 – План населенного пункта с нанесенной на него схемой водопроводной сети

2.5 Гидравлический расчет водопроводной сети

Целью гидравлического расчета является определение потокораспределения в водопроводной сети для назначения диаметров трубопроводов и нахождение потерь напора на участках.

Водопроводные сети рассчитывают на следующие случаи:

• Работа водопроводной сети в час максимального водопотребления

• Работа сети при тушении пожара в час наибольшего водопотребления

• Работа сети при возникновении аварий на магистральных участках в час максимального водопотребления.

• Работа водопроводной сети в час минимального водопотребления

Результаты гидравлического расчета сети водопотребления сведены в таблицы.

Таблица 2.4 – Результаты расчета сети на час максимального водопотребления города (сведения по участкам).

Продолжение таблицы 2.4

Окончание таблицы 2.4

Таблица 2.5 – Результаты расчета сети на час максимального водопотребления города (сведения по узлам)

Продолжение таблицы 2.5

Таблица 2.6 Подбор насосов

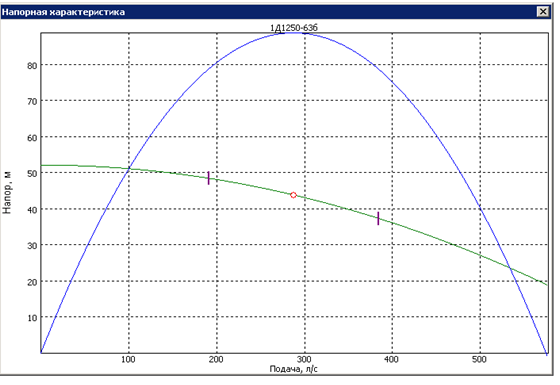

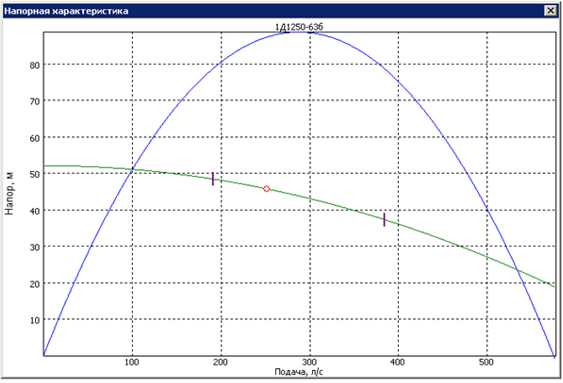

Рисунок 2.3 Напорная характеристика насосов

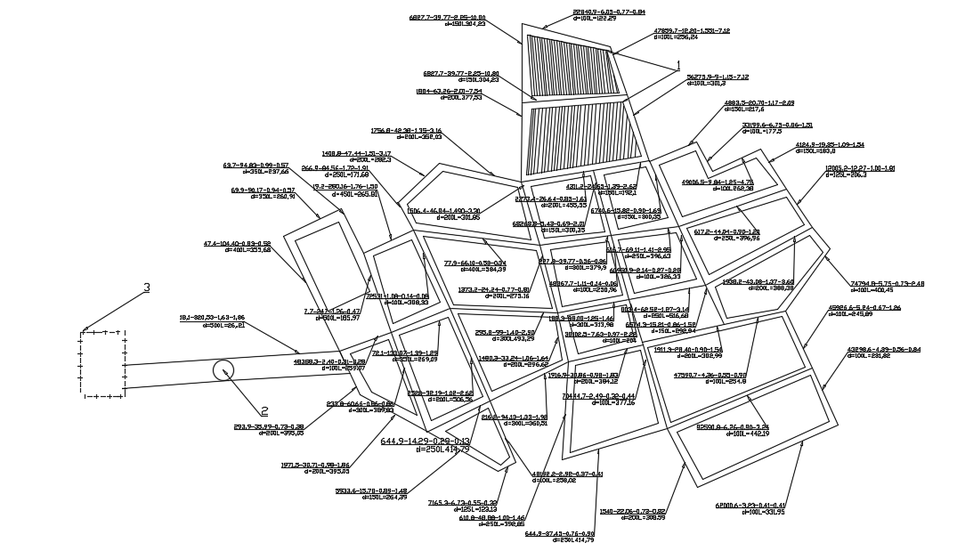

Рисунок 3 – предварительное потокораспределение в час максимального водопотребления

Таблица 2.7 Результаты расчета сети для пожара на час максимального водопотребления города (сведения по участкам)

Таблица 2.8 – Результаты расчета сети для пожара на час максимального водопотребления города (сведения по узлам)

Таблица 2.9 - Подбор насосов

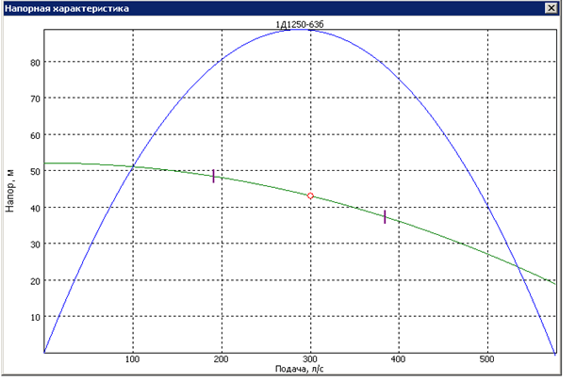

Рисунок 2.4 Напорная характеристика насосов

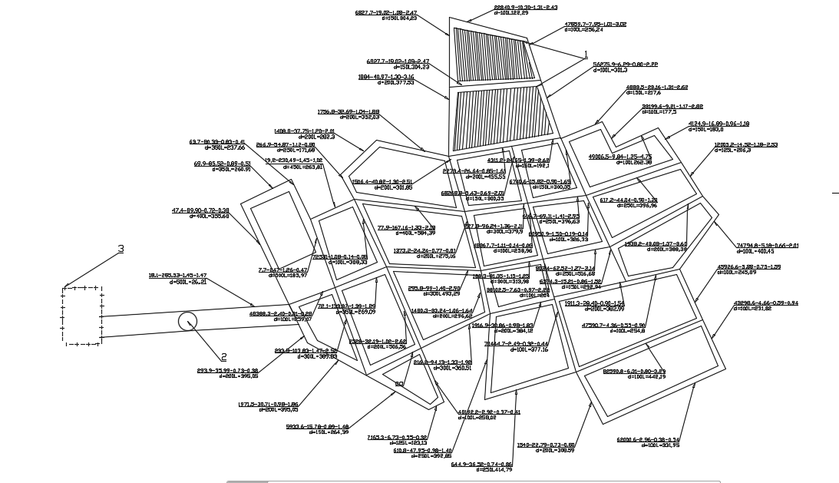

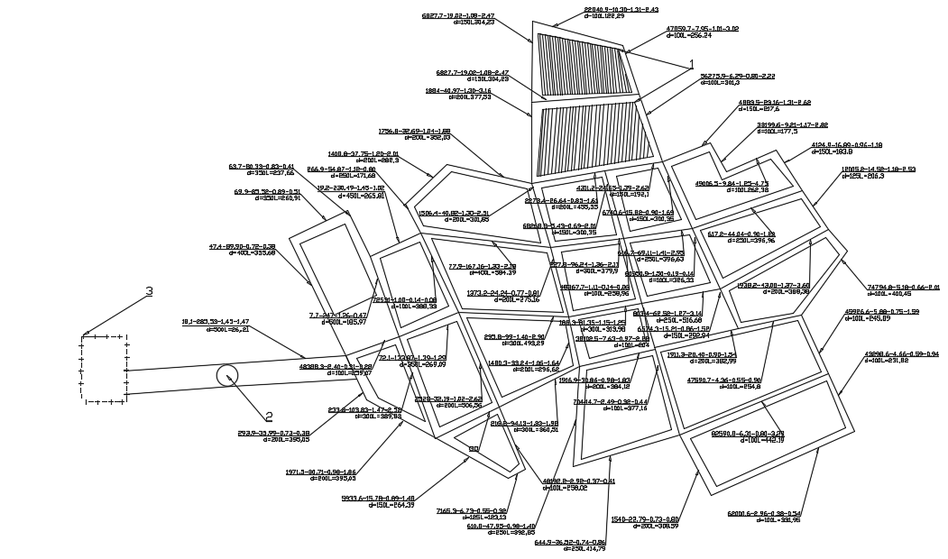

Рисунок 2.5 предварительное потокораспределение на случай пожара

Таблица 2.10 - Результаты расчета сети на час аварии водопотребления города (сведения по участкам)

Продолжение таблицы 2.10

Таблица 2.11 - Результаты расчета сети для на час аварии водопотребления города (сведения по узлам)

Таблица 2.11 – Подбор насосов

Рисунок 2.5 Напорная характеристика насосов

Рисунок 2.6 предварительное потокораспределение на случай аварии

Таблица 2.12 - Результаты расчета сети на час минимума водопотребления города (сведения по участкам)

Продолжение таблицы 2.12

Таблица 2.13 - Результаты расчета сети на час минимума водопотребления города (сведения по узлам)

Таблица 2.11 – Подбор насосов

Рисунок 2.7 Напорная характеристика насосов

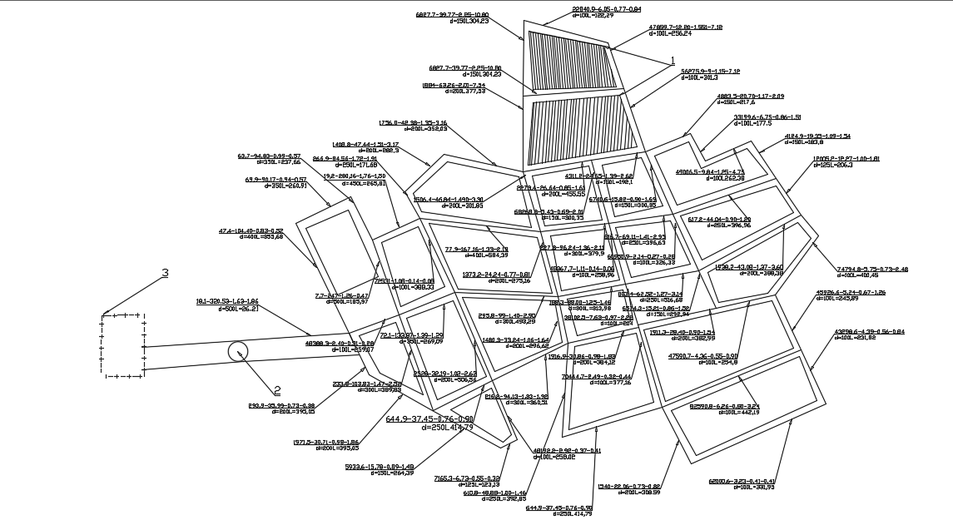

Рисунок 9 предварительное потокораспределение на случай минимума

3 Технологическая часть

3.1 Проектирование и расчет водозабора

Водозаборные скважины являются наиболее распространённым типом водозаборов и применяются для добычи подземных вод в самых различныхх гидрогеологических условиях. Гидрогеологический расчет водозаборных скважин включает:

• Определение дебита при различных схемах расположения

• Определение количества скважин и расстояния между ними

• Определение понижения уровня подземных вод.

Основные зависимости, используемые в гидрогеологических расчетах скважин, обычно комплексно учитывают взаимное влияние дебита, количества скважин, схемы их расположения, расстояний между ними и гидрогеологические особенности эксплуатируемого водоносного пласта. При выполнении гидрогеологических расчетов водозаборных скважин учитывают следующие обстоятельства.

С целью обеспечения надежной работы скважин, расчетное понижение уровня подземных вод должно быть не более допустимого.

Sрас. ≤ Sдоп. (3.1)

Расчетный расход водозабора, м³/сут, определяется по формуле:

Qводозабор=α*∑Qв, м³/сут (3.2)

где α – дополнительный расход на собственные нужды, принимается равным 1,05.

Qводозабор=1,05*7550=7927,5 м3/сут

Допустимое понижение уровня, м, определяется по формуле:

Sдоп=He – [(0,3÷0,5)m+∆Hнас+∆Hф] (3.3)

где Нв – напор воды над подошвой горизонта, равен 60м;

m – мощьность наопрного пласта, принимается равной 50м;

∆hнас – максимальная глубина погружения нижней кромки насоса под динамический уровень, 4 м;

∆hф – потери напора на входе в колодец, 1,5 м;

Sдоп=60 – [0,5*50+4+1,5]=29,5 м

Гидравлическое сопротивление, м, зависящее от гидрологических условий и типа водозабора определяется по формуле:

+ (3.4)

где n – число скважин, принимается равным 7 шт.;

l – расстояне от скважины до реки 1000 м.

r0 – радиус скважины, 0,1095

rвл – радиус влияния, определяется как:

r=1,5 (3.5)

t – время эксплуатации скважины, сут

a – коэффициент пьезопроводности пласта:

(3.5)

где µ – коэффициенте водоотдачи породы, равный 0,19.

k – коэффициент фильтрации, равный 5 м/сут (т.к порода водоносного пласта – мелкозернистые пески);

Коэффициенте пьезопроводности равен:

Радиус влияния:

=5092,58

Тогда

Расчетное понижение уровня, м, определяется по формуле

(3.6)

где Q – суммарный дебит водозабора, м³/сут

Km – коэффициент фильтрации, м/сут, мощность ,м.

R0 – гидравлическое сопротивление.

Проверяется выполнение условия

2,57<29,5

Выполнение данного условия говорит о том, что расчетный дебит водозабора при принятых параметрах скважин будет обеспечен.

Расчетный дебит водозабора, м³/сут, определяется по формуле

(3.7)

Дебит водозабора больше чем, требуемый забор воды из скважин.

Производительность одной скважины, м³/сут, определяется по формуле

(3.8)

Максимально допустимая скорость притока воды к фильтру, м/сут, определяется по формуле

(3.9)

=108,33 м/сут

Необходимая длина фильтров скважин при расчетном дебите каждой 1132,5 м3/сут, определяется по формуле

(3.10)

где dф – наружный диаметр фильтровой трубы, 0,219м

N – скважность фильтра, принимается 0,25.

Расчетная длина не больше допустимой. Окончательно принимается 7 рабочих и 1 резервная скважина.

Подача скважинного насоса равна дебиту одной скважины 47,18 м3/ч

Hнас=Zз-Zдин+Hсв+hw (3.11)

где Zз – отметка земли площадки водозабора, м.

Zдин – отметка динамического уровня воды в скважине, м.

Hсв – свободный напор над уровнем земли на водозаборе, принимается 10 м.

Hw – потери напора при подаче воды из скважине до очистных сооружений, принимается 3 м.

Hнас=0,000-(-5,000)+10+3=18 м

По расчетным параметрам подбирается погружной насос марки Wilo-Sub TWU6. При подаче 47,18 м3/ч напор составляет 18 м.

3.2 Конструкция скважины

Скважина включает следующие основные конструктивные элементы: кондуктор, эксплуатационную трубу, техническую колонну, цементную защиту, фильтр, отстойник фильтра.

В верхней части скважины устанавливается оголовок. Он представляет собой железобетонный монолит, предназначенный для восприятия нагрузки от веса обсадных труб и насоса, а также для предотвращения загрязнения водоносных пластов поверхностными водами.

Конструкция оголовка скважины должна обеспечивать полную герметизацию, исключающую проникание в межтрубное пространство скважины поверхностной воды и загрязнений. Верхняя часть колонны труб должна выступать над полом не менее чем на 0,5 м.

В зависимости от местных условий и типа оборудования устье скважин располагается в наземном павильоне.

Размеры павильона в плане принимаются исходя из размещения электродвигателя, электрооборудования, контрольно-измерительных приборов, обеспечения нормальных проходов. Высота наземного павильона должна соответствовать габаритам оборудования. В павильоне предусматривается потолочный люк, через который проводится монтаж и демонтаж скважинных насосов.

3.3 Выбор метода бурения

Из общего объема бурения скважин на воду более 85% выполняют вращательным способом с промывкой технической водой или глинистым раствором. В качестве промывочной жидкости при вскрытии водоносных горизонтов используют воду, глинистые растворы.

Метод бурения был выбран вращательный с обратной промывкой. При обратной промывке промывочная жидкость поступает в скважину через герметически закрытое устье по стволу скважины и поднимается по бурильным трубам на поверхность.

3.4 Проектирование зоны санитарной охраны водозабора

Основной целью зоны санитарной охраны является охрана от загрязнения источника водоснабжения, а также водопроводных сооружений и окружающей территории.

Зона санитарной охраны организуется в составе трех поясов. Первый пояс – пояс строго режима, включает территорию расположения водозабора, площадок расположения всех водопроводных сооружений в целях предотвращения случайного или умышленного загрязнения воды источника. Второй и третий пояса – пояса ограничений, включает территорию, предназначения для охраны от загрязнения источников водоснабжения.
