Продолжение таблицы 2.1

1. среднесуточный расход воды, м3/сут., на хозяйственно-питьевые нужды определяется по формуле:

Q_сут.ср=q_жN_ж/1000 , (2.1)

где qж – удельное водопотребление, принято 250 л/сут.чел

Nж – расчетное число жителей, равно 60 тыс.чел.

Расчетный расход воды в сутки набольшего и наименьшего водопотребления Qсут, м3/сут, определяется по формуле:

Qсутmax=KсутmaxQсутmax (2.2)

Qсутmin=KсутminQсутmin (2.3)

Коэффициент суточной неравномерности водопотребителя Ксут, учитывающий уклад жизни населения, режим работы предприятий, степень благоустройства зданий, изменения водопотребления по сезонам года и дням недели, принимается равным Ксутmax =1,3, Ксутmin=0,9,

Расходы воды банями и прачечными является сосредоточенными. Суточные расходы этими водопотребителями определяется в м3/сут по формулам:

1. Для бани

Q_б=N_ж5t_бq_б/1000 (2.4)

1. Для прачечной

Q_н=N_ж100n_смq_н/1000 (2.5)

где 5 – число мест в бане на 1000 в час, 100 количество белья, подлежащего стирке в смену на 1000 жителей, кг, tб – продолжительность работы бани в сутки, tб=16ч, n_{см –} число смен работы прачечной в сутки, n_см=2, qб – норма расхода воды на 1 посетителя, принимается (для мытья в мыльной с тазами на скамьях с ополаскиванием в душе – qб=0,18, для мытья в душевых кабинках – qб=0,36 м3), qн – норма расхода воды на 1 кг белья принимается для механизированных прачечных qн=0,075 м3.

По максимальному количеству душевых сеток определяют расходы воды в каждую смену в м3/смену на душевые нужды по формуле:

Qд= 500n45/100a60 (2.6)

где q_n – норма расхода воды на полив, F_n – поливаемая площадь,м2, n_n – количество поливок, надлежит принимать 1-2 в сутки в зависимости от климатических условий.

Расчетные часовые расходы воды Qч, м3/ч, определяются по формулам:

Qч.max=Kч.maxQсутmax/24 (2.7)

Qч.max=Kч.maxQсутmax/24 (2.8)

Коэффициент часовой неравномерности водопотребления определяется из выражений:

Кч.max=αmaxβmax , (2.8)

Кч.min=αminβmin , (2.9)

где α - коэффициент, учитывающий степень благоустройства зданий, режим работы предприятий и другие местные условия, принимается α=1,3 α=0,6, Β – коэффициент, учитывающий число жителей в населенном пункте, принимается β=1,15, β=0,61.

2.2 Расчет водопотребления города

В соответствии с формулой 2.1 расчитано среднесуточный расход воды, м3/сут., на хозяйственно-питьевые нужды:

Q_ж=250*60000/1000=15000 м³/сут

В соответствии с формулами 2.2 и 2.3 рассчитан расчетный расход воды в сутки набольшего и наименьшего водопотребления Qсут, м³/сут:

Qсутmax=1,3*15000=19500 м³/сут

Qсутmin=0,9*15000=13500 м³/сут

В соответствии с формулами 2.4 и 2.5 рассчитаны расходы воды банями и прачечными, м³/сут:

Q_б=60000*5*16*0,18/1000=864 м³/сут

Q_п=60000*100*2*0,075/1000=900 м³/сут

В соответствии с формулами 2.6 рассчитано максимаоьное количество душевых сеток в каждую смену, м³/смену:

Qд=500*220*45/1000*5*60=16,5 м³/смену

Qд=500*90*45/1000*5*60=6,75 м³/смену

Qд=500*95*45/1000*5*60=6,75 м³/смену

В соответствии с формулами 2.7 и 2.8 рассчитаны часовые расходы воды, м³/сут:

Qч.max=1,5*19500/24=1218,75 м³/сут

Qч.max=0,366*13500/24=205,87 м³/сут

Qч.max=1,5*19500/24=1218,75 м³/сут

Qч.max=0,366*13500/24=205,87 м³/сут

В соответствии с формулами 2.9 и 2.10 рассчитаны коэффициенты часовой неравномерности:

Кч.max=1,3*1,15=1,5

Кч.min=0,6*0,61=0,366

В соответствии с полученным значением Кч.max назначается режим суточного водопотребления населением, а также устанавливается режим водопотребления промышленного предприятия. Результаты формируют ведомость водопотребления (таблица 2.2)

Таблица 2.2 – Ведомость водопотребления

В ведомость водопотребления также вносятся данные о расходах воды населением с учетом полива. Строится график водопотребления.

Расход воды на полив зеленых насаждений Qпол, м³/сут, определяется по формуле 2.10:

Qпол=qп*Nж/1000, м³/сут (2.10)

где п – удельное среднесуточное за поливочный сезон потребление воды на поливку в расчете на одного жителя, принимается 50 л/сут.чел.

Принимается одна поливка в сутки.

Расход воды на полив

Qпол= 50*60000/1000=3000 м³/сут

Полив осуществляется в течение 7 часов. Расход воды на полив принят равномерный, величиной 428,57 м3/ч. Эти данные вносятся в ведомость водопотребления, а график водопотребления корректируется.

График водопотребления представлен на рисунке 2.1. В проекте принят двухступенчатый режим работы НС-2.

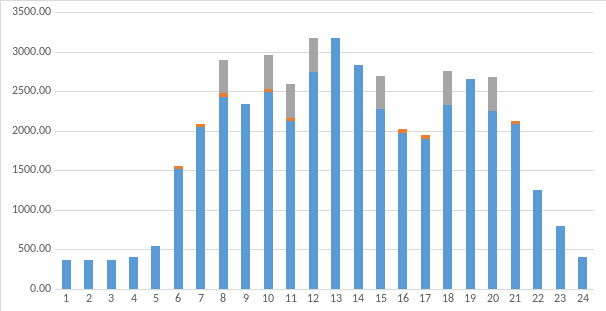

Рисунок 2.1 – Совмещенный график потребления и подачи воды

2.3 Определение расчетной подачи воды в сеть от НС-2

График водопотребления иллюстрирует равномерный водоразбор населением, вследствие чего назначен двухступенчатый график подачи воды НС-2. Принимаются часы, в которые водопотребление мало различается. Для проекта, это часы 0-5 и 22-24, которые считаются временем первой ступени графика работы насосной станции. В остальное время (с 5 до 22 часов) работают насосы второй ступени.

Производительность насосов каждой ступени определяется по формулам 2.11 и 2.12:

Q¹_нас= ∑Qч.min/nmin, м³/ч (2.11)

Q²_нас= ∑Qч.max/nmax м³/ч (2.12)

где ∑Qч.min, ∑Qч.max – суммарное водопотребление в часы меньшего и большего водозабора

nmin, nmax – продолжительность этих периодов

При этом должно выполняться условия по формулам 2.13 и2.14:

∑Qч.min+∑Qч.max=∑Qсут (2.13)

nmin+nmax=24 (2.14)

Производительность насосов первой и второй ступени м³/ч, в соответсвии с формуле 2.13:

Q¹_нас= ∑4512,25/8=564,03 м³/ч

Q²_нас= ∑40433,54/16=2527,1 м³/ч

Система водоснабжения принята с использованием водонапорной башни. График подачи насосной станции позволяет вычислить регулирующую емкость бака водонапорной башни, в которую поступает излишек воды в часы

наименьшего водопотребления, и из которой забирается недостаток воды в часы максимального водоразбора. Величина регулирующего объема рассчитывается на основе почасового расчета поступления воды в систему водоснабжения и разбора воды потребителями. Расчет выполняется в виде таблицы (таблица 2.3)

Таблица 2.3 – Определение регулирующей емкости бака водонапорной башни

Регулирующий объем Wр, м3, равен сумме (без учета знаков) максимального и минимального значений, полученных в графе «Остаток в баке». Минимальное значение - минус 217,85, максимальное значение – 2189,57 м3/ч.

Wр=217,85+2189,57=2407,42 м3

Регулирующий объем составляет 5% от суточного водопотребления, что не превышает рекомендуемых 5÷6%. Этто подтверждает рациональность принятого режима работы НС-2.

Емкость бака водонапроной башни складывается из суммы регулирующего объема Wр и противопожарного запаса Wпож по формуле 2.15:

WБ=Wр+Wпож (2.15)

Противопожарный запас воды в баке водонапорной башни рассчитывают на десятиминутную продолжительность тушения одного наружного и одного внутреннего пожаров при одновременной подаче наибольшего расхода воды на другие нужды, используя следующую формулу (2.17):

W_пож=((Q^нар_пож+Q^вн_пож)*10*60)/1000 (2.16)

где Q^нар_пож – расходы воды на наружные пожаротушение одного наиболее крупного пожара, л/с, Q^вн_пож – расход воды на тушение внутреннего пожара, принимается равным 5л/с.

W_пож=((25+5)*10*60)/1000=18

Суммарный объем бака водонапорной башни равен в соответствии формуле 2.16:
