Значение коэффициента для сжиженных газов определяется по формуле (3.4):

=

Значение коэффициента для сжиженных газов определяется по формуле (3.6):

=8,10 10^-6 5798 = 0,39

Количество эквивалентного вещества в первичном облаке определяется по формуле (3.1):

= 0,0112 · 1 · 0,23 · 1 · 1,5 = 0,0039 тонн

Количество эквивалентного вещества во вторичном облаке определяется по формуле (3.5):

(1 – 0,0112) ∙ 0,39 ∙ 1 ∙ 1,33 ∙ 0,23 ∙ 1 ∙ 1 ∙ = 0,16 тонн

По приложению А (таблица А.2) интерполированием находим значения максимальной глубины зоны возможного химического заражения первичного и вторичного облака АХОВ, определяемым эквивалентным количеством вещества и скорости ветра:

км.

км.

Полная глубина зоны возможного химического заражения Г (км), определяется по формуле (3.11):

Г = 0,85 + 0,5 0,001 = 0,85 км.

Находим и сравниваем с предельным возможным значением глубины переноса воздушных масс , определяется по формуле (3.12):

= 1 12 = 12 км.

Зона площади возможного заражения первичного и вторичного облака АХОВ определяется по формуле (3.13):

= 8,72 90 = 0,57 км²

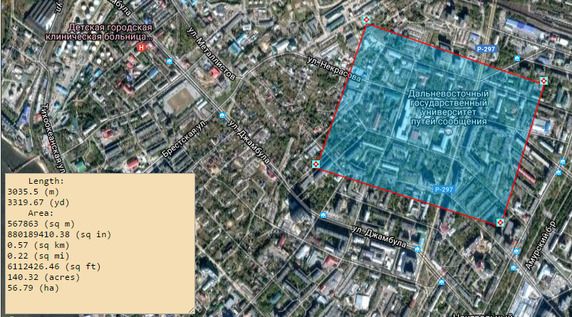

Рисунок 3.2 Спутниковый снимок на Google карте с измерениями длины и

площади через интернет ресурс «3planeta.com» – зона площади возможного заражения первичного и вторичного облака на территории города Хабаровска.

Зона площади фактического заражения определяется по формуле (3.14):

= 0,133 = 0,096 км²

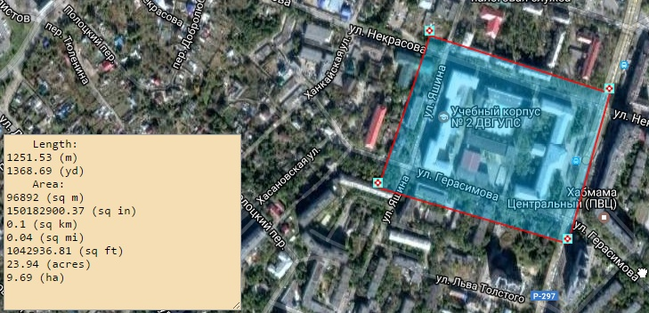

Рисунок 3.3 Спутниковый снимок на Google карте с измерениями длины и

площади через интернет ресурс «3planeta.com» – зона площади фактического заражения на территории города Хабаровска.

Временя подхода зараженного воздуха к объектам, находящиеся поблизости с источником возникновения АХОВ определяется по формуле (3.15):

ч. ~ 1 мин.

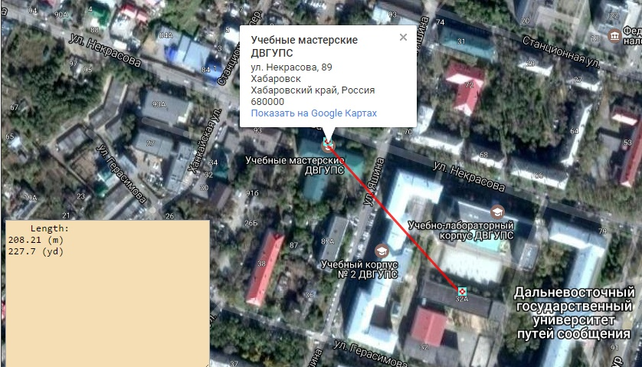

Рисунок 3.4 Спутниковый снимок на Google карте с измерением длины

через интернет ресурс «3planeta.com» – вид сверху на учебные мастерские ДВГУПС, расположенный по адресу: ул. Некрасова, дом 89.

ч. ~ 2 мин.

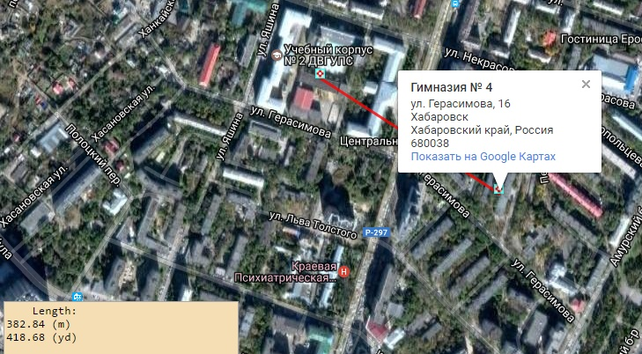

Рисунок 3.5 Спутниковый снимок на Google карте с измерением длины

через интернет ресурс «3planeta.com» – вид сверху на Гимназию № 4, расположенный по адресу: ул. Герасимова, дом 16.

Пользуясь приложением Б, определяем размер зон химического заражения, их зависимость от характера метеорологических условий и местности, воздействия современных средств поражения противника по объекту, не обладающему свойствами потенциально опасного объекта.

3.2 Возможность потерь населения, рабочих и служащих от АХОВ в зоне заражения

Потеря служащих, рабочих и проживающих вблизи от объектов населения и личного состава формирования гражданской обороны, оказавшиеся в зоне заражения и участвующие в ликвидации последствий чрезвычайных ситуаций, зависящие уровнем их защищенностью и своевременного использования средств коллективной или индивидуальной защиты.

Количество служащих, рабочих и находящиеся вблизи граждане, в зоне заражения, подсчитываются по их наличию на объектах и территориях.

Возможная потеря людей в зоне заражения определяется по приложению А (таблица А.7). [2, 3, 6]

Количество потерь людей в зоне химического заражения составляет: легкая степень – 25%, средняя и тяжелая степень – 40%, со смертельным исходом – 35%

В качестве реального расчета заблаговременного прогнозирования потери рабочих, служащих и населения от АХОВ в зоне заражения на территории объекта ДВГУПС определяем следующее:

• общее количество людей без противогазов на улице, в простейших укрытиях и зданиях;

• общее количество людей с противогазами на улице, в простейших укрытиях и зданиях;

• количество потерь людей в зоне химического заражения легкой, тяжелой и смертельной степени.

Полученные данные:

Общее количество НРС  13900 человек (85% от общего числа работников и учащихся).

Потеря людей:

6742 человека без противогазов – 70%

Остальные 30% распределим между людьми с противогазами находящиеся в здании (3058 человек) – 22% и теми, кто находится на улице (1112 человек) – 8%

На улице:

4170 человек + 1112 человек = 5282 человек – 100%

1112 человек – х

%

В здании:

5560 человек + 3058 человек = 8618 человек – 100%

3058 человек – х

%

Далее по таблице А.7 определяем возможность потери рабочих, служащих и населения от АХОВ в зоне заражения – %, и после интерполируем.

– на улице:

%

– в здании:

%

– 30_{ост. потери} %

Таким образом, мы получили средние потери от общего количества НРС  13900 человек, а то есть (6742 человека + 28 человек) – 6770 человек без противогазов. Далее определяем количество потерь людей в зоне химического заражения легкой, тяжелой и смертельной степени.

25% = 1693 человека с легкой степенью;

40% = 2708 человек тяжёлой и средней степенью;

35% = 2370 человек со смертельной степенью.

Проверим, верна ли данная методика, для этого мы среднее количество умножим на 2 или разделим на 0,5 (оставшееся половина от общего количества НРС  13900 человек):

1. 6770 человек  13540 человек

2. человек

Оставшееся 360 человек (360 человек / 13900 человек 100 % ) – 2,5% покинуло зону возможного химического заражения от АХОВ, остальные (13900 человек – 6770 человек) – 7130 человек успешно защищены от возможного химического заражения АХОВ. Таким образом, мы получили равное количество людей к числу НРС.

3.3 Прогнозирование обстановки в условиях воздействия обычных и современных средств поражения противника по объекту, не обладающему свойствами потенциально опасного объекта

Прогнозирование обстановки в условиях военного конфликта с применением обычных и современных средств поражения противника, является основополагающим фактором для своевременного реагирования и выявления внешних и внутренних угроз национальной безопасности РФ, обеспечение суверенитета и территориальной целостности РФ.

Осуществление основных видов АСДНР (аварийно-спасательные и другие неотложные работы) на объектах тыла, не обладающих свойствами потенциально опасного объекта, а также на радиационно-опасных объектах, гидротехнических сооружениях, когда поражаются их критические элементы, не являющихся ядерными реакторами или напорным фронтом соответственно.

Основополагающим современным фактором прогнозирования инженерной обстановки является зависимость степени разрушения зданий и сооружений от воздействия избыточного давления во фронте ударной волны применяемых потенциальным противником боеприпасов. [2, 17, 19]

Допустимые условия:

– удары наносятся по критическим элементам объекта. Степень разрушения объекта – средняя;

– зоны разрушений от различных боеприпасов не накладываются друг на друга;

– при воздействии обычных и современных средств поражения противника на здания и сооружения принимается, что радиус зоны полных разрушений кирпичных и железобетонных промышленных зданий с несущими наружными и внутренними продольными стенами, и железобетонными перекрытиями от типового единичного боеприпаса с массой взрывчатого вещества, эквивалентного 400 кг тротила, составляет 45 м, что соответствует избыточному давлению во фронте воздушной ударной волны, равному 0,5 кгс/см²;

– для определения общих потерь персонала объекта от типового единичного боеприпаса площадь зоны общих потерь принимается равной площади полных разрушений кирпичных и железобетонных промышленных зданий с несущими наружными и внутренними продольными стенами, и железобетонными перекрытиями;

– для автомобильных и железнодорожных мостов, тоннелей показатели возможной обстановки принимаются, как равные нулю. Их разрушение влияет только на провозную способность соответствующего вида транспорта.

В качестве реального расчета заблаговременного прогнозирования обстановки в условиях воздействии обычных и современных средств поражения противника по объекту, не обладающему свойствами потенциально опасного объекта ДВГУПС определяем следующее:

• количество типовых боеприпасов, применяемых по объекту;

• площадь завалов на объекте;

• высоту завалов на объекте;

• объемы завалов, подлежащих разборке на объекте;

• площадь поиска пострадавших в завалах;

• протяженность маршрутов и проездов в завалах, подлежащих расчистке;

• протяженность маршрутов ведения инженерной разведки;

• количество заваленных защитных сооружений гражданской обороны;

• количество аварий на коммунально-энергетических сетях;

• общие потери среди персонала;

• санитарные потери;

• безвозвратные потери;

• численность пострадавших, нуждающиеся в первой медицинской помощи;

• численность пострадавших, нуждающихся в эвакуации и в лечебные учреждения;

• численность персонала объекта, эвакуируемого в безопасные районы;

• потребность во временном жилье;

• численность персонала объекта, подлежащего жизнеобеспечению;

• удельный объем разбираемого завала для извлечения одного пострадавшего;

• объемы завалов, подлежащих разборке для извлечения пострадавших и погибших среди персонала объекта;

• завалы, подлежащих сплошной разборке для восстановления функционирования объекта.

3.3.1 Объемы завалов, подлежащих разборке

Объемы завалов (V , м³) на объекте определяется по формуле:

(3.16)

где S – площадь завалов, м²;

– плотность застройки объекта, %;

– высота завалов, м.

Площадь завалов ( S , м²) на объекте определяется по формуле:

S = , (3.17)

где 6400 – размерный коэффициент, определяемый зону площади полных разрушений от типового боеприпаса, м²/ед;
