1. Архитектурно-строительный раздел
1.1. Эскизное проектирование
1.1.1. Технико-экономическая характеристика района строительства
Хабаровск - административный центр Дальневосточного федерального округа РФ и Хабаровского края. Крупный экономический, транспортно-логистический, политический и культурный центр Дальнего Востока России. Население – 607343 чел. (2015). Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу реки Амур на Среднеамурской низменности, вблизи границы с Китаем (до ближайшего посёлка Фуюань около 65 км).
Основан в 1858 г. как военный пост Хабаровка, назван в честь русского землепроходца XVII в. Ерофея Хабарова, прошедшего на судах по всему Амуру. С 1880 г. – город Хабаровка, административный центр Приморской области. В Хабаровск переименован в 1893 г.
К началу рыночных преобразований (1990) Хабаровск сформировался как многофункциональный экономический центр общегосударственного значения. В производственной сфере ключевыми являлись промышленность, транспорт и строительство. В непроизводственной сфере – образование, здравоохранение, наука. Из предприятий и организаций города 9 большая доля приходится на предприятия торговли и общественного питания (41,4%), промышленности (10,2%), строительства (13,4%). Наибольший удельный вес в валовом продукте города Хабаровска приходится на транспортную отрасль – 35,8%. В городе есть два аэропорта, четыре железнодорожные станции, узел автодорог, речной порт. Основными отраслями промышленности являются: энергетика (36,5% объема промышленного производства), пищевая (20,8%), машиностроение и металлообработка (12,6%). Непосредственно в Хабаровске имеются крупные промпредприятия: заводы «Дальдизель», «Дальэнергомаш», «Амур- кабель» и др., также деревообрабатывающий, нефтеперерабатывающий, асфальтобетонный, заводы железобетонных конструкций.
Хабаровский край занимает первое место на Дальнем Востоке по выпуску извести, кирпича, сборного железобетона и т.д., второе место после Приморья по производству электроэнергии и цемента.
1.1.2. Природно-климатические характеристики района строительства
Климатические характеристики района строительства, используемые для технических расчетов, приведены в таблице 1.1.
Таблица 1.1 – Природно-климатические характеристики района строительства
| Наименование характеристики | Характеристика | Источник | ||
| 1. Место строительства | г. Хабаровск | по заданию | ||
| 2.Климатический район и подрайон строительства | 1В | [1, прил. А, рис.А.1] | ||
| 3. Зона влажности района строительства | Нормальная | [2, прил. В] | ||
| 4.Температура воздуха наиболее холодной пятидневки, обеспеченностью 0,92, °С | -29 | [1, табл.3.1] | ||
| 5. Средняя температура воздуха, °С, периода со средней суточной температурой воздуха ≤ 8 °С | –9,5 | [1, табл. 3.1] | ||
| 6. Продолжительность, сут, периода со средней суточной температурой воздуха ≤ 8 °С | 204 | [1, табл. 3.1] | ||
| 7. Средняя температура воздуха, °С, периода со средней суточной температурой воздуха ≤ 0 °С | –13,6 | [1, табл. 3.1] | ||
| 8. Продолжительность, сут, периода со средней суточной температурой воздуха ≤ 0 °С | 158 | [1, табл. 3.1] | ||
| 9. Средняя температура воздуха, среднее парциальное давление водяного пара | °С | гПа | [1, табл. 5.1, табл. 7.1] | |
| январь | -20,2 | 0,9 | ||
| февраль | -16,1 | 1,2 | ||
| март | -6,8 | 2,4 | ||
| апрель | 4,5 | 4,7 | ||
| май | 12,3 | 8,1 | ||
| июнь | 18,0 | 14,4 | ||
Продолжение таблицы 1.1
| Наименование характеристики | Характеристика | Источник | |
| июль | 21,3 | 19,6 | |
| август | 19,6 | 18,6 | |
| сентябрь | 13,5 | 11,9 | |
| октябрь | 4,9 | 5,7 | |
| ноябрь | -7,3 | 2,5 | |
| декабрь | -17,7 | 1,2 | |
| за год | 2,2 | 7,6 | |
| 10. Преобладающее направление ветра за декабрь-февраль | ЮЗ | [1, табл. 3.1] | |
| 11. Максимальная из средних скоростей ветра по румбам за январь, м/с | 3,9 | [1, табл. 3.1] | |
| 12. Снеговой район, расчетный вес снегового покрова, кПа (кг/м2 ) | II район 1,2 (120) | [3, п. 10.2, табл. 10.1, прил. Ж, карта 1] | |
| 13. Ветровой район, нормативное значение ветрового давления, кПа (кг/м2 ) | III район 0,38 (38) | [3, п. 11.1.4, табл. 11.1, прил. Ж, карта 3] | |
| 14. Сейсмичность района, баллы | 6 | [4, прил. Б] | |
1.1.3. Требования, предъявляемые к зданию
Каждое здание должно удовлетворять следующим требованиям: функциональная целесообразность; техническая целесообразность: прочность, устойчивость, долговечность; архитектурно-художественная выразительность; экономическая целесообразность; пожарная безопасность.
1.1.3.1. Требования к объемно-планировочному решению здания
Композиция и структура застройки выбрана с учетом архитектурного стиля существующих зданий. Объёмно-планировочные решения соответствуют согласованному эскизу застройки. Силуэт проектируемой застройки дополняет и объединяет сложившуюся застройку и вносит элемент современности в облик города.
Жилой дом представляет собой прямоугольное двухсекционное в плане здание с осевыми размерами 13,02 х 39,40 м.
За относительную отметку 0,000 принята отметка чистого пола первого этажа подъезда, соответствующая абсолютной отметке 41,20 м.
Максимальная отметка здания составляет +30,740 м.
Жилой дом ориентирован главным фасадом на юго-восток в сторону ул. Радищева, что обеспечивает его достаточной инсоляцией и аэрацией.
Основной задачей являлось создание архитектурного решения жилого здания, отвечающего заданию заказчика и создающего образ современного удобного объекта с современной планировкой, техническим оснащением, применением современных материалов на фасаде, которое бы вписывалось в существующую застройку, улучшало и дополняло бы её со своей стороны.
Планировочная структура этажа достаточно проста и логична: жилые помещения, горизонтальные и вертикальные коммуникации, технические и вспомогательные помещения.
12-ти этажный 2-х секционный жилой дом на 90 квартир запроектирован из железобетонных панелей с облицовкой фасадов фасадной штукатуркой с высотой жилого этажа 2,7 м.
Кроме 10-ти жилых этажей предусмотрен нежилой этаж на отметке -3,240 с высотой этажа в чистоте 3,0 м. На нежилом этаже расположены электрощитовая, помещение связи, тепловой узел, кладовая уборочного этажа и технические помещения. По пожарной и взрывопожарной опасности помещения нежилого этажа относятся к категории Д (пониженная пожароопасность), кроме электрощитовой, которая относится к категории В4 (пожароопасность).
Здание запроектировано с четырехскатной кровлей, образующей нежилой этаж на отметке +27,005 м, высота этажа в чистоте под коньком составляет 3,4 м. Кровля выполнена из крашеного шиферного листа.
Разработанный индивидуальный проект жилого дома соответствует нормам требований СНиП об инсоляции и аэрации помещений, сохранения тепловых ресурсов и обеспечению противопожарной и эвакуационной безопасности.
Инсолируемые квартиры повышенной комфортности с площадями жилых помещений, запроектированными по желанию заказчика, предназначены для семей различного количественного и демографического состава.
В каждой квартире запроектировано по две или три (в зависимости от количества комнат) лоджии и одному санузлу. Высота этажа в чистоте составляет 2,5 м.
Жилой дом обеспечен всеми необходимыми инженерными коммуникациями, способным обеспечить транспортировку пожарных подразделений.
1.1.3.2. Функциональные требования

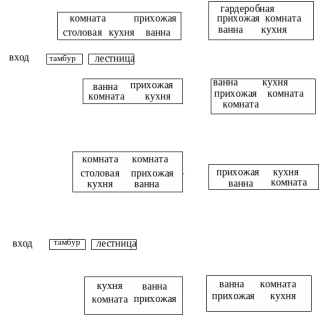

Рисунок 1.1 - Функциональная схема 1-го этажа

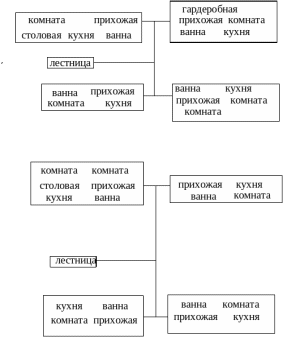

Рисунок 1.2 - Функциональная схема 2-9го этажа
1.1.3.3. Санитарно-гигиенические требования
Санитарно-гигиенические требования предназначены для предотвращения неблагоприятного воздействия микроклимата рабочих мест, производственных помещений на самочувствие, функциональное состояние, работоспособность и здоровье человека.
Санитарно-гигиенические требования включают комплекс параметров, характеризующих микроклимат помещений: температуру внутреннего воздуха, относительную влажность, кратность воздухообмена, освещенность помещений, характеристики акустического режима помещений, требования звукоизоляции ограждающих конструкций.
Санитарно-гигиенические требования и санитарно-технические устройства приведены в таблице 1.2.
Таблица 1.2. - Санитарно – гигиенические требования 1.1.3.3. Санитарно-гигиенические требования
Санитарно-гигиенические требования предназначены для предотвращения неблагоприятного воздействия микроклимата рабочих мест, производственных помещений на самочувствие, функциональное состояние, работоспособность и здоровье человека.
