Основываясь на эмпирических данных, нами получена регрессионная модель скорости оседания частиц грубодисперсного аэрозоля H₂SO₄ в функции размера этих частиц m , где m – размер частиц аэрозоля, a и b – параметры регрессионной модели.

Глубина L распространения образовавшегося облака грубодисперсного аэрозоля H₂SO₄ с учетом полученной регрессионной модели описывается предложенной зависимостью _{(Po,tв,Vв)=const} , где - скорость оседания частиц аэрозоля в функции размера данных частиц (m) при фиксированных значения атмосферного давления , температуры атмосферного воздуха и скорости приземного ветра , - средняя высота механического измельчения (диспергирования) H₂SO₄ в результате обрушения столба жидкости на подстилающую поверхность [13].

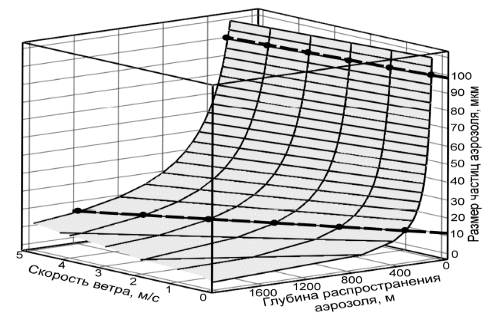

Рисунок 2.3 Глубина распространения дисперсного аэрозоля H₂SO₄ в зависимости от размеров частиц и скорости приземного ветра [13]

Глубина распространения аэрозоля существенно зависит от размера частиц и скорости приземного ветра. Данная зависимость для рассматриваемой высоты обрушения столба жидкости на подстилающую поверхность показана на рисунке 2.3.

Основываясь на вышесказанном, выделим две характерные зоны поражения человека при аварийных выбросах серной кислоты.

• Первая зона. На расстоянии мене , в непосредственной близости от места разлития серной кислоты при мгновенном разрушении резервуара определяющим будет капельно-жидкое воздействие разбрызгиваемых капель серной кислоты с диаметром частиц d>100 мкм , а так же воздействие потока растекающейся жидкости. В этой зоне можно ожидать тяжелые химические ожоги кожных покровов и глаз с возможным смертельным исходом среди военнослужащих.

• Вторая зона. На расстоянии превышающим от места разлития серной кислоты, формируется зона грубодисперсного аэрозоля с диаметрами капель в пределах 100мкм>d>10мкм. Частицы размером более 10 мкм задерживаются в верхних дыхательных путях, не достигая легких. В этой зоне определяющим будет ингаляционно-капельное поражение людей, приводящее к химическим ожогам кожных покровов и глаз, прижиганию слизистой верхних дыхательных путей у военнослужащих [8].

Зоны поражения при реализации аварии по сценарию с мгновенным разрушением резервуара, с последующим разлитием серной кислоты на подстилающую поверхность, разбрызгиванием капель и образованием грубодисперсного аэрозоля H₂SO₄ с учетом розы ветров, показаны в Приложении к настоящей работе. Зоны поражения сформированы с учетом восьмирумбовой розы ветров специфика поражения разбрызгиваемыми каплями и грубодисперсным аэрозолем H₂SO₄ – воздействие только на открыто расположенных в пределах зоны поражения военнослужащих. Максимально возможное количество смертельно пораженных вследствие капельно-жидкого воздействия аэрозоля средя работников химического склада, одномоментно оказавшихся в рассматриваемом румбе розы ветров, может составить 2-3 человека. В этой зоне определяющим будет непосредственное воздействие аэрозоля H₂SO₄ с диаметром частиц d>100 мкм, приводящее к тяжелым химическим ожогам кожных покровов и глаз с возможным смертельным исходом.

3 Способы защиты персонала от чрезвычайных ситуаций

3.1 Общие принципы исследования устойчивости объекта

Под устойчивостью работы промышленного объекта понимают способность объекта выпускать установленные виды продукции в объемах и номенклатуре, предусмотренных соответствующими планами в условиях ЧС, а также приспособленность этого объекта к восстановлению в случае повреждения. Для объектов, не связанных с производством материальных ценностей (транспорта, связи, линий электропередач и т. п.) устойчивость определяется его способностью выполнять свои функции. Под устойчивостью технической системы понимается возможность сохранения ею работоспособности при ЧС.
Повышение устойчивости технических систем и объектов достигается главным образом организационно-техническими мероприятиями, которым всегда предшествует исследование устойчивости конкретного объекта. На первом этапе исследования анализируют устойчивость и уязвимость его элементов в условиях ЧС, а также оценивают опасность выхода из строя или разрушения элементов или всего объекта в целом.

На этом этапе анализируют:

• надежность установок и технологических комплексов;
  последствия аварий отдельных систем производства;

• распространение ударной волны по территории предприятия при взрывах сосудов, коммуникаций, ядерных зарядов и т. п.;

• распространение огня при пожарах различных видов;

• рассеивание веществ, высвобождающихся при ЧС;

• возможность вторичного образования токсичных, пожаро- и взрывоопасных смесей

Основа устойчивости объекта и защиты персонала от ЧС заключается в:

• изучении особенностей специфики объекта, осуществляющего повседневную деятельность;

• оценке опасных свойств веществ, используемых или хранящихся на объекте;

• выявлении возможных причин возникновения чрезвычайных ситуаций или иных угроз жизни и здоровью людей;

• разработке систем предотвращения кризисных ситуаций;

• разработке мероприятий по ликвидации чрезвычайных ситуаций;

• разработку организационно-технических мероприятий по обеспечению пожарной, химической, экологической и электробезопасности.

Исследование устойчивости функционирования объекта начинается задолго до ввода его в эксплуатацию, на стадии проектирования. Такое же исследование объекта проводится соответствующими службами на стадии технических, экономических, экологических и иных видов экспертиз. Каждая реконструкция или расширение объекта также требует нового исследования устойчивости. Таким образом, исследование устойчивости – это не одноразовое действие, а длительный, динамичный процесс, требующий постоянного внимания со стороны руководства, технического персонала, служб гражданской обороны.

Исследуемый объект, а именно войсковая часть 75653, включает наземные здания и сооружения основного и вспомогательного назначения, складские помещения и здания административно-бытового назначения. Во всех зданиях и сооружениях основного и вспомогательного назначения размещается типовое технологическое оборудование, сети газо-, тепло-, электроснабжения. Между собой здания и сооружения соединены сетью внутреннего транспорта, сетью энергоносителей и системами связи и управления. На территории части расположены сооружения автономных систем электро- и водоснабжения, а также отдельно стоящие технологические установки. Здания и сооружения возводились строительными частями Министерства Обороны СССР по типовым проектам, из унифицированных материалов. Проекты производств выполнялись по единым нормам технологического проектирования, что приводит к среднему уровню плотности застройки (обычно 30–60 %). Все это дает основание считать, что для всех военных объектов построенных МО СССР и ныне эксплуатируемых, независимо от профиля и назначения, характерны общие факторы, влияющие на устойчивость объекта и подготовку его к работе в условиях ЧС.

В настоящее время основными способами защиты населения, в том числе и производственного персонала, являются:

• укрытие в защитных сооружениях;

• проведение эвакуационных мероприятий;

• использование средств индивидуальной защиты.

Учитывая, что в условиях ЧС сроки проведения защитных мероприятий могут оказаться крайне ограниченными, необходимо средства защиты готовить заранее, а способы их применения отрабатывать постоянно.

Подготовка защитных сооружений должна проводиться при производстве жилого, административного и промышленного строительства. Необходимость строительства защитных сооружений обычно диктуется наличием условий, такими как: важность объекта, высокая степень опасности производства и особенности района расположения. На рассматриваемом мной объекте такие сооружения отсутствуют.

Одной из наиболее вероятных чрезвычайных ситуаций, которая может произойти на абсолютно любом объекте, является пожар. Причины индустриальных пожаров обычно кроются в профессиональной безграмотности, низкой квалификации и отсутствии производственной дисциплины работников. По статистике, из-за нарушений правил эксплуатации происходит до 75 % чрезвычайных ситуаций. Меньшая часть происшествий вызвана низким качеством строительных работ (15 %) и ошибками при проектировании предприятий (7,5 %). В целях обеспечения пожарной безопасности, организации противопожарного режима на территории части, а так же для немедленного реагирования в случае возникновения чрезвычайной ситуации в войсковой части 75653 сформировано ведомственное подразделение противопожарной защиты и спасательных работ. Условия осуществления деятельности, несения службы личным составом подразделения определяются соответствующими положениями, согласованными с Государственной противопожарной службой, а именно с ФГКУ «21 отряд ФПС по Хабаровскому краю».

Основными направлениями взаимодействия войсковой части 75653 с ФГКУ "21 отряд ФПС по Хабаровскому краю" являются [14]:

• разработка и согласование проектов инструкций и иных, необходимых организационно-распорядительных документов по вопросам обеспечения пожарной безопасности

• содействие в сфере пожарного аудита и оценки рисков;

• проверка пожарно-технического вооружения, в том числе: пожарных автомобилей, автолестниц, пожарных мотопомп, насосов, рукавов и т.д.

• проверка пожарных гидрантов, находящихся на территории части, и внутреннего пожарного водоснабжения;

• обучение военнослужащих и лиц гражданского персонала мерам пожарной безопасности;

• разработка оперативных планов действий пожарно-спасательных расчетов по тушению пожаров, совместное участие в подготовке планов ликвидации аварий и аварийных ситуаций на охраняемых объектах.

Наиболее опасным объектами с точки зрения возникновения чрезвычайной ситуации и тяжести последствий от нее являются, как мы уже рассмотрели, два объекта: котельная и химический склад. Рассмотрим подробнее какие способы и мероприятия реализованы на каждом объекте по предупреждению аварий и защите персонала. Так же рассмотрим способы защиты персонала соседних зданий с массовым пребыванием людей, которые попадают в зону вероятного поражения при аварии.

3.2 Способы защиты персонала реализованные на котельной и мазутохранилище

Основой безопасности работы в котельной и предупреждения связанных с ней аварий, на мой взгляд, является постоянный контроль работы оборудования. Ежегодно, перед началом отопительного сезона, проводится проверка Ростехнадзором котельной, а так же котельного оборудования. Помимо технического состояния проверяется документация, в том числе: приказ о подготовке объекта к работе в зимний период, положение по организации и осуществлению производственного контроля за соблюдением требований промышленной безопасности на опасном производственном объекте, положение о порядке технического расследования причин аварий и инцидентов и их учета на опасном производственном объекте, оба положения согласовываются в Ростехнадзоре, приказы о назначении ответственных лиц за исправное состояние и безопасную эксплуатацию опасного производственного объекта, технические паспорта.

Причины возникновения пожара, взрыва или разлива мазута на котельных данного типа чаще всего в нарушении подачи топлива на одном или нескольких котлах. Надо учесть, что при ликвидации аварии на котельной действия оперативного персонала направляются на устранение опасности для самого персонала и при возможности на предотвращение развития аварии, сохранение в работе оборудования, не затронутого аварией, восстановление тепловой и электрической схем и максимально возможной нагрузки.

Подача мазута может быть прекращена или ограничена вследствие остановки мазутонасосной, подачи в котельную увлажненного мазута, срыва работы мазутных насосов, разрыва магистральных мазутопроводов или мазутопроводов в пределах котла; ошибочных переключений в схеме мазутопроводов,
неправильной работы регулятора топлива. При появлении признаков, характеризующих поступление в топку котла увлажненного мазута, принимаются меры по предотвращению попадания влаги с топливом, а именно переключение на резервный мазутный бак. Если из-за поступления увлажненного мазута гаснет факел в топке и котел останавливается защитой, последующая его растопка на мазуте осуществляется только после выявления и устранения причины попадания воды с мазутом. В случае разрыва мазутопровода внутри котельной отключается поврежденный участок мазутопровода ближайшими задвижками с обеих сторон и немедленно останавливаются котлы, находящиеся в зоне выхода мазута. Значительное снижение давления топлива влечет за собой опасность затягивания факела в устье горелки, обрыва факела и взрыва в топке. Поэтому не допускается работа горелки при давлении ниже 5 кПа и выполняется защита выключающая котел при падении давления. При понижении давления газа до уровня срабатывания защиты и отключении котла последующая растопка котла осуществляется на мазуте. При отсутствии мазута растопка котлов производится на газе с принятием особых мер предосторожности, указанных в действующих нормативных документах и инструкциях предприятия. При резком снижении давления газа перед котлом до уровня, не достигшего уставки срабатывания защиты, газомазутные котлы немедленно разгружаются и переводятся на сжигание мазута от мазутопроводов, находящихся в резерве. Параллельно выясняется причина снижения давления газа, дается команда мазутному хозяйству на включение дополнительных мазутных насосов и поддержание максимального давления, а также на подъем температуры в напорном мазутопроводе до номинальной.

Котельная – техническое помещение, в котором происходит нагрев теплоносителя, передающегося посредством сети труб потребителям. Очень важно оборудовать котельное помещение таким образом, чтобы в случае аварии были применены оперативные действия по устранению проблемы. Самой распространенной причиной чрезвычайных происшествий на котельной является взрыв нагревательного котла и пожар в машинном зале, поэтому актуальным способом защиты персонала в данном случае является наличие пожарной сигнализации. Пожарной сигнализацией оборудованы все помещения и коридоры здания котельной за исключением санузла, моечных и других помещений с мокрыми процессами, а также лестничные клетки и другие технические помещения, где отсутствуют сгораемые материалы.

Защищаемые помещения имеют следующие характеристики:

• отапливаемые;

• относительная влажность воздуха до 80%;

• скорость потока воздуха не более 1 м/сек.

На территории центра производится круглосуточный контроль работоспособности установок приема сигналов охранно-пожарной сигнализации. Проектом предусмотрена регистрация загорания при помощи прибора приемно-контрольного охранно-пожарного и передача информации о пожаре на пульт дежурной службе войсковой части. В дежурном режиме приемно-контрольные приборы, расположенные в помещении начальника смены, в помещении персонала котельной и в каждом машинном зале осуществляют контроль исправности извещателей, соединительных линий и шлейфов сигнализации. При повреждении соединительных линий и шлейфов с пожарными извещателями выдается сигнал о неисправности. При возникновении загорания, при появлении дыма в охраняемых помещениях срабатывают дымовые пожарные извещатели типа ИП212-3СУ, ИП212-4СБ или извещатели пламени типа "Пульсар 1-011П". При срабатывании пожарных извещателей приемно-контрольный прибор выдает акустический и световой сигналы тревоги с указанием номера зоны, в который включен сработавший извещатель. На путях эвакуации людей установлены ручные пожарные извещатели типа ИПР-3СУ. Выбор пожарных извещателей указанного типа обосновывается наиболее полным соответствием их параметров характеристикам охраняемых помещений. Система пожарной сигнализации формирует командный импульс на включение системы светового и звукового оповещения о пожаре. В войсковой части 75653 данным проектом предусмотрена связь по телефонной линии с центральным пультом охраны города, то есть с дежурной службой МЧС. Для связи между мазутохранилищем и котельной была установлена аппаратура радиоуправления охранной сигнализацией, которая предназначена для передачи сообщения о возникшем пожаре. Система пожарной сигнализации относится к I категории надежности электроснабжения и, согласно ПУЭ, обеспечивается электроэнергией от двух независимых источников электроснабжения. В качестве резервного источника электроснабжения в системе пожарной сигнализации используются аккумуляторные батареи.

Характеристики
