Из данного выражения видно, что при обосновании требуемого снижения шума от ГУ трубчатых печей, соответствующего минимуму приведенных затрат на шумозащитные средства, необходимо принимать во внимание величину поверхности S, подвергаемую акустической обработке. Данное обстоятельство следует учитывать на стадии проектирования печных агрегатов и при разработке специальных мер по борьбе с шумом горелок печей [32].
Заключение
Данные результаты исследований парка горелочных устройств и опыта эксплуатации технологических печей НПЗ позволяют обобщить и рекомендовать следующее.
Показано, что работа горелочных устройств нефтезаводских печей сопровождается шумовым воздействием на обслуживающий персонал.
Выбор рациональной конструкции горелок и форсунок для эффективной работы трубчатых печей должен определяться не только факторами технологического и теплотехнического характера, но и соответствовать современным экологическим требованиям их малошумной работы с целью охраны окружающей среды от шумового воздействия. Дан анализ причин возникновения и основных источников шума при эксплуатации горелочных устройств [12].
Оценку экологичности эксплуатации горелок по уровню создаваемого шума предлагается производить по условной их классификации: горелки малошумные (< 80 дБА); шумные (80+100 дБА) и особо шумные (> 100 дБА).
Результаты исследований также показывают, что с увеличением параметра крутки воздуха возрастает уровень создаваемого шума при работе ГУ. Это объясняется тем, что сильная закрутка воздушного потока приводит к уплотне-нию факела, укорочению его длины и появлению шума пламени, что приводит к повышению уровня звукового давления.
В то же время наиболее шумными являются горелочные устройства кинетического принципа сжигания топлива, в основном инжекционного типа ГИК, ГЭВК, ГГМ и др., не удовлетворяющие экологическим требованиям.
Горелочные устройства инжекционного типа ГИК, ГЭВК, ГГМ и др. нуждаются в специальных шумозащитных средствах [12].
На основании анализа физической природы шумообразованпя применительно к горелочным устройствам нефтезаводских печей разработан и рекомендован комплекс мероприятий, снижающих на 5-20 дБ уровень шума в источнике его возникновения, по пути его распространения; а также организационно-технические методы, улучшающие условия труда обслуживающего персонала.
Стоит также отметить, что результаты данных исследований были опубликованы в печати - "Тезисы докладов Межвузовской 74-й студенческой научно практической конференции ДВГУПС" (приложение В), а также данная работа была представлена на Краевом смотре-конкурсе студенческих работ по охране труда, на котором она заняла первое место (приложение Г).
Список использованных источников:
-
Об охране окружающей среды [Текст]: федер.закон: [принят 10 января 2002 г. № 7-ФЗ] - М.: Норматика 2015. — 64 с.
-
Дмитриев, Ю.В. Комплексные исследования работы факельных горелок трубчатых печей НПЗ [Текст] / Ю.В. Дмитриев, Н.А. Кожин, В.Д. Катин.//Нефтепереработка и нефтехимия: НТИС. - М.: ЦНИИТОнефтехим, 2004. - № 2. - С. 41-45.
-
Катин, В.Д. Влияние параметров газовых горелок, технологических печей на уровень создаваемого шума [Текст] / В.Д. Катин, И.Г. Киселев, А.Р. Эйсмонт //Нефтепереработка и нефтехимия: НТИС. - М.: ЦНИИТЭнефтехим, 2003. № 11. - С. 41-44.
-
Карпов, Ю.В. Защита от шума и вибрации на предприятиях химической промышленности [Текст]: учеб. пособие для студ. / Ю.В. Карпов, Л.А. Дворянцева. - М.: Химия, 2008. - 118 с.
-
Глушитель шума для горелочных устройств топливо использующих агрегатов [Текст]: Инф. листок. / В.Д. Катин // СНбЦНТИ, - 2006. - № 223. - 4 с.6.
-
Эффективное использование природного газа в энергетических установках [Текст]: Справочное пособие / Л.И. Друскин. - М.: Энергоатомиздат. 2002. - 176 с.
-
Основы сжигания газового топлива [Текст]: Справочное пособие / А.С. Иссерлин. - Л.: Недра, 2007. - 336 с.
-
Рациональное использование газа в энергетических установках [Текст]: Справочное руководство./ Под ред. А.С. Иссерлина - Л.: Недра, 2006. - 424 с.
-
Ахмедов, Р.Б., Цирульников Л.М. Технология сжигания горючих газов и жидких топлив [Текст]: Справочное пособие / Р.Б. Ахмедов, Л.М. Цирульников. - Л.: Недра, 2005. - 238 с.
-
Охрана окружающей среды при эксплуатации трубчатых печей [Текст]: Справочное пособие / В.Д. Катин. - С.-Петербург: ПГУПС, 2004. - 231 с.
-
Колмогоров А.Н. Проектирование высокоэффективных печных агрегатов для нефтеперерабатывающих заводов [Текст] / А.Н. Колмогоров [и др.]. - М.: ЦНИИТЭнефтехим, 2005. — № 2, 3. - 88 с.
-
Катин, В.Д. Обеспечение шумобезопасности горелочных устройств нефтезаводских печей [Текст]: Справочное пособие / В.Д. Катин, Б.А. Мамот, А.А. Балюк. - М.: ЦНИИТЭнефтехим, 2005. - с. 56.
-
ГОСТ 12.1.003-2014. Система стандартов безопасности труда. Шум. Общие требования безопасности [Текст]. – Взамен ГОСТ 12.1.003-83; введ. 2015-11-01. – М.: Изд-во стандартов, 2015. – 28 с.
-
Катин, В.Д. Экологическая эффективность горелочных устройств трубчатых печей [Текст] / В.Д. Катин, И.Г. Киселев, А.Р. Эйсмонт //Нефтепереработка и нефтехимия: НТИС. - М.: ЦНИИТЭнефтехим, 2007. № 3. - 56 с.
-
Катин, В.Д. Борьба с шумом и улучшение условий труда [Текст] / В.Д. Катин, B.C. Филатов, Б.М. Кривоногов //Нефтепереработка и нефтехимия: НТИС. - М.: ЦНИИТЭнефтехим, 2005. № 1. - С. 10-30.
-

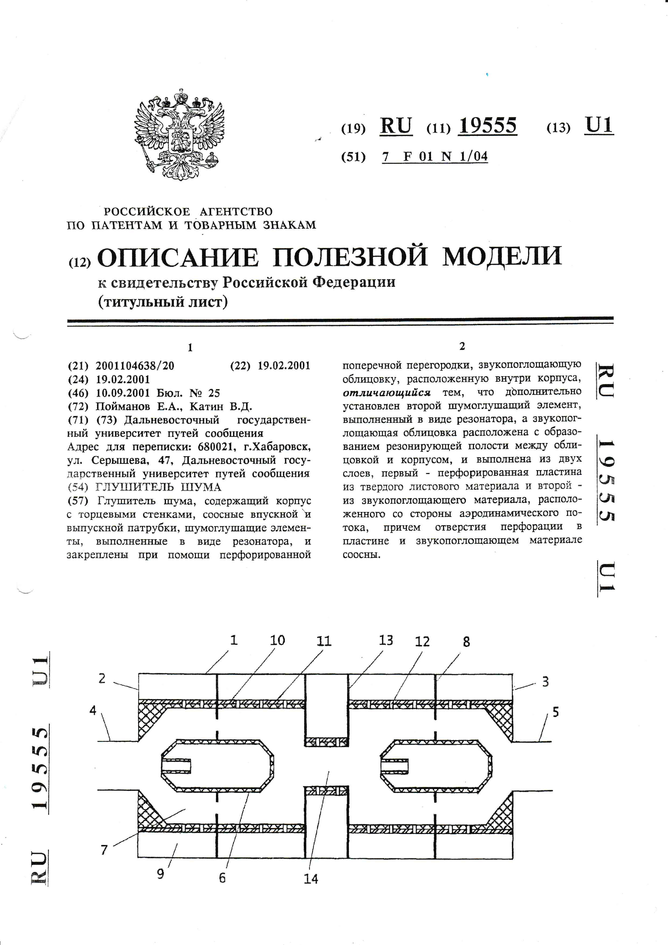

Пат. 19555 Российская Федерация, F01 №1/04. Глушитель шум [Текст] / Катин В.Д., Пойманов Е.А.; опубл. 10.09.01. Бюл. №25.
-
Патент №2204082 Российская Федерация, F23С №1/14. Горелочное устройство. / Катин В.Д., Пойманов Е.А.; заявитель и патентообладатель ДВГУПС; опубл. 10.05.03. Бюл. №13.
-
Маркелов, М.А. Организационно-технические мероприятия по защите работников от воздействия шума горелочных устройств [Текст] / М.А. Маркелов, В.Д. Катин // Тезисы докладов Межвузовской 74-й студенческой научной конференции ДВГУПС. - Хабаровск, 2016.
-
Карпов, Ю.В. Защита от шума и вибрации на предприятиях химической промышленности [Текст]: учеб. пособие для студ. / Ю.В. Карпов, Л.А. Дворянцева. - М.: ЦНИИТЭнефтехим, 2006. - 156 с.
-
Анализ источников шума при работе горелочных устройств и методов его снижения [Текст] / В.Д. Катин // НТИС: "Нефтепереработка и нефтехимия". - М: ЦНИИТЭнефтехим, 2006, №4. - С. 30-33.
-
Катин, В.Д., Колмогоров А.Н. Конструктивно-технические решения по подавлению шума при эксплуатации горелочных устройств трубчатых печей [Текст] / В.Д. Катин, А.Н. Колмогоров // НТИС: "Нефтепереработка и нефтехимия". - М: ЦНИИТЭнефтехим, 2004, №1. - С. 28-31.
-
Пат. 3940234 США, МКИ F 23 D 13/12, Бесшумная горелка [Текст]. 1997.
-
Пат. 4029462 США, МКИ F 23 С 7/04, Горелка с шумоглушителем [Текст]. 1997.
-
Пат. 2347613 Франция, МКИ F 23 D 5/02,. Монтаж горелки с уменьшенным звуковым уровнем [Текст]. 1996
-
Пат. 2282086 Франция, МКИ F 23 D 21/00, Способ уменьшения шума, создаваемого горелкой [Текст]. –1994.
-
Катин В.Д. Анализ состояния и перспективы совершенствования парка горелочных устройств для трубчатых печей [Текст] / В.Д. Катин // Нефтепереработка и нефтехимия: НТИС. - М.: ЦНИИТЭнефтехим, 2004, №4. - С. 41-45.
-
Катин В.Д., Киселев И.Г., Келарев В.И. Разработка экологических паспартов горелок трубчатых печей./ Международный симпозиум "Проблемы экологии в нефтепереработке и нефтехимии". Тез. докл. - Баку - Уфа: 2005. - С. 10-11.
-
Катин В.Д. К вопросу разработки экологических паспортов газовых горелок и форсунок [Текст] / В.Д. Катин // Техника безопасности охрана труда в НП и НХП. Экспресс-информация. - М.: ЦНИИТЭнефтехим, 2004. - Вып5. - С. 9-11.
-
Катин В.Д., Киселев И.Г., Эйсмонт А.Р. Защита от шума горелочных устройств при эксплуатации трубчатых печей НПЗ [Текст] / В.Д. Катин, И.Г. Киселев, А.Р. Эйсмонт // НТИС: "Нефтепереработка и нефтехимия". - М: ЦНИИТЭнефтехим, 2005, №5. - С. 42-46.
-
Пат. 1437334 Великобритания, МКИ F 23 D 13/24, Глушитель топливной горелки [Текст].–1998.
-
Катин, В.Д., Новая конструкция акустического глушителя для инжекционных горелок. [Текст] / В.Д. Катин, А.В. Кожемяко // Тезисы Всероссийской научно-техн. конф. "Новые технологии и технические решения в охране труда.” / СГУПС. — Новосибирск, 2006. — С. 67-68.
-
Пойманов, Е.А. Технико-экономическая оценка шумозащитных средств горелочных устройств. [Текст] / Труды 62-й межвузовской научной конференции / Е.А. Пойманов, В.Д. Катин / ДВГУПС. — Хабаровск 2006. —С. 93-96.
