Для фундаментов на естественном основании :
-
проверку несущей способности грунта основания;
-
проверку несущей способности подстилающих слоев грунта;
-
проверку фундамента на опрокидывание (положение равнодействующей внешних сил);
-
проверку фундамента на сдвиг;
-
проверку фундамента на опрокидывание.
Для свайных фундаментов:
-
расчет усилий в головах и по длине свай;
-
определение экстремальных усилий в сваях для проверок и расчета армирования свай;
-
проверку сваи по грунту на вертикальные нагрузки;
-
проверку давления сваи на грунт по боковой поверхности;
-
проверку несущей способности грунта в основании свай (как для условного массивного фундамента);
-
проверку несущей способности подстилающих слоев грунта (как для условного массивного фундамента);
-
проверку несущей способности заделки сваи в скальный грунт (для свай, забуренных в скалу);
-
проверку сваи на воздействие морозного пучения грунта по СНиП 2.02.04-88.
Результаты расчета программы представлены в приложении Д.
А
нализ результата расчёта показал, что для удовлетворения условиям по несущей способности грунтов полная длина буронабивных столбов промежуточных опор равна 17,56 метров, береговых опор – 17,51 метров.

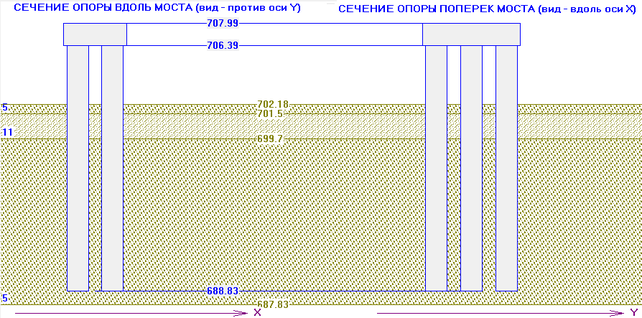

Р
исунок 3.1. – Общий вид промежуточной опоры
Рисунок 3.2. – Общий вид береговой опоры
3.1 Расчёт опор на прочность и трещиностойкость
Расчет буронабивных столбов на прочность и трещиностойкость производился с применением программного комплекса «Бетон» разработанного институтом «Гипротранс». В результате расчета был произведен подбор арматуры для промежуточных и береговых опор.
Программа позволяет проводить проверку нормальных сечений изгибаемых железобетонных элементов без предварительно напрягаемой арматуры в соответствии с требованиями [4]. Проверки производятся по прочности, устойчивости из плоскости изгиба с учетом случайного эксцентриситета, по устойчивости в плоскости изгиба и по трещиностойкости: по раскрытию трещин и по образованию продольных трещин.
Исходные данные для расчёта столба промежуточной опоры представлены в таблице 3.1. и рисунке 3.3. Результаты расчётов представлены на рисунке 3.4, 3.5.
Таблица 3.1. – Исходные данные для расчета столба промежуточной опоры
| Конструкция | Железобетонная сжатая | ||
| Сечение | Круглое | ||
| Радиус, см | 75 | ||
| Свободные длины | Lox, см | 150 | |
| Loy, см | 1756 | ||
| Нагрузки | Полное продольное усилие для расчетов по прочности и устойчивости | N, т | 331 |
| Эксцентриситет силы N | ec, см | 24 | |
| Расчетное продольное усилие от постоянной нагрузки | Nl, т | 120 | |
| Эксцентриситет силы Nl | el, см | 12,4 | |
Продолжение таблицы 3.1.
| Полное продольное усилие для расчетов по трещиностойкости | Ntr, т | 295,7 | |
| Эксцентриситет силы Ntr | ectr, см | 19,3 | |
| Изгибающий момент для расчетов по прочности | M, т*м | 65 | |
| Изгибающий момент для расчетов по трещиностойкости | Mtr, т*м | 57,1 | |
| Бетон | B40 | ||
| Арматура | Ас-II | ||
| Кольцевое армирование | 1 кольцо | ||
| Радиус армирования, см | 70 | ||
| Диаметр стержней, см | 2,2 | ||
| Число стержней | 20 | ||

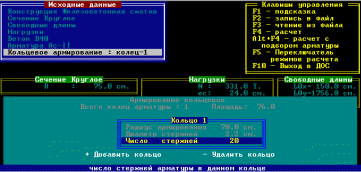

Рисунок 3.3. – Исходные данные для расчета столба промежуточной опоры

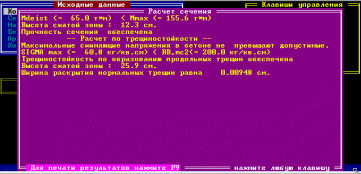

Рисунок 3.4. – Результат расчёта программы “Бетон ”
Рисунок 3.5. – Результат расчёта программы “Бетон ”
Анализ результатов расчета показал, что условия прочности, устойчивости, трещиностойкости выполняются при армировании столбов 20 стержнями арматуры стали класса Аc-300 диаметром 22мм при классе бетона B40.
Поперечное сечение столба промежуточной опоры представлено на рисунке 3.6.
Рисунок 3.6. – Поперечное сечение столба промежуточной опоры
Исходные данные для расчёта столба береговой опоры представлены в таблице 3.2. и рисунке 3.7,3.8. Результаты расчётов представлены на рисунке 3.9, 3.10.
Таблица 3.2. – Исходные данные для расчета столба промежуточной опоры
| Конструкция | Железобетонная сжатая | ||
| Сечение | Круглое | ||
| Радиус, см | 75 | ||
| Свободные длины | Lox, см | 150 | |
| Loy, см | 1751 | ||
| Нагрузки | Полное продольное усилие для расчетов по прочности и устойчивости | N, т | 306,9 |
| Эксцентриситет силы N | ec, см | 68 | |
| Расчетное продольное усилие от постоянной нагрузки | Nl, т | 178,3 | |
Продолжение таблицы 3.2.
| Нагрузки | Эксцентриситет силы Nl | el, см | 82 | |
| Полное продольное усилие для расчетов по трещиностойкости | Ntr, т | 251 | ||
| Эксцентриситет силы Ntr | ectr, см | 54 | ||
| Изгибающий момент для расчетов по прочности | M, т*м | 172,8 | ||
| Изгибающий момент для расчетов по трещиностойкости | Mtr, т*м | 97,3 | ||
| Бетон | B40 | |||
| Арматура | Ас-II | |||
| Кольцевое армирование | 1 кольцо | |||
| Радиус армирования, см | 70 | |||
| Диаметр стержней, см | 2,2 | |||
| Число стержней | 23 | |||

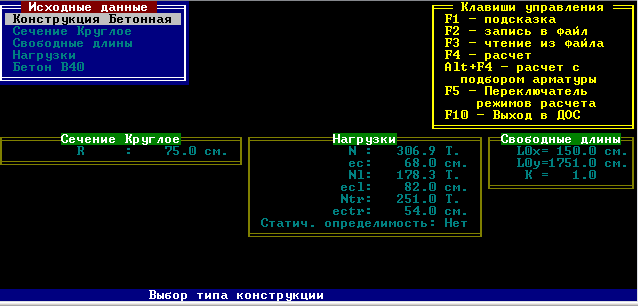

Рисунок 3.7. – Исходные данные для расчета столба береговой опоры
Рисунок 3.8. – Исходные данные для расчета столба береговой опоры

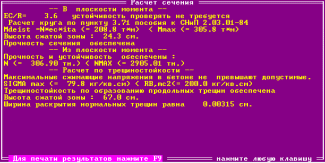

Рисунок 3.9. – Результат расчёта программы “Бетон ”
Рисунок 3.10. – Результат расчёта программы “Бетон”
Анализ результатов расчета показал, что условия прочности, устойчивости, трещиностойкости выполняются при армировании столбов 23 стержнями арматуры стали класса Аc-300 диаметром 22мм при классе бетона B40.
Поперечное сечение столба промежуточной опоры представлено на рисунке 3.11.
Рисунок 3.11. – Поперечное сечение столба промежуточной опоры
Аналогично производится расчет армирования плиты насадки-насадки промежуточной и береговой опоры. Исходные данные представлены на рисунке 3.11. Результаты расчётов представлены на рисунке 3.12.

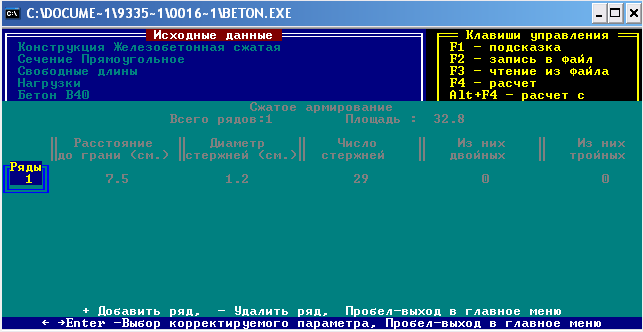

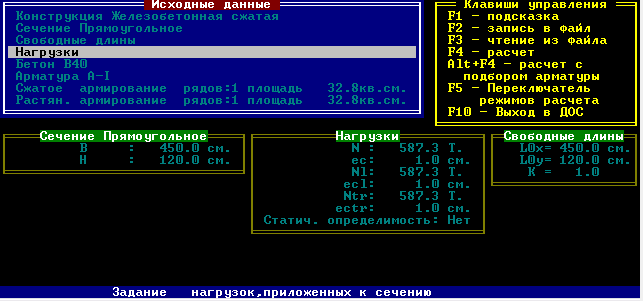

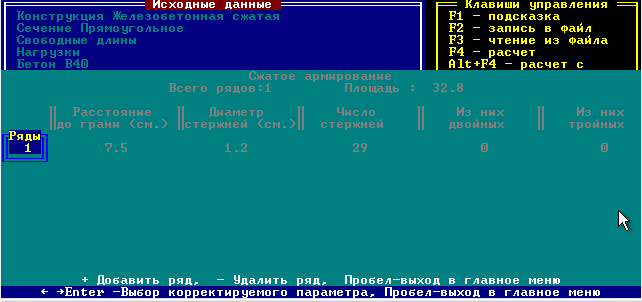

Рисунок 3.11. – Исходные данные для расчета плиты-насадки промежуточной опоры

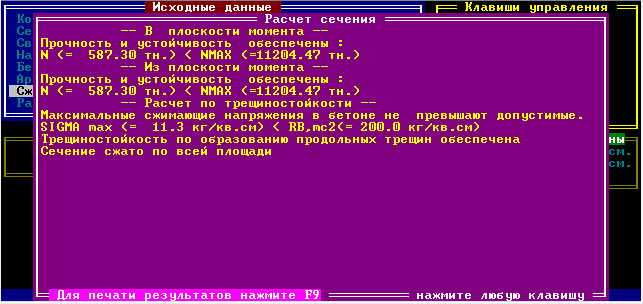

Рисунок 3.12. – Результат расчёта программы “Бетон”
К дальнейшей разработке принимается армирование плиты-насадки промежуточной опоры ячейками 150х150 мм арматурой стали класса А-240 диаметром 12мм при классе бетона B40.
Исходные данные для расчета береговой опоры представлены на рисунке 3.13,3.14. Результаты расчётов представлены на рисунке 3.15.
Рисунок 3.13. – Исходные данные для расчета плиты-насадки береговой опоры
Рисунок 3.14. – Исходные данные для расчета плиты-насадки береговой опоры
Рисунок 3.15. – Результат расчёта программы “Бетон”
К дальнейшей разработке принимается армирование плиты-насадки промежуточной опоры ячейками 150х150 мм арматурой стали класса А-240 диаметром 12мм при классе бетона B40.
Конструкция промежуточной и береговой опор представлены на Чертежах 4-7.
4. ТЕХНОЛОГИЯ ПРОИЗВОДСТВА РАБОТ
4.1 Сооружение опор
До начала производства работ производится подготовка строительной площадки для бурения скважин. Производят отсыпку островка высотой 50 см песчано-гравийной смесью. На отсыпанной и спланированной площадке разбиваются центры скважин. Подготавливается используемое оборудование и оснастка, проверяется комплектность. Производится укладка инвентарных ж/б плит под буровую установку и кран. Буровая установка устанавливается в рабочее положение, чтобы центр ее зажимного устройства совпадал с центром скважины.
Стадия 1. Бурение скважин и погружение обсадной трубы.
Бурение производится с помощью бурильной машины КАТО PF1200-YSVII, металлические обсадные трубы подаются краном ДЭК-251 посекционно. В рабочий орган станка с помощью крана ДЭК-251 устанавливают первую секцию трубы и начинают погружение. Вибропогружателем в первое время погружение осуществляется только вдавливанием с одновременным вращательным движением без разработки грунта. При уменьшении скорости вдавливания погружение ведут с разбуриванием и удалением грунта из полости трубы с помощью грейфера – долото.
На верхнем конце обсадную трубу снабжают специальным защитным раструбом, предназначенным для защиты торца трубы от повреждений.
