7

Последовательность выполнения

1. Запустить EXCEL

2. На листе 1 создать таблицу с исходными данными эксперимента и поясняющими надписями по следующему образцу (при заполнении таблиц пользуйтесь способами копирования и автозаполнения):

   	A	B	C	D	E	F	G	H	I
   1	Исследование операции вытяжки
   2	Исходные данные
   3	s, МПа	200	в, МПа	250	ш	0,35
   4	D, мм	62	s, мм	2
   5	dп, мм	37	rм, мм	3		0,15
   6	Результаты расчета
   7	d		k		1+1,6*
   8	Qmax, Н	ф	п	м	max
   9
   10	Qрац, Н	ф	п	м	max	P, Н	0.25*P	
   11
   12	Q, Н	ф	п	м	max	фланец%	прижим%	матрица%
   13	20000
   14	30000
   15	40000
   16	50000
   17	60000
   18	70000
   19	80000
   20	k	Qрац, Н	ф	п	м	max	P, Н	0.25*P	

3. Занести в следующие ячейки формулы для определения диаметра стаканчика и коэффициента вытяжки

   B7	=B5+D4
   D7	=B4/B7

4. Занести в ячейку F7 формулу для определения коэффициента 1+1,6*, в выражениях (1) и (3).

5. В следующие ячейки занести формулы для определения составляющих максимального напряжения в опасном сечении по формуле (1) (предварительно внесите в ячейку A9 значение 10000, которое будет являться начальным для подбора максимальной силы прижима)

   Ячейка	Формула	Вид формулы в Excel	Значение в ячейке (для контроля правильности ввода)
   B9		=$B$3*LN($D$7)*$F$7	114,966
   C9		=$F$5*A9*2/(ПИ()*$B$4 *$D$4)*$F$7	9,549
   D9		продумать самостоятельно

6. В ячейку Е9 занести формулу для вычисления максимального напряжения в опасном сечении как сумму значений в ячейках B9:D9

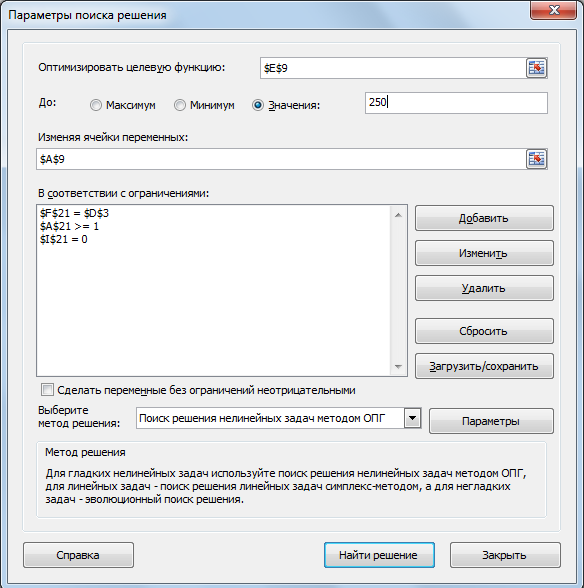

7. Подобрать значение Qmax, воспользовавшись командой Поиск ркешений. В открывшемся диалоговом окне заполнить поля следующим образом

   Значение 250 соответствует пределу прочности материала, что определяет предельное состояние в опасном сечении. Нажать экранную кнопку Найти решение. После подбора параметра в окне Результаты подбора параметра также нажать экранную кнопку ОК

8. Подобрать рациональное значение силы прижима, для чего предварительно выполнить следующие действия:

   1. Скопировать формулы и значения из диапазона A9:E9 в диапазон A11:E11.

   2. Занести в ячейку F11 формулу =ПИ()*$B$4*$D$4*E11 для определения максимальной силы вытяжки по формуле (2)

   3. Занести в ячейку G11 формулу для определения силы прижима как ¼ от силы вытяжки.

   4. Занести в ячейку H11 формулу для определения ошибки, как разницы между предположенным значением силы прижима в ячейке A11 и полученным значением рациональной силы прижима в ячейке G11.

   5. С помощью Сервис – Подбор параметра определить величину рациональной силы прижима, поставив задачу следующим образом: «Изменяя значение предположенной величины силы прижима в ячейке A11 добиться того, чтобы ошибка вычисления силы была равна 0»

9. В ячейках A13:H19 подготовить данные для построения графика степени влияния различных слагаемых в формуле (1) на величину максимального напряжения в опасном сечении при изменении силы прижима в диапазона 10000…80000 Н с шагом 10000Н. Указания:

• для заполнения ячеек B13:E19 воспользуйтесь уже готовыми формулами в ячейках A11:E11;

• для быстроты заполнения ячеек F13:H19 воспользуйтесь смешанной адресацией введя в ячейку F13 следующую формулу для вычисления относительного влияния фланца =B13/$E13;

• распространите формулу в ячейке F13 на диапазон F13:H19;

• задайте в диапазоне F13:H19 процентный формат представления числа, воспользовавшись кнопкой % во вкладке Главная.

1. Отобразите графически результаты, представленные в ячейках F13:H19, воспользовавшись следующей последовательностью операций:

   1. Выделите диапазон F13:H19 и нажмите на вкладку Вставка, нажмите на кнопку Другие.

   2. В открывшейся вкладке выберите Тип диаграммы: С областями, Вид: Нормированная диаграмма.

   3. Нажмите на полученную диаграмму, в верхнем меню выберите появившуюся вкладку Работа с диаграммами вкладка макет, добавьте Названия осей Q, H

   4. Переместите полученную диаграмму в диапазон A22:F39, изменив размеры с помощью размерных маркеров.

   5. Разместите названия каждой области. Для этого нажмите Работа с диаграммами вкладка макет, выберете Вставка надпись и поместите ее в соответствующую область.

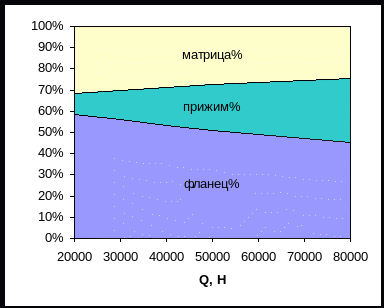

   6. Измените цвет заливки областей так, чтобы были хорошо видны надписи внутри. Для этого сначала необходимо щелкнуть мышью по области так, чтобы она выделилась, а затем нажать правую кнопку мыши. В выпадающем меню выбрать Формат ряда данных. В появившемся окне изменить заливку на нужный цвет. Примерный вид получившейся диаграммы приведен ниже:

1. Определите максимальное значение коэффициента вытяжки для заданных значений параметров материала, параметров заготовки и матрицы, используя формулу (3). Для этого выполните следующую последовательность действий:

   1. В ячейки A21 и B21 занесите начальные значения коэффициента вытяжки и величины силы прижима (соответственно 1,5 и 10000).

   2. В ячейки С21:E21 занесите следующие формулы:

      Ячейка	Формула	Вид формулы в Excel	Значение в ячейке (для контроля правильности ввода)
      C21		=$D$3*(LN($A$21)* ((1+$A$21)/2)^$F$3)^ (1/(1-$F$3))*$F$7	87,17572
      D21		продумать самостоятельно	9,549297
      E21		продумать самостоятельно	77,5

   3. Ввести в ячейки F21:I21 формулы аналогично ячейкам E11:H11. Результаты в ячейках должны получиться следующими:

      max	P, Н	0.25*P	
      174,225	67870,66	16967,66	-6967,66

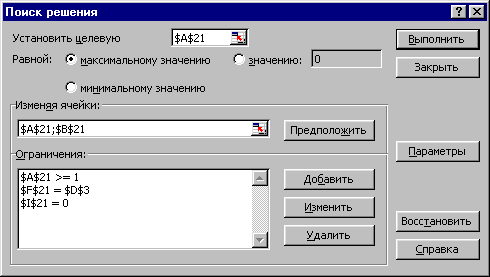

   4. Воспользоваться надстройкой Поиск решения (вкладка Файл, группа Анализ). В диалоговом окне Поиск решения внести следующие данные:

1. Нажать кнопку Выполнить и после окончания процесса поиска решения, который может продлиться несколько секунд, нажать кнопку ОК в окне Результаты поиска решения.

1. Построить пространственный график влияния толщины заготовки и радиуса кромки матрицы на величину напряжения в опасном сечении, для чего выполнить следующие подготовительные действия:

   1. Скопировать данные и формулы из диапазона A1:H11 листа 1 в тот же диапазон на листе 2 (воспользуйтесь кнопками Копировать и Вставить на панели инструментов Основная). Все дальнейшие действия производить на листе 2

   2. Удалите строки с 8 по 9

   3. Перенесите (не копировать!) содержимое следующих ячеек: из C5 в I8; из D5 в I9

   4. В формуле, содержащейся в ячейке D9 замените абсолютный адрес ячейки $I$9 на смешанный $I9 (это позволит в дальнейшем воспользоваться приемом автозаполнения).

   5. В ячейки I9:I13 занесите варьируемые значения радиуса скругления кромки матрицы 3; 5; 7; 9; 11

   6. Используя прием автозаполнения, распространите формулы и значения из диапазона A9:H9 на диапазон A9:H13.

   7. Убедитесь в том, что значения силы прижима для радиусов матрицы отличных от 3 нерациональны (ошибка 0). Для построения требуемых зависимостей следует подобрать рациональное значение силы прижима для всех радиусов матрицы, в противном случае результаты будет трудно сравнивать. Для подбора рациональных значений силы прижима можно воспользоваться средством Подбор параметра, как это было сделано выше. Однако быстрее результат будет получен, если использовать Поиск решения:

      1. Занесите в ячейку H14 формулу суммарной ошибки определения силы прижима для всех 5-и значений радиусов матриц

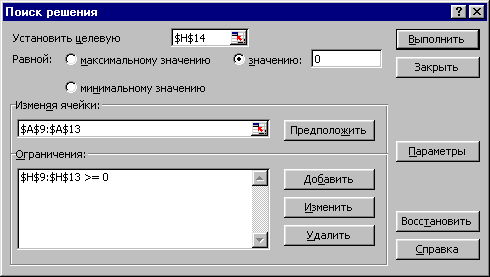

      2. Сформулируйте задачу поиска решения так, как это показано ниже и выполните поиск. Убедитесь в том, что нужное решение было найдено сразу для всех значений радиусов матриц.

1. Создайте в ячейках A15:G21 следующую вспомогательную таблицу

   	A	B	C	D	E	F	G
   15		1	2	3	4	5	s, мм
   16	3
   17	5
   18	7
   19	9
   20	11
   21	rм, мм

2. Скопируйте значения (а не формулы!) из диапазона E9:E13 в диапазон C16:C20 (поскольку значения максимального напряжения в опасном сечении были получены для толщины заготовки 2 мм – см. значение в ячейке D4). Для копирования значений пользуются следующим приемом:

   1. Выделите копируемый диапазон E9:E13 и нажмите кнопку копировать

   2. Перейдите в ячейку C16 (начальная ячейка диапазона куда копируют) и выполните команду меню Правка-Специальная вставка

   3. В открывшемся диалоговом окне щелкнуть мышью в пункте Значения группы Вставить и нажать экранную кнопку ОК.

3. Меняя последовательно значения толщины заготовки в ячейке D4 на 1, 3,4,5 выполните подбор силы прижима в соответствие с п.12.7.2 и скопируйте полученные значения напряжений в соответствующий столбец таблицы п12.8 по методике 12.9.

1. Отобразите графически результаты, представленные в ячейках B16:F20, воспользовавшись следующей последовательностью операций:

   1. Выделите диапазон A15:F20 и нажмите вкладку Вставка группа Диаграмма.

   2. Выберите Тип диаграммы: Поверхность, Вид: Поверхность.

1. Добавьте названия осей. В поле Ось Х наберите: s, мм, в поле Ось Y – r, мм и нажмите экранную кнопку Готово

2. Переместите полученную диаграмму в диапазон A22:F39, изменив размеры с помощью размерных маркеров.

3. Выполните форматирование полученной диаграммы:

   1. Измените диапазон изменения по оси Z. Щелкните мышью по оси так, чтобы она выделилась

   2. Правой кнопкой мыши выполните команду меню Формат оси.

   3. В открывшемся диалоговом окне на вкладке Шкала в поле Минимальное значение введите 140, в поле максимальное значение – 240, в поле цена основных делений – 20. Нажмите экранную кнопку OK.

   4. Щелкните правой клавишей мыши по пустому полю диаграммы вблизи правого верхнего угла. В открывшемся контекстном меню выберите пункт Поворот объемной фигуры…

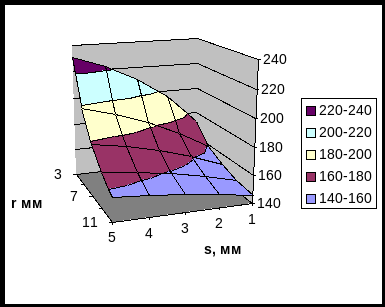

   5. Изменяя значения в полях Возвышение, Перспектива и Поворот (это можно сделать с помощью экранных кнопок с соответствующими пиктограммами) добейтесь наиболее информативного вида диаграммы. Результаты изменения объемного вида можно просмотреть не закрывая диалогового окна, нажав на экранную кнопку применить. По нашему мнению неплохой вид диаграмма получит при значениях Возвышение=15, Перспектива=30, Поворот=160. Примерный вид диаграммы приведен ниже

1. Попытайтесь поэкспериментировать с другими возможностями форматирования объемной диаграммы, не забывая, что прежний вид всегда можно вернуть, нажав на экранную кнопку Отменить (не более 3-х шагов назад)

1. Завершить работу, сохранив ее в файле work3.xls.

2. Запустить EXCEL, вернуться к документу work3.xls и предъявить его преподавателю.
