Текст из файла (страница 9)

(1)

Здесь i и j – индексы, соответственно, предсинаптического и постсинаптического нейронов; x_i^k, x_j^k – i-ый и j-ый элементы вектора k-ого образца.

Алгоритм функционирования сети следующий (p – номер итерации):

1. На входы сети подается неизвестный сигнал. Фактически его ввод осуществляется непо­сред­ственной установкой значений аксонов:

y_i(0) = x_i , i = 0...n-1, (2)

поэтому обозначение на схеме сети входных синапсов в явном виде носит чисто условный характер. Ноль в скобке справа от y_i означает нулевую итерацию в цикле работы сети.

2. Рассчитывается новое состояние нейронов

, j=0...n-1 (3)

и новые значения аксонов

(4)

Рис. 7. Активационные функции.

где f – активационная функция в виде скачка, приве­денная на Рис. 7а.

3. Проверка, изменились ли выходные значения аксонов за последнюю итерацию. Если да – переход к пункту 2, иначе (если выходы застабилизировались) – конец. При этом выходной вектор представляет собой образец, наилучшим образом сочетающийся с входными данными.

Как говорилось выше, иногда сеть не может провести распознавание и выдает на выходе несуществующий образ. Это связано с проблемой ограниченности возможностей сети. Для сети Хопфилда число запоминаемых образов m не должно превышать величины, примерно равной 0.15•n. Кроме того, если два образа А и Б сильно похожи, они, возможно, будут вызывать у сети перекрестные ассоциации, то есть предъявление на входы сети вектора А приведет к появлению на ее выходах вектора Б и наоборот.

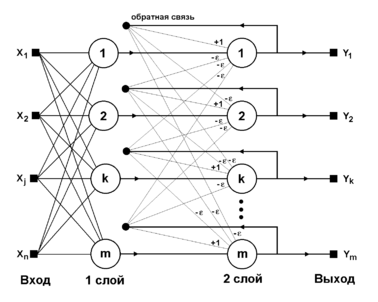

Рис. 8. Структурная схема сети Хэмминга.

Когда нет необходимости, чтобы сеть в явном виде выдавала образец, то есть достаточно, скажем, получать номер образца, ассоциативную память успешно реализует сеть Хэмминга. Данная сеть характеризуется, по сравнению с сетью Хопфилда, меньшими затратами на память и объемом вычислений, что становится очевидным из ее структуры (Рис. 8).

Сеть состоит из двух слоев. Первый и второй слои имеют по m нейронов, где m – число образцов. Нейроны первого слоя имеют по n синапсов, соединенных со входами сети (образующими фиктивный нулевой слой). Нейроны второго слоя связаны между собой ингибиторными (отрицательными обратными) синаптическими связями. Единственный синапс с положительной обратной связью для каждого нейрона соединен с его же аксоном.

Идея работы сети состоит в нахождении расстояния Хэмминга от тестируемого образа до всех образцов. Расстоянием Хэмминга называется число отличающихся битов в двух бинарных векторах. Сеть должна выбрать образец с минимальным расстоянием Хэмминга до неизвестного входного сигнала, в результате чего будет активизирован только один выход сети, соответствующий этому образцу.

На стадии инициализации весовым коэффициентам первого слоя и порогу активационной функции присваиваются следующие значения:

, i=0...n-1, k=0...m-1 (5)

T_k = n / 2, k = 0...m-1 (6)

Здесь x_i^k – i-ый элемент k-ого образца.

Весовые коэффициенты тормозящих синапсов во втором слое берут равными некоторой величине 0 <  < 1/m. Синапс нейрона, связанный с его же аксоном имеет вес +1.

Алгоритм функционирования сети Хэмминга следующий:

1. На входы сети подается неизвестный вектор X = {x_i:i=0...n-1}, исходя из которого рассчитываются состояния нейронов первого слоя (верхний индекс в скобках указывает номер слоя):

, j=0...m-1 (7)

После этого полученными значениями инициализируются значения аксонов второго слоя:

y_j⁽²⁾ = y_j⁽¹⁾, j = 0...m-1 (8)

2. Вычислить новые состояния нейронов второго слоя:

(9)

и значения их аксонов:

(10)

Активационная функция f имеет вид порога (рис. 2б), причем величина F должна быть достаточно большой, чтобы любые возможные значения аргумента не приводили к насыщению.

3. Проверить, изменились ли выходы нейронов второго слоя за последнюю итерацию. Если да – перейди к шагу 2. Иначе – конец.

Из оценки алгоритма видно, что роль первого слоя весьма условна: воспользовавшись один раз на шаге 1 значениями его весовых коэффициентов, сеть больше не обращается к нему, поэтому первый слой может быть вообще исключен из сети (заменен на матрицу весовых коэффициентов).

Метод потенциальных функций

Предположим, что требуется разделить два непересекающихся образа V₁ и V₂. Это значит, что в пространстве изображений существует, по крайней мере, одна функция, которая полностью разделяет множества, соответствующие образам V₁ и V₂. Эта функция должна принимать положительные значения в точках, соответствующих объектам, принадлежащим образу V₁, и отрицательные — в точках образа V₂. В общем случае таких разделяющих функций может быть много, тем больше, чем компактней разделяемые множества. В процессе обучения требуется построить одну из этих функций, иногда в некотором смысле наилучшую.

Метод потенциальных функций связан со следующей процедурой. В процессе обучения с каждой точкой пространства изображений, соответствующей единичному объекту из обучающей последовательности, связывается функция U(X, X_i), заданная на всем пространстве и зависящая от X_i как от параметра. Такие функции называются потенциальными, так как они напоминают функции потенциала электрического поля вокруг точечного электрического заряда. Изменение потенциала электрического поля по мере удаления от заряда обратно пропорционально квадрату расстояния. Потенциал, таким образом, может служить мерой удаления точки от заряда. Когда поле образовано несколькими зарядами, потенциал в каждой точке этого поля равен сумме потенциалов, создаваемых в этой точке каждым из зарядов. Если заряды, образующие поле, расположены компактной группой, потенциал поля будет иметь наибольшее значение внутри группы зарядов и убывать по мере удаления от нее.

Обучающей последовательности объектов соответствует последовательность векторов X₁, X₂, …, в пространстве изображений с которыми связана последовательность U(X, X₁), U(X, X₂), … потенциальных функций, используемых для построения функций f(X₁, X₂, …). По мере увеличения числа объектов в процессе обучения функция f должна стремиться к одной из разделяющих функций. В результате обучения могут быть построены потенциальные функции для каждого образа:

, , (ф. 3)

В качестве разделяющей функции f(X) можно выбрать функцию вида:

, (ф. 4)

которая положительна для объектов одного образа и отрицательна для объектов другого.

В качестве потенциальной функции рассмотрим функцию вида

,

(ф. 5)

где _j(X) — линейно независимая система функций; _j — действительные числа, отличные от нуля для всех j = 1, 2, … ; X_i — точка, соответствующая i-му объекту из обучающей последовательности. Предполагается, что _j(X) и U(X, X_i) ограничены при XV₁  V₂; _j(X)=_j_j(X).

В процессе обучения предъявляется обучающая последовательность и на каждом n-м такте обучения строится приближение f_n(X) характеризуется следующей основной рекуррентной процедурой:

, (ф. 6)

Разновидности алгоритмов потенциальных функций отличаются выбором значений q_n и r_n, которые являются фиксированными функциями номера n. Как правило, q_n1, а r_n выбирается в виде:

, (ф. 7)

где S(f_n, f) — невозрастающие функции, причем

(ф. 8)

Коэффициенты _n представляют собой неотрицательную числовую последовательность, зависящую только от номера n. Кроме того, и (например, _n=1/n) или _n=const.

Разработано несколько вариантов алгоритмов потенциальных функций, различие между которыми состоит в выборе законов коррекции разделяющей функции от шага к шагу, т. е. в выборе законов коррекции разделяющей функции от шага к шагу, т. е. в выборе коэффициентов r_n. Приведем два основных алгоритма потенциальных функций.

1. Будем считать, что f₀(X)0 (нулевое приближение). Пусть в результате применения алгоритма после n-го шага построена разделяющая функция f_n(X), а на (n+1)-м шаге предъявлено изображение X_n+1, для которого известно действительное значение разделяющей функции f(X_n+1). Тогда функция f_n+1(X) строится по следующему правилу:

(ф. 9)

2. Во втором алгоритме также принимается, что f₀(X)0. Переход к следующему приближению, т. е. переход от функции f_n(X) к f_n+1(X), осуществляется в результате следующей рекуррентной процедуры:

(ф. 10)

где  — произвольная положительная константа, удовлетворяющая условию =(1/2)max(X, X_i).

Если в (ф. 5) принять

,
