ля сокращения количества переходов иногда применяют переходные псевдосостояния (черный кружок). На исходящих из него стрелках не могут быть отмечены события. В примере справа заданы 6 переходов. Каждый обозначается 2мя стрелками. Сторожевые условия получаются логическим умножением. То есть, имеем 3 перехода из State0 по событию e2: в State2 со сторожевым условием [b<0 and a<0], в State3 со сторожевым условием [b<0 and a=5], в State4 со сторожевым условием [b<0 and a>7]. И 3 перехода из State1 по событию e1: в State2 со сторожевым условием [b<0 and a<0], в State3 со сторожевым условием [b<0 and a=5], в State4 со сторожевым условием [b<0 and a>7]. Переход не может остановиться в переходном псевдосостоянии. Действия, приписанные частям сложного перехода, выполняются последовательно.

Н

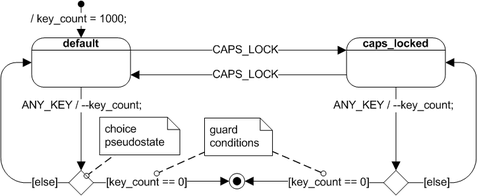

а диаграммах состояний могут применяться псевдосостояния выбора (choice pseudostate). Разница между переходным псевдосостоянием и псевдосостоянием выбора в том, что сторожевые условия на стрелках выходящих из выбора вычисляются после выполнения действий на входящих стрелках (в случае с переходным псевдосостоянием все действия совершаются после вычисления условий). В примере диаграмма состояний описывает автомат ожидающий 1000 нажатий на клавиши без учета нажатий на CAPS LOCK.

Диаграммы состояний создают лишь для классов, экземпляры которых имеют сложное поведение.

Д
иаграммы деятельности полезны в описании поведения, включающего большое количество параллельных процессов. Также их можно применять для представления потоков событий вариантов использования в наглядной графической форме. Элементы диаграмм деятельности:

В UML 2 проведена граница между диаграммами состояний, базирующимися на формализме конечных автоматов, и диаграммами деятельности, основанными на сетях Петри. Основным элементом диаграмм деятельности является узел действия. Каждый такой узел представляет собой элементарную единицу работы (это может быть решение некоторой задачи, которую необходимо выполнить вручную или автоматизированным способом, или выполнение метода класса). Узел действия изображается в виде закругленного прямоугольника с текстовым описанием. Диаграмма деятельности может иметь входной узел, вообще говоря, не один, (в UML 1 должен быть ровно один), определяющий начало потока управления. Финальный узел необязателен. На диаграмме может быть несколько финальных узлов. На диаграмме могут присутствовать объекты и потоки объектов, в тех случаях, если объект используется или изменяется в одном из узлов действий. Поток объектов отмечается сплошной или пунктирной стрелкой от узла действия к объектному узлу или от объектного узла к узлу действия, использующего объект. Ребра (сплошные стрелки) между узлами действий показывают потоки управления или потоки объектов. Узел разветвления (узел принятия решения), а также узел объединения потоков изображается ромбом. Если необходимо показать, что две или более ветвей потока выполняются параллельно, используются «линейки синхронизации» – узлы разделения и узлы слияния (на рисунке – жирные горизонтальные линии).

К
ак уже говорилось, диаграммы деятельности интерпретируются в соответствии с формализмом сетей Петри. Начальная точка порождает один курсор управления (или маркер) для каждого исходящего перехода. Если для ребра определено событие, то курсор достигает конца ребра только после наступления такого события. Ограничивающее (сторожевое) условие также определяет, возможно ли перемещение курсора по ребру. При попадании курсора в узел действия происходит ожидание курсоров на всех входящих ребрах и лишь потом запускается единица работы. По завершении выполнения работы генерируются курсоры на всех исходящих ребрах. При попадании в узел разветвления (он имеет один вход и несколько выходов) курсор проходит дальше лишь по тому ребру, для которого выполнено сторожевое условие (вообще говоря, лучше когда оно одно, если несколько – произвольно выбирается единственное для передачи курсора). При попадании в узел объединения курсор из любого входа копируется на выходе (единственном). При попадании в узел разделения курсор дублируется на все выходы одновременно (происходит распараллеливание). Синхронизация обеспечивается узлом слияния, где происходит ожидание курсоров на всех входах и лишь затем выдается курсор на выходе. При попадании курсора в любой финальный узел вся деятельность, описываемая диаграммой, прекращается. Примерно по тем же правилам перемещаются курсоры объектов. Узлы действия могут иметь входные и выходные контакты для приема/выдачи курсоров объектов, изображаемые в виде квадратиков на границе узла. Если входных контактов несколько, действие в узле выполняется лишь тогда, когда на всех их пришли курсоры объектов. Пример:

У
злы разделения и объединения могут синхронизировать потоки управления с потоками объектов. Например:

З
десь прием возвращаемой позиции заказа на склад синхронизируется с изменением состояния объекта Item, который должен перейти в состояние returned (возвращен). Аналогично, возврат денег по возвращенному заказу синхронизируется со сменой состояния объекта Item на available (доступен). Обратите внимание, диаграмма с помощью вертикальных линий – «плавательных дорожек» разделяется на зоны ответственности (заказчик, продажи, бухгалтерия, склад).

Диаграммы деятельности следует использовать в следующих ситуациях:

• при анализе потоков событий в конкретном варианте использования;

• при анализе потоков событий во взаимодействующих вариантах использования.

Д иаграммы компонентов моделируют физический уровень системы. На них изображаются компоненты ПО и связи между ними. На такой диаграмме обычно выделяют два типа компонентов: исполняемые компоненты и библиотеки кода. Каждый класс модели (или подсистема) преобразуется в компонент исходного кода. Между отдельными компонентами изображают зависимости, соответствующие зависимостям на этапе компиляции или выполнения программы. В модели системы может быть несколько диаграмм компонентов, в зависимости от числа подсистем или исполняемых файлов. Каждая подсистема является пакетом компонентов. Диаграммы компонентов применяются теми участниками проекта, кто отвечает за компиляцию и сборку системы.

Диаграмма размещения отражает физические взаимосвязи между программными и аппаратными компонентами системы. Она является хорошим средством для того, чтобы показать размещение объектов и компонентов в распределенной системе. Ее основные элементы:

• узел (node) – вычислительный ресурс – процессор (изображаемый с закрашенными боковыми гранями) или устройство (дисковая память, контроллеры различных устройств и т.д.);

• соединение (connection) – канал взаимодействия узлов.

Для узла можно задать выполняющиеся на нем процессы.

Диаграмма размещения используется менеджером проекта, пользователями, архитектором системы и эксплуатационным персоналом (системными инженерами), чтобы понять физическое размещение системы и распределение ее отдельных подсистем по вычислительным узлам.

При моделировании встроенных систем диаграмма размещения отображает связи микропроцессоров и устройств в составе системы.

Т
радиционный средства описания «линейных» языков (т. е. языков состоящих из цепочек символов) – БНФ, регулярные выражения, грамматики – плохо подходят для описания «плоского» языка, каковым является UML. Поэтому для описания UML применяется UML, таковое описание называется метамоделью. Ниже приведен фрагмент метамодели. Подробнее о ней можно узнать из стандарта.

Механизмы расширения UML предназначены для того, чтобы разработчики могли адаптировать язык моделирования к своим конкретным нуждам, не меняя при этом его основу (метамодель). Наличие механизмов расширения принципиально отличает UML от других средств моделирования и позволяет расширять его область применения. К механизмам расширения UML относятся: стереотипы; теги (именованные значения); примечания; ограничения.

Стереотип – это новый тип элемента модели, который определяется на основе уже существующего элемента. Стереотипы расширяют нотацию модели, могут применяться к любым элементам модели и представляются в виде текстовой метки или пиктограммы.

Стереотипы классов – это механизм, позволяющий разделять классы на категории. Например, основными стереотипами, используемыми в процессе анализа системы, являются: Boundary (граничный класс), Entity (класс-сущность) и Control (управляющий класс).

Помимо упомянутых стереотипов, разработчики ПО могут создавать свои собственные наборы стереотипов, формируя тем самым специализированные подмножества UML (например, для описания бизнес-процессов, Web-приложений, баз данных и т.д.). Такие подмножества (наборы стереотипов) в стандарте языка UML носят название профилей языка.

Теги (именованные значения) – специальные термины, используемые спецификации ограничений и свойств, такие как disjoint, complete, incomplete и др., могут сопровождаться указанием значения свойства, например, author=Вася или location=server.

Примечание – элемент диаграммы для комментария или другой текстовой информации. Примечание может содержать дополнительные сведения об элементах модели (с ними его соединяет пунктирная линия).

Ограничение – это семантическое ограничение, имеющее вид текстового выражения на естественном или формальном языке (OCL – Object Constraint Language), которое невозможно выразить с помощью нотации UML. Средства OCL не предназначены для описания процессов вычисления выражений, а только лишь фиксируют необходимость выполнения тех или иных условий применительно к отдельным компонентам моделей. Он может быть использован для решения следующих задач:

• описание инвариантов классов и типов в модели классов;

• описание пред- и постусловий в операциях и методах;

• описание ограничивающих условий элементов модели;

• навигация по структуре модели;

• спецификация ограничений на операции.
