• существенное влияние на архитектуру системы;
• рискованные, сложные для реализации или срочные функции;
• применение новой, неапробированной технологии;
• значимость в экономических процессах.
Правила написания сценариев:
-
Используйте простые предложения: Подлежащее...сказуемое...прямое дополнение... предложный оборот (Система...удерживает...сумму...из остатка на счёте).
-
Ясно укажите, кто «владеет мячом». На каждом шаге одно из действующих лиц "владеет мячом" – сообщением и данными, которые одно действующее лицо передаёт другому.
-
Пишите, глядя на вариант использования с точки зрения пользователя, а не системы.
-
Не показывайте слишком незначительные, мелкие действия.
Виды альтернативных сценариев:
-
Некорректное действие действующего лица (ввод неверного пароля).
-
Бездействие основного действующего лица (истечение времени ожидания пароля).
-
Предложение "система подтверждает" связано с обработкой неподтверждения (неверный учётный номер).
-
Несоответствующая реакция второстепенного действующего лица или её отсутствие (истечение времени ожидания ответа).
-
Внутренняя ошибка в разрабатываемой системе, которая должна быть обнаружена и обработана в обычном порядке (заблокирован автомат для выдачи наличных).
-
Неожиданная и необычная ошибка, которую необходимо обработать (обнаружено повреждение журнала транзакций).
-
Критически важные недостатки в производительности системы (время реакции не укладывается в 5 секунд).
Писать варианты использования следует с позиции пользователя, т. е.:
Т
ипичные ошибки в сценариях:
-
Отсутствует система.
-
Отсутствует основное действующее лицо.
-
Слишком много деталей пользовательского интерфейса.
-
Слишком низкий (подробный) уровень описания.
С
вязи между вариантами использования и действующими лицами отображаются на диаграмме вариантов использования:
Правила составления этих диаграмм:
-
Каждый вариант использования должен быть инициирован действующим лицом.
-
Не моделируйте связи коммуникации между действующими лицами.
-
Не соединяйте стрелкой (связью коммуникации) два варианта использования непосредственно. Диаграммы данного типа описывают только, какие варианты использования доступны системе, а не порядок их выполнения. На диаграммах варианты использования могут быть связаны либо зависимостями (связями включения или расширения) или обобщением (наследованием). Для отображения порядка выполнения вариантов использования применяют диаграммы деятельности.
-
Избегайте многочисленных и запутанных связей между действующими лицами и вариантами использования.
Для снижения сложности начальная модель вариантов использования может быть подвергнута структуризации, в ходе которой выделяются вспомогательные варианты использования (включаемые или расширяющие). Сложность снижается за счет вынесения части описаний из основного варианта использования во включаемый (который может быть включен в несколько ВИ, что еще больше упрощает модель) или расширяющий.
И
нструментом структуризации также является обобщение вариантов использования.
П
ри обобщении в базовый ВИ выносится описание общее для всех наследников, дочерние ВИ специализируют описание базового, они участвуют во всех связях расширения и/или включения базового. Обобщение может быть использовано и для действующих лиц. В таком случае дочерние действующие лица наследуют связи коммуникации родительского действующего лица.
Методика моделирования вариантов использования в технологии Rational Unified Process предусматривает специальное соглашение, связанное с группировкой структурных элементов и диаграмм модели. Это соглашение включает следующие правила:
• Все действующие лица, варианты использования и диаграммы вариантов использования помещаются в пакет с именем Use Case Model.
• Если моделируется сложная многофункциональная система, то совокупность всех действующих лиц и вариантов использования может разделяться на пакеты. В качестве принципов разделения могут использоваться:
-
структуризации модели в соответствии с типами пользователей (действующих лиц);
-
функциональная декомпозиция;
-
разделение модели на пакеты между группами разработчиков (в качестве объектов управления конфигурацией).

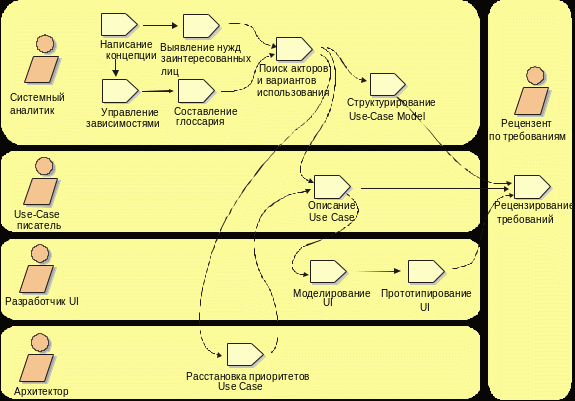

Дисциплина определения требований в рамках RUP описывается следующим набором ролей и деятельностей:

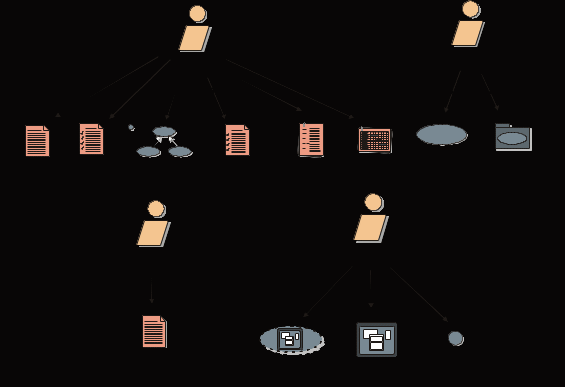

Н
аборы рабочих продуктов определения требований:

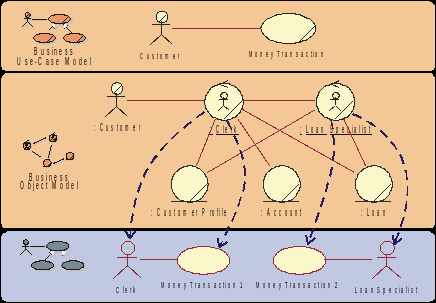

Спецификация требований в технологии Rational Unified Process не требует обязательного моделирования бизнес-процессов организации, для которых создается ПО, однако, наличие бизнес-моделей существенно упрощает построение системной модели вариантов использования. При переходе от бизнес-модели к начальной версии модели вариантов использования применяются следующие правила:
• Для каждого исполнителя в модели бизнес-анализа, который в перспективе станет пользователем новой системы, в модели вариантов использования создается действующее лицо с таким же наименованием. В состав действующих лиц включаются также внешние системы, играющие в бизнес-процессах пассивную роль источников информации.
•
Варианты использования для данного действующего лица создаются на основе анализа обязанностей соответствующего исполнителя (в простейшем случае для каждой операции исполнителя создается вариант использования, реализующий данную операцию в системе).

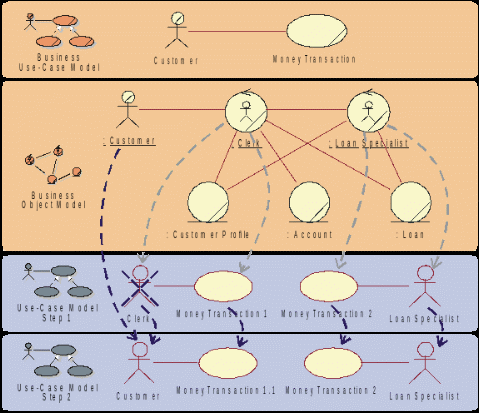

Т
акая начальная версия модели описывает минимальный вариант системы, пользователями которой являются только исполнители бизнес-процессов. Если в дальнейшем, в процессе развития системы, ее непосредственными пользователями будут становиться действующие лица бизнес-процессов, то модель вариантов использования будет соответствующим образом модифицироваться.
Для описания функциональных требований используются диаграммы деятельности:
-
для описания поведения, включающего большое количество параллельных процессов
-
для анализа варианта использования (описывают последовательность действий и их взаимосвязь)
-
для анализа потоков работ (workflow) в различных вариантах использования. Когда варианты использования взаимодействуют друг с другом, диаграммы деятельности являются средством представления и анализа их поведения.
П
ример диаграммы деятельности для двух синхронных потоков:
Модель вариантов использования можно считать завершенной, если есть утвердительный ответ на следующие вопросы:
-
Можно ли на основании модели сформировать четкое представление о функциях системы и их взаимосвязях?
-
Присутствует ли каждое функциональное требование хотя бы в одном варианте использования? Если требование не нашло отражение в варианте использования, оно не будет реализовано.
-
Учли ли вы, как с системой будет работать каждое заинтересованное лицо?
-
Какую информацию каждое заинтересованное лицо будет передавать системе?
-
Учли ли вы все внешние системы, с которыми будет взаимодействовать данная?
Литература к лекции 6
-
Коберн А. Современные методы описания функциональных требований к системам.: Пер. с англ. – М. Лори, 2002.
-
Кулямин В. В. Технологии программирования. Компонентный подход. – М.: Бином. Лаборатория знаний. 2007. Лекция 4.
http://panda.ispras.ru/~kuliamin/lectures‑sdt/sdt‑book-2006.pdf
-
Вендров А. М. Проектирование программного обеспечения экономических информационных систем. 2-е изд. – М.: Финансы и статистика, 2005. Параграфы 2.4-2.5.
-
Соммервил И. Инженерия программного обеспечения. 6-е изд.: Пер. с англ. – М.: Вильямс, 2002. – Главы 5, 6.
-
Якобсон А., Буч Г., Рамбо Дж. Унифицированный процесс разработки программного обеспечения.: Пер. с англ. – СПб.: Питер, 2002. – Главы 6, 7.
Лекция 7. Анализ и проектирование программного обеспечения. Анализ ПО
Сначала охарактеризуем в целом технологический процесс анализа и проектирования (один из процессов в рамках RUP). Его цели:
-
преобразование требований в системный проект;
-
создание стабильной (т. е. не подлежащей существенным изменениям) архитектуры системы;
-
адаптация системного проекта к среде реализации.
На входе анализа и проектирования находятся модель вариантов использования, глоссарий и дополнительная спецификация, на выходе – проектная модель системы, модель базы данных, описание архитектуры.

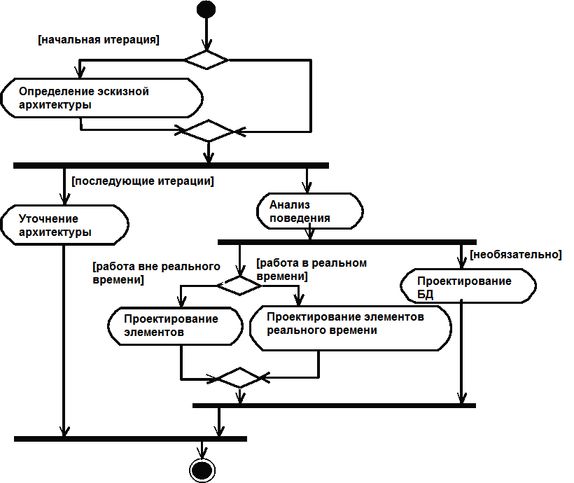

П
роцесс анализа и проектирования является итерационным, т. е. разбит на несколько итераций в ходе которых выполняется часть работ по анализу и проектированию части системы. Результаты каждой итерации интегрируются в общую модель. Поток работ можно представить диаграммой деятельности:
Эскизная архитектура включает:
-
Набор ключевых абстракций.
-
Набор классов анализа.
-
Механизмы анализа.
-
Иерархию уровней.
-
Структуру системы.
-
Реализации вариантов использования.
Уточнение архитектуры состоит в переходе от классов анализа к проектным классам.
Определяются: проектные классы; механизмы проектирования; представление размещения.
Анализ поведения включает:
-
анализ вариантов использования;
-
определение элементов проекта;
-
рецензирование проекта.
Проектирование элементов включает:
-
выявление пакетов и подсистем;
-
проектирование классов;
-
проектирование подсистем.
Проектирование БД включает:
-
выделение устойчивых классов;
-
разработку структуры БД;
-
определение механизмов хранения (таких как ODBC или OODBMS).
Анализ и проектирование отличаются подходом к создаваемой системе. Анализ характеризуется тем, что:
-
в центре внимания – проблема;
-
не придается значения деталям;
-
описывается структура и поведение системы;
-
реализуются функциональные требования в архитектуре системы;
-
модель анализа имеет относительно небольшой размер.
Характеристики проектирования:
-
в центре внимания – решение;
-
придается значение деталям – операциям и атрибутам;
-
учитываются аспекты производительности;
-
модель приближена к реальному коду;
-
реализуются нефункциональные требования;
-
проектная модель значительно больше модели анализа.
В целях борьбы со сложностью система создается на различных уровнях детализации (абстракции): уровне анализа, уровне проектирования, уровне реализации и самом подробном – уровне кода.
