М ОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

имени М.В. Ломоносова

Факультет вычислительной математики и кибернетики

Практикум по курсу

"Суперкомпьютеры и параллельная обработка данных"

Разработка параллельной версии программы для перемножения матриц с использованием ленточного алгоритма.

ОТЧЕТ

о выполненном задании

студента 321 учебной группы факультета ВМК МГУ

Аграновского Михаила Леонидовича

Москва, 2016 г.

Оглавление

1 Постановка задачи - 2 -

2 Описание алгоритма ленточного умножения матриц - 2 -

2.1 Основа: последовательный алгоритм - 2 -

2.2 Параллельный алгоритм - 3 -

3 Результаты замеров времени выполнения - 3 -

3.1 Таблицы - 3 -

3.2 3D-графики - 4 -

3.2.1 OpenMP на Regatta - 4 -

3.2.2 MPI на Regatta - 5 -

3.2.3 OpenMP на Bluegene - 5 -

3.2.4 MPI на Bluegene - 6 -

3.2.5 OpenMP на ноутбуке - 6 -

4 Анализ результатов - 7 -

5 Выводы - 7 -

1. Постановка задачи

Ставится задача перемножения двух квадратных матриц при помощи т.н. ленточного алгоритма:

Результатом перемножения матриц А и B является матрица С, каждый элемент которой есть скалярное произведение соответствующих строк матрицы A и столбцов матрицы B.

Требуется:

1. Реализовать параллельные алгоритмы ленточного перемножения матриц с помощью технологий параллельного программирования OpenMP и MPI.

2. Сравнить их эффективность.

3. Исследовать масштабируемость полученных программ и построить графики зависимости времени выполнения программ от числа используемых ядер и объёма входных данных.

1. Описание алгоритма ленточного умножения матриц

   1. Основа: последовательный алгоритм

void ribbonMult(int *a, int *b, int *c, int n)

{

for (int i = 0; i < n; i++) {

for (int j = 0; j < n; j++) {

auto pElem = &(c[i * n + j]);

*pElem = 0;

for (int k = 0; k < n; k++) {

*pElem += a[i * n + k] * b[k * n + j];

}

}

}

}

Простейшая форма алгоритма ленточного умножения матриц имеет следующий вид:

Этот алгоритм является итеративным и ориентирован на последовательное вычисление строк матрицы С. Предполагается выполнение n*n*n операций умножения и столько же операций сложения элементов исходных матриц. Количество выполненных операций имеет порядок O(n**3).

1. Параллельный алгоритм

Разбиваем задачу вычисления конечной матрицы на подзадачи по вычислению строк и распределяем их по потокам (OpenMP) / процессам (MPI). Разбиение на вычисление отдельных полей не производим, т.к. размеры матриц при вычислениях и так будут на порядки превышать число потоков (процессов).

Ниже приведены краткие заметки по реализациям параллельных алгоритмах на OpenMP и MPI. Коды программ можно найти в github-репозитории: https://github.com/agrml/ribbonMultiplicationSummary

В OpenMP-версии вся модификация когда сводится к добавлению клаузы omp parallel for.

В MPI-версии производится широковещательная рассылка заполненных матриц a, b, а в конце работы – reduce результатов. Для синхронизации используются команды MPI_Barrier.

Реализованные алгоритмы проверялись на корректность и совпадение по результатам с последовательным алгоритмом (соответствующий код закомментирован).

1. Результаты замеров времени выполнения

Ниже приведены результаты замеров времени программ на суперкомпьютерах Bluegene и Regatta: непосредственно в табличной форме и наглядно на 3D-графиках.

Программа была запущена в конфигурациях:

• на Regatta - 1,2,4,8,16 ядер для MPI и OpenMP-программы;

• на Bluegene - 1,2,4 для OpenMP; 1,2,4,8,16,32,64,128,256 для MPI.

Также для сравнения OpenMP-версия программы была запущена на ноутбуке (Core i5-6300HQ 2.30GHz × 4, 24GB RAM, Ubuntu 16.04)

Каждая конфигурация была запущена 3 раза. Ниже приведены усредненные результаты.

1. Таблицы

--

1. 3D-графики

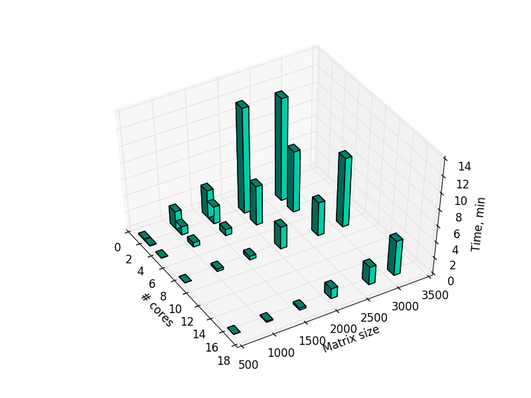

   1. OpenMP на Regatta

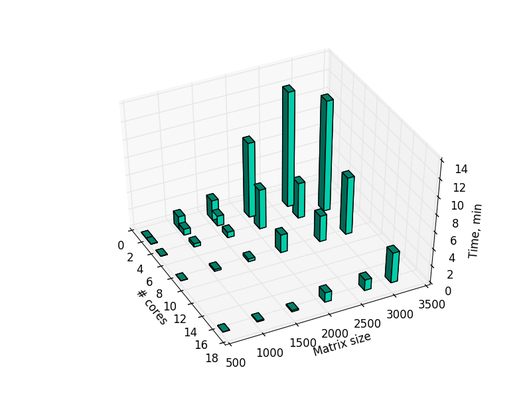

1. MPI на Regatta

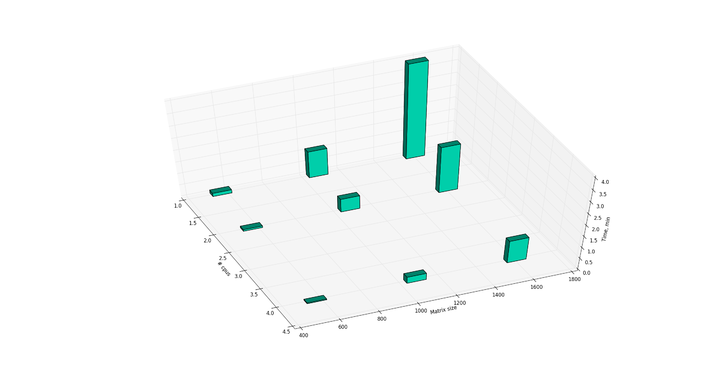

1. OpenMP на Bluegene

1. MPI на Bluegene

Замечание к графику: может показаться, что на размере матрицы в 2560 строк скорость выполнения выросла. Это не так: на графике нету данных по вычислению на 1 процессоре по причине превышения ограничения по времени (см. таблицу).

1. OpenMP на ноутбуке

1. Анализ результатов

На одинаковых конфигурациях OpenMP показал результаты лучшие, чем MPI. Однако в абсолютном зачете побеждает MPI на 256 процессорах Bluegene. Так как система заточена под прогопроцессорные вычисления (множество относительно слабых процессоров), результаты запуска на Bluegene OpenMP-версии не впечатляют. В практических целях OpenMP (да и любые другие многопоточные (multithread) программы) следует выполнять на Regatta.

Заметим, что задача прекрасна поддалась распараллеливанию и зависимость скорости работы от числа вычислителей близка к линейной.

В сравнении с временем работы на ноутбуке принципиальный выигрыш дает выполнение на 256 вычислителях Bluegene. Заметим, что на ПК уже зависимость времени работы от числа потоков не линейная, а переход от 4 потоков (число ядер процессора, Intel Hiperthreading отсутствует) к 8 сопровождается спадом производительности. На суперкомпьютерах данную ситуацию поймать не удалось.

1. Выводы

Выполнена работа по разработке параллельной версии алгоритма ленточного умножения матриц. Изучены технологии написания параллельных алгоритмов OpenMP и MPI. Проанализировано время выполнения алгоритмов на различных вычислительных системах.

Технология OpenMP крайне удобна в использовании, причем дает колоссальный прирост производительности на рассчитанных на многопоточные вычисления системах, в том числе и на персональных компьютерах.

MPI можно назвать более низкоуровневой технологией: разработка MPI-программы знакомит с основами взаимодействия вычислительных узлов суперкомпьютера. При этом MPI заточена именно на многопроцессорные системы и наибольшую скорость работы показала именно MPI-реализация, запущенная на наибольшем числе вычислителей суперкомпьютера Bluegene.
