КОМАНДА

ОПИСАНИЕ

СИНТАКСИС

Комментарий

XCHG op1, op2

Обмен значениями.
Команда XCHG выполняет обмен значений своих операндов.

• XCHG r/m 8/16/32, r/m 8/16/32
  (память, память нельзя)

Требование: sizeof(op1) == sizeof(op2)

BSWAP op1

Перевод op1 из одной формы адресации в другую (Big-endian <-> Little-endian).

Иначе говоря, разворот байтов.­­­

• DSWP r32

На флаги не влияет.

http://www.c-jump.com/CIS77/ASM/DataTypes/T77_0230_bswap.htm

Сложение и вычитание

NEG op1

Изменение знака (получение двоичного дополнения к) op1.

Алгоритм работы:

• выполнить вычитание (0 – источник) и поместить результат на место источника;

• если источник=0, то его значение не меняется.

Команда используется для формирования двоичного дополнения операнда в памяти или регистре. Операция двоичного дополнения предполагает инвертирование всех разрядов операнда с последующим сложением операнда с двоичной единицей. Если операнд отрицательный, то операция neg над ним означает получение его модуля.

ADD op1, op2

Сложение

Требование: sizeof(op1) == sizeof(op2)

ADC op1, op2
SBB op1, op2

ADC:
Сложение двух целочисленных двоичных операндов с учётом флага переноса CF.
op1 = op1 + op2 + CF

SBB:

Вычитание двух целочисленных двоичных операндов с учётом флага CF. Состояние флага CF представляет собой заём от предыдущего вычитания.

op1 = op1 - op2 - CF

Вроде бы:

• r/m 8/16/32, r/m; (sizeof(op2) = sizeof(op1) )

• r/m 8/16/32, imm; (sizeof(imm) <= sizeof(op1) )

Флаги:

(для обеих операций)

OF=r SF=r ZF=r AF=r PF=r CF=r

imm [immediate value]– непосредственная константа (число)

AND op1, op2

Побитовое "и"

Неразрушающий аналог:

TEST op1, op2

SUB op1, op2

Вычитание

Неразрушающий аналог:

CMP op1, op2

Умножение и деление

MUL op1

Команда выполняет целочисленное умножение без учёта знака. Явно задается один из множителей. Второй множитель задается неявно в регистре AL/AX/EAX (это местоположение фиксировано). Местоположение результата умножения определяется кодом операции и размером множителей:

• r/m 8/16/32

Флаги:

Если старшая половина результата нулевая:

OF=CF=0 SF=? ZF=? AF=? PF=?.

Если старшая половина результата ненулевая:

OF=CF=1 SF=? ZF=? AF=? PF=?.

IMUL

Умножение со знаком

Команда имеет три формы, различающиеся количеством операндов:

• С одним операндом — требует явного указания местоположения только одного сомножителя, который может быть расположен в ячейке памяти или регистре. Местоположение произведения зависит от размерности множителей:

  Размер операндов	Первый множитель	Второй множитель	Результат
  Байт	AL	r/m8	AX
  Слово	AX	r/m16	DX:AX
  Двойное слово	EAX	r/m32	EDX:EAX

• С двумя операндами — первый операнд определяет местоположение первого сомножителя. На его место впоследствии будет записан результат. Второй операнд определяет местоположение второго сомножителя.

• С тремя операндами — первый операнд определяет местоположение результата, второй операнд — местоположение первого сомножителя, третий операнд может быть непосредственно заданным значением размером в байт, слово или двойное слово.

(не совсем совпадает с лекцией)

• r 8/16/32

• r 16/32, r/m 16/32

• r 16/32, r/m 16/32, imm 16/32

imm должен по размеру совпадать с первым множителем или быть размерности до байта.

Флаги:

• Для однооперандной команды:
  OF=1 CF=1 — значимые биты переносятся в верхнюю половину результата; OF=0 CF=0 — результат помещается точно в младшей половине результата. Состояние остальных флагов: SF=? ZF=? AF=? PF=?.

• Для двух- и трехоперандной команды:
  OF=1 CF=1 — результат слишком большой и усекается; OF=0 CF=0 — размер результата точно соответствует операнду назначения. Состояние остальных флагов: SF=? ZF=? AF=? PF=?.

Двухоперандная форма не рекомендуема к использованию при умножении на imm – поддерживается не всеми машинами.

DIV op1

Деление без знака.

Команда выполняет целочисленное деление без учёта знака. Делимое задается неявно, и его размер зависит от размера делителя, который явно указывается в команде. Местоположения делимого, делителя, частного и остатка — в зависимости от их размерности:

• r/m 8/16/32

IDIV

Деление со знаком.

Команда выполняет целочисленное деление со знаком. Делимое задается неявно, и его размер зависит от размера делителя, который явно указывается в команде. Местоположения делимого, делителя, частного и остатка — в зависимости от их размерности:

Остаток всегда имеет знак делимого. Знак частного зависит от состояния знаковых битов (старших разрядов) делимого и делителя.

• r/m 8/16/32

Перемещение данных и приведение типов

CBW

CWDE

CWD

CDQ

CBW — преобразование байта в слово.

Команда копирует знаковый бит регистра AL/AX на все биты регистра АН/ЕАХ (используется при подготовке к знаковому делению):

movsx ax, al

CWD, CWDE — преобразование слова в двойное слово.

Команда CWD копирует значение старшего бита регистра АХ на все биты регистра DX (используется при подготовке к знаковому делению):

mov dx, ax

sar dx, 15

CWDE же:

movsx eax, ax

CDQ — преобразование двойного слова в учетверённое слово.

Команда CDQ копирует знаковый бит регистра ЕАХ на все биты регистра EDX (используется при подготовке к знаковому делению):

mov edx, eax

sar edx, 31

Convert Byte to Word;

Convert Word to Dword;

Convert Double to Quad.

MOVZX op1, op2

MOVSX op1, op2

op2 преобразуется к типу op1 и записывается в него. При этом:

MOVZX выполняет беззнаковое расширение данных (число до нужного размера дополняется слева нулями);
MOVSX выполняет знаковое расширение данных (число до нужного размера дополняется слева битами со значением знакового разряда исходного числа).

• MOVZX (r 32), (r/m 16)

• MOVSX (r 16/32), (r/m 8)

movsx (move signed extension);

movzx (move zero extension).

Например:
mov bx, 0xA67B ; bx ← 0xA67B

movzx ebx, bx ; ebx ← 0x0000A67B

movsx eax, bx ; eax ← 0xFFFFA67B

movsx ecx, bl ; ecx ← 0x0000007B

LEA op1, op2

Получение эффективного адреса (смещения) источника.

При этом обращение к памяти (op2) не производится (несмотря на применение квадратных скобок), а, вместо этого, в регистр (op1) заносится адрес, вычисленный обычным способом для второго операнда. (В op1 запишутся младшие sizeof(op1) байт вычисленного адреса).

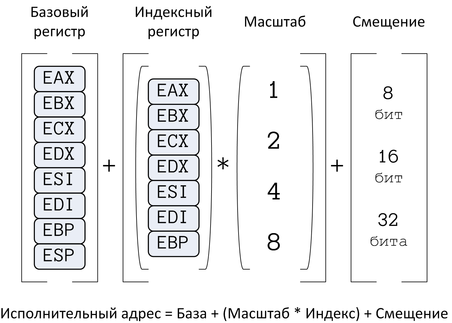

Общий вид адресного кода при обращении к памяти:

- r (16) / 32, m

Например: lea eax, [ebx+esi*2+2]

«Load Effective Address»

Опр. Эффективный адрес — адрес, по которому происходит обращение к памяти; численно совпадает с виртуальным адресом.

• в качестве базы может выступать любой РОН (регистр общего назначения);

• индексом может быть любой РОН, кроме ESP;

• коэффициент масштабирования может принимать численное значение 1, 2, 4 или 8;

• смещение задается константой.

http://www.konetlasc..ru/cdo/programmes/assembler/lea.html

Суть:

Пусть имеются переменные int *a, *b и eax = a, ebx = b.

Тогда:
mov eax, [ebx + 4]; <=> a = *(b+1)

lea eax, [ebx + 4]; <=> a = b + 4

Сдвиги и вращения

SHL op1, op2

SHR op1, op2

Логический (беззнаковый) сдвиг влево / вправо

Для SHR:

Сдвиг всех битов операнда вправо на количество разрядов, указанное операндом op2, при этом выдвигаемый справа бит становится значением флага переноса CF. Одновременно слева в операнд вдвигается нулевой бит.

• op1 = r/m 8/16/32

• op2 = CL / imm

Флаги:

SHR:
CF=r OF=?r SF=r ZF=r PF=r AF=?

Флаг CF содержит значение последнего выдвинутого из операнда бита. При сдвиге на 1 бит флаг OF устанавливается равным старшему значащему биту исходного операнда. Если количество сдвигов (значение op2) больше 1, то OF=0.

SHL:

CF=r OF=?r SF=r ZF=r PF=r AF=?

Флаг CF содержит значение последнего выдвинутого из операнда бита. Флаг OF представляет интерес, если сдвиг осуществляется на один разряд. При сдвиге на несколько разрядов его значение не определено. По его значению можно судить об изменении знакового разряда операнда:

• если OF=1, то значение флага CF и значение старшего бита операнда после выполнения сдвига различны;

• если OF=0, то значение флага CF и значение старшего бита операнда после выполнения сдвига совпадают.

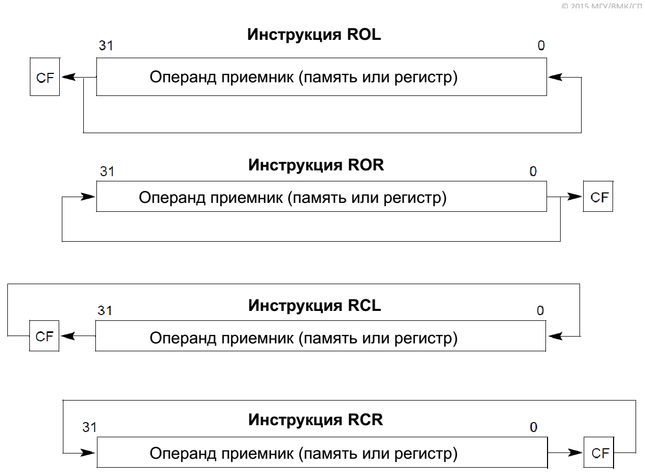

ROL op1, number or CL

ROR op1, number or CL

Циклический сдвиг влево / вправо

ROR:

При циклическом сдвиге разрядов операнда вправо его младший выдвигаемый бит вдвигается в op1 слева и становится одновременно значением старшего бита операнда и флага переноса CF.

ROL:

При циклическом сдвиге разрядов операнда влево его старший выдвигаемый бит вдвигается в операнд справа и становится одновременно значением младшего бита операнда и флага переноса CF.

• op1 = r/m 8/16/32

• op2 = {число, CL}

Флаги:

ROR:
CF=r OF=?r SF=r ZF=r PF=r AF=?
Флаг OF представляет интерес, если сдвиг осуществляется на один разряд. При сдвиге на несколько разрядов его значение не определено. По его значению можно судить об изменении знакового разряда операнда:

• если OF=1, то значение флага CF и значение старшего бита операнда после выполнения сдвига различны;

• если OF=0, то значение флага CF и значение старшего бита операнда после выполнения сдвига совпадают.

ROL:

CF=r OF=?r SF=r ZF=r PF=r AF=?
Флаг OF представляет интерес, если сдвиг осуществляется на один разряд. При сдвиге на несколько разрядов его значение не определено. По его значению можно судить об изменении знакового разряда операнда:

• если OF=1, то значение флага CF и значение старшего бита операнда после выполнения сдвига различны;

• если OF=0, то значение флага CF и значение старшего бита операнда после выполнения сдвига совпадают.

RCR, RCL

Циклический сдвиг влево / вправо с учетом CF:
CF не только запоминает только что вытолкнутое значение, но и участвует в цикле (похоже на единичную задержку на схеме автомата)

SAR op1, op2
SAL op1, op2

SAR:

Арифметический сдвиг вправо.

Сдвиг всех битов операнда вправо на количество разрядов, указанное операндом количество_сдвигов, при этом выдвигаемый справа бит становится значением флага переноса CF. По мере сдвига вправо освобождающиеся места заполняются значением знакового разряда.

SAL:
- сдвиг всех битов операнда влево на один разряд, при этом выдвигаемый слева бит становится значением флага переноса cf;

- одновременно справа в операнд вдвигается нулевой бит;

- указанные выше два действия повторяются количество раз, равное значению второго операнда.

SAR операнд, количество_сдвигов

Флаги

CF=r OF=?r SF=r ZF=r PF=r AF=?

Флаг CF содержит значение последнего выдвинутого из операнда бита. Команда SAR всегда сбрасывает в ноль флаг OF в операциях сдвига на один разряд.

КОМАНДА

ОПИСАНИЕ

СИНТАКСИС

Комментарий

Команды сканирования битов

BSF op1, op2

BSR op1, op2

Поиск самого правого (самого левого) бита-единицы.

Команда BSF (BSR) просматривает биты op2 от младшего (т.е. самого правого) к старшему (BSR - от старшего к младшему) и помещает индекс [в обоих случаях отсчитываемый от младшего бита] первого единичного бита в регистр. Биты нумеруются, начиная с нуля. Если единичный бит найден, то флаг нуля сбрасывается (ZF=0). Если все биты нулевые, то флаг нуля устанавливается (ZF=1), а значение первого операнда будет неопределённым (на разных процессорах может быть по-разному).

• op1 = r 16/32

• op2 = r/m 16/32

Команды проверки и модификации битов

BT op1, op2

Копирует из слова op1 значение проверяемого бита (номер бита – op2) в флаг CF.

После этого можно выполнить условный переход командами JC или JNC, в зависимости от значения бита.

• op1 = r/m 16/32

• op2 = r/imm 16/32

Bite Test

BTR

Копирует значение бита в флаг CF и затем сбрасывает его.

Эти команды удобны тем, что можно совместить проверку бита и присвоение ему нового значения.

BTS

Копирует значение бита в флаг CF и затем устанавливает его в 1

BTC

Копирует значение бита в флаг CF и затем инвертирует его

КОМАНДА

ОПИСАНИЕ

СИНТАКСИС

Комментарий

PUSH op1

Помещение в стек.
Команда уменьшает значение регистра-указателя стека ESP на 4 и затем записывает значение источника в вершину стека:

sub esp, 4

mov [esp], op1

- r/m/imm

POP op1

Извлечение из стека.

Команда восстанавливает содержимое вершины стека в регистр, ячейку памяти или сегментный регистр, после чего значение ESP увеличивается на 4:

mov op1, [esp]

add esp, 4

- r/m

Недопустимо восстановление значения в сегментный регистр CS.

LEAVE

Эквивалентна применению 2-х команд:

­­MOV ESP, EBP; (уничтожили фрейм)

POP EBP; вернулись на место стека, откуда функция была вызвана.

CALL func_name

В стек заносится адрес возврата и производится передача управления

-r/m/imm (имя метки / непосредственно адрес в памяти)

RET

Pop'ит с вершины стека 4-байта и записывает их в регистр EIP. Трактует их как адрес возврата (передает управление по этому адресу)

return

RET op1

Относится к соглашению stdcall, заключающемуся в том, что вызываемая функция сама снимает со стека свои аргументы. Делается это просто:

ret num; где num = 4 * число_аргументов

Как следствие, соглашение stdcall не позволяет реализовывать функции с переменным числом параметров, передаваемых по значению через стек.
