С учетом высоты помещения (2.5 м), высоты стола (около 0.8 м) и свеса светильника (0,2 м) высота светильников над рабочей поверхностью равняется 1.5 метрам.

Таким образом:

.

Для и i = 0.97 находим, что =43, тогда:

.

Для обеспечения светового потока в 2686 лм подходит люминесцентная лампа марки ЛБ40 (мощность 40 Вт, световой поток 3120 лм). Мощность, потребляемая восьмью такими лампами, составляет 320 Вт.

Таким образом, для обеспечения необходимой освещенности рабочих мест в рассматриваемом помещении должны быть установлены шесть ламп марки ЛБ40. В настоящее время в помещении установлены три светильника типа ОД, каждый из которых имеет две лампы ЛБ40.

Расчет показал соответствие существующей освещенности нормируемым значениям.

5.2.3 Климатические условия

Параметры микроклимата включают:

• температурный режим;

• относительная влажность воздуха;

• скорость движения воздуха.

Температура и скорость движения воздуха. Для поддержания соответствующего температурного режима рабочие помещения должны оборудоваться системами отопления, кондиционирования воздуха или эффективной приточно-вытяжной вентиляцией.

Для повышения влажности воздуха в помещениях следует применять увлажнители воздуха, заправляемые дистиллированной или прокипяченной питьевой, водой.

Для обеспечения безопасных климатических условий в помещениях, где работа на ПЭВМ является основной, должны обеспечиваться оптимальные параметры микроклимата (таблица 5.1)[3].

Таблица 5.1 - Оптимальные нормы микроклимата для помещений с ПЭВМ

Кроме этого, нормированное количество аэроионов приведено в таблице 5.2

Таблица 5.2 - Уровни ионизации воздуха помещений при работе на ПЭВМ

Уровни	Число ионов в 1 см3 воздуха
	n+	n-
Минимально необходимые	400	600
Оптимальные	1500-3000	3000-5000
Максимально-допустимые	50000	50000

В данном пункте раздела произведен анализ условий труда специалиста на рабочем месте по освещенности, рассмотрено влияние освещение на условия труда, и выбраны осветительные установки для создания оптимальных условий труда, так же изучены требования к рабочему пространству и выбраны оптимальные критерии, рассмотрены климатические условия, влияющие на работу персонала.

5.3 Организационно-технические мероприятия по обеспечению условий безопасности

5.3.1 Разработка мер по обеспечению безопасных условий труда

Выполнение рекомендаций по эксплуатации компьютеров позволяет значительно снизить вредные воздействия находящихся в эксплуатации ПЭВМ. От соблюдения рационального размещения компьютеров в помещениях, правильной организации рабочего дня пользователей, а также применения средств повышения контраста и защиты от бликов на экране, электромагнитных излучений и электростатического поля вредное воздействие во многом снижается и способствует защите человека. Однако полностью исключить воздействие вредных факторов только за счет подобных мер невозможно. Необходимы организационные мероприятия по обеспечению безопасных условий труда.

Трудовой процесс организован таким образом, что оператор вынужден с первых минут рабочего дня решать наиболее сложные и трудоёмкие задачи, в то время как в первые минуты работы функциональная подвижность нервных клеток мозга низка. Большое значение имеет чередование труда и отдыха, смена одних форм работы другими.

К средствам обеспечения безопасных условий труда также относятся: вентиляция, искусственное освещение, звукоизо­ляция. Существуют нормативы, определяющие комфортные условия и предельно допус­ти­мые нормы запылённости, температуры воздуха, шума, освещённости. В системе мер, обеспечивающих благоприятные условия труда, большое место отводится эстетическим факторам: оформление производственного интерьера, оборудования, применение функ­циональной музыки и др., которые оказывают определённое воздействие на организм человека.

5.3.2 Защита от поражения электрическим током

Помещение, в котором осуществляется работа над программой, по степени электроопасности относятся к помещениям без повышенной опасности - помещения сухие, с нормальной температурой, изолированными полами, беспыльные, имеющие малое количество заземлённых предметов. Компьютер питается от однофазной сети переменного тока промышленной частоты с заземлённой нейтралью, напряжением 220 В.

Системный блок компьютера имеет напряжения сигналов ТТЛ уровней (-1,+4 В), цифровые и аналоговые микросхемы запитываются постоянными напряжениями ±5 и ±12 В, которые получаются путем преобразования переменного напряжения 220В в блоке питания. Блок питания содержит в себе схемы преобразования напряжения, схемы стабилизации и схему защитного отключения при коротком замыкании. Так как корпус компьютера выполнен из металла, то существует опасность пробоя фазы на корпус. Мониторы современных компьютеров практически всегда изготовляются из пластика, поэтому несмотря на большое напряжение, присутствующее в мониторе, поражение током человека практически исключено [3].

Поскольку попадание человека под воздействие высокого напряжения в данном устройстве возможно только по причине аварии (пробой изоляции), то рассчитаем возможный ток через тело человека (I_h) при касании частей схемы, находящихся под напряжением 220В.

, (5.3)

где U-напряжение токоведущих элементов, В,

R_h=1000 Ом - сопротивление тела человека.

Полученное значение выше смертельного порога (0.1А для переменного тока), значит необходимо предусмотреть меры по защите человека от поражения электрическим током [4]:

1. поскольку сетевое напряжение преобразуется в отдельном блоке (блоке питания), то необходимо выполнить его в закрытом металлическом корпусе и электрически соединить его с корпусом всего устройства в целом;

2. заземлить корпус всего компьютера, посредством заземляющего вывода в сетевом шнуре или отдельным заземляющим проводом;

3. применить сетевой шнур с двойной изоляцией.

Произведём расчёт защитного заземления компьютеров.

Для защиты от опасного напряжения прикосновения необходимо использовать защитное заземление. Наиболее эффективным является использование контурного заземлителя, размещённого по периметру здания.

Требуемое сопротивление защитного заземляющего устройства для данного случая должно быть не более 4 Ом, т.е. R_з< 4 Ом.

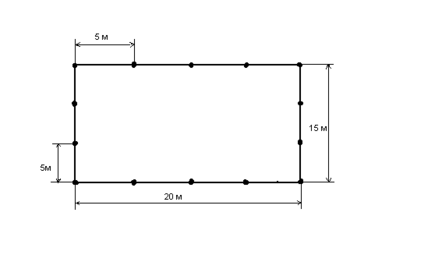

С учётом плана здания и его размеров строим предварительную схему заземлителя (рисунок 5.2).

Рисунок 5.2 - Схема контурного заземлителя

При этом вертикальные электроды размещаются на расстоянии а=5 м один от другого. Расчёт производим для однородной земли, где грунтом является суглинок, с удельным сопротивлением грунта р=100 Ом /м.

В целях профилактики рекомендуется один раз в год определять сопротивление грунта.

5.3.3 Защита от электромагнитных полей и излучений.

В настоящее время существуют достаточно строгие стандарты доз рентгеновского излучения для современных видеомониторов, поэтому работа с ними не опасна для большинства пользователей. Исключение составляют лишь люди с повышенной чувствительностью к рентгеновскому излучению.

Для защиты от электромагнитных полей и ионизирующего излучения применяются методы экранирования и защиты расстоянием. Предельно близкое расстояние от экрана до оператора не менее 50-70 сантиметров (для контроля – на расстоянии вытянутой руки).

Для каждого монитора необходимо наличие защитного фильтра, обладающего следующими характеристиками:

• хорошо изолирует яркие видимые лучи;

• устраняет статические заряды;

• изолирует ультрафиолетовые и ионизирующие излучения.

Разнообразные нейлоновые сеточки и фильтры из обычного тонированного стекла из рассмотрения автоматически выпадают из-за своей неэффективности.

На сегодняшний день стандарт TCO 03 считается наиболее совершенным, и половина выпускающихся в мире мониторов соответствует его требованиям. Основная таблица ограничений на уровни полей в этой версии стандарта: значение яркости 100 кд на кв. метр, частота обновления экрана — 85 Гц, высокое разрешение и контрастность изображения [3].

Для уменьшения воздействия радиации, излучаемой электронно-лучевой трубкой дисплея, применяют стеклянные или сеточные фильтры, уменьшающие мерцание, повышающие контрастность и чёткость изображения, или используют современные мониторы со спецификацией “low radiation”, которые можно использовать без защитных экранов, так как они покрыты специальным антибликовым составом для лучшего восприятия изображения и для уменьшения отражения внешнего освещения [24].

ЭЛТ-мониторы отличаются своей надежностью, четкой цветовой передачей изображения, низкой стоимостью. Однако, с точки зрения БЖД, ЭЛТ-мониторы по безопасности уступают ЖК-мониторам.

ЖК-технология позволила сделать мониторы более безопасными благодаря применению технологий TFT и LCD. Такие мониторы обеспечивают меньшую нагрузку на зрение, а также снижают интенсивность электромагнитных полей и излучений. Поэтому можно сделать вывод о том, что применение жидкокристаллических (TFT, LCD, OLED, ЖК), а также плазменных мониторов является одним из главнейших способов обеспечения безопасных условий труда.

Поскольку работа с системой учета учебно-воспитательной работы общеобразовательного учреждения, как и работа с любым ПС, связана с постоянным контактом пользователя с монитором, выбор монитора является одним из основных критериев обеспечения безопасности труда. Применение ЖК-мониторов сводит к минимуму электромагнитное излучение и вредные воздействия в целом.

5.3.4 Защита от повышенного шума

Для снижения уровня шума печатающее устройство устанавливают на звукопоглощающую поверхность автономно от рабочего места оператора.

Для снижения уровня шума стены и потолок помещений, где установлены компьютеры, могут быть облицованы звукопоглощающими материалами.
