Пир доочистки сточных вод для удаления главным образом взвешенных частиц широко применяется фильтрация через фильтры, фильтры с плавающей загрузкой, установки пенной флотации.

В биологически очищенных сточных водах азот находится в форме нитритов, нитратов и солей аммония. Для удаление из сточных вод соединений азота применяют физико-химические (отдувка аммиака, ионный обмен , электролиз , дистилляция) и биологические( нитрификация и денитрификация) методы.

4.5 Дезинфекция

Является заключительным этапом перед сбросом в водоем. А задача дезинфекции – уничтожение патогенных микроорганизмов и вирусов, содержащихся в сточной воде . распространены хлорирование, введение хлорной извести ,электролиз ,озонирование .

4.6 Обработка осадков

Заключается в уменьшении влажности и объема, стабилизации, обеззараживании и подготовки к утилизации.

При очистки сточных вод на решетках задерживается крупные нерастворенные примеси – тряпки , бумаги, которые могут вывозиться на свалки или после дробления направляться в метантенки для дальнейшей переработки – сбраживания орган6ической части.

Песок, задержанный в песколовках направляется на пусковые площадки, где он обезвоживается и затем вывозится для дальнейшего использования.

В первичных отстойниках выпадает осадок , которые перекачивается метантенки, где происходите его сбраживание.

Во вторичных отстойниках, на станциях с аэротенками происходит выпадение активного ила.

Основная масса задержанного ила перекачивается в аэротенки и вновь участвует в процессе. Другая, меньшая часть ила (избыточный активный ил) направляется в илоуплотнитель, где происходит его уплотнение и объем ила уменьшается в 5-7 раз. Уплотненный избыточный ил направляется в метантенки. Метантенк – закрытый герметичный резервуар, в котором происходит сбраживание сырого осадка из первичных отстойников и уплотненного избыточного активного ила. Сбраживание – процесс переработки органических соединений осадка и ила с помощью анаэробных микроорганизмов в минеральные соединения.

Другим методом переработки осадка и ила является аэробная стабилизация. Она осуществляется в резервуарах, где органическая часть осадка и ила длительное время минерализуется аэробными микроорганизмами при постоянной продувке воздуха.

Особое место в сооружениях по обработке осадка занимают комбинированные сооружения – септики и двухъярусные отстойники, в которых одновременно протекают осветление и сбраживание выпавшего осадка.

Осадки, выгружаемые из метантенков, имеют влажность 97%.

Для существенного уменьшения объема осадков применяется их обезвоживание. После обезвоживания осадки имеют влажность 55-80% или уменьшаются в объеме в 7-15 раз.

Для дальнейшего уменьшения осадков в объеме проводят их термическую сушку в барабанных, ленточных сушилках. После того осадки имеют гранулированный вид, легко транспортируется. Их влажность 15-30%.

Осадки сточных вод, если они содержат токсичные вещества в концентрациях, не превышающих допустимые, используются в качестве органо-минерального удобрения.

Утилизация осадков сточных вод промышленных предприятий предусматривается для извлечения и использования ценных веществ. Осадки могут быть использованы в дорожном строительстве, в применении в промышленности строительных материалов.

10

11

15

14

9

3

4

6

5

8

7

2

1

16

16

17

Песковые площадки

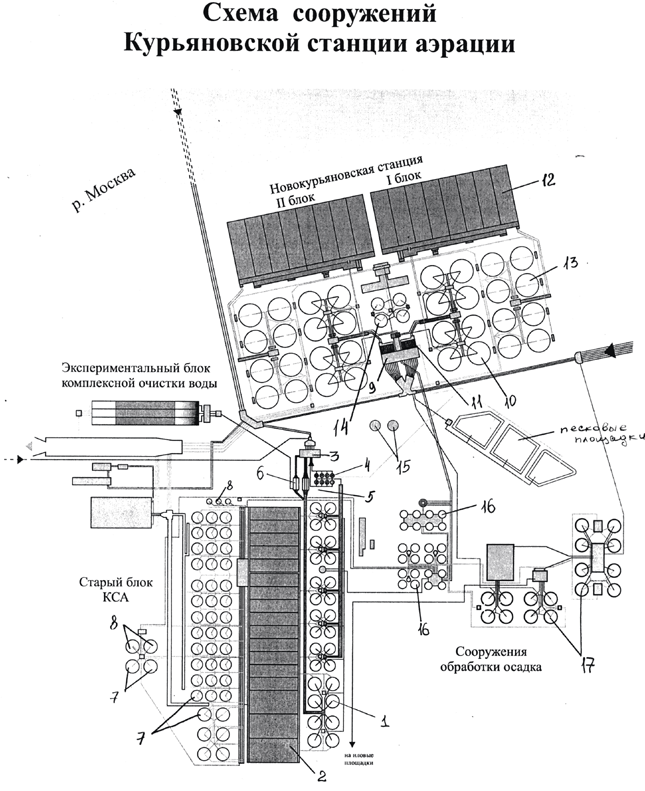

Рис.1


1 – первичные отстойники на КСАст 9 – решетки на НКСА

2 – аэротенки на КСАст 10 – первичные отстойники

3 – решетки на КСАст 11 – песколовки на НКСА

4 - вертикальные песколовки на КСАст 12 – аэротенки на НКСА

5 – горизонтальные песколовки на КСАст 13 – вторичные отстойники на НКСА

6 – аэрируемые песколовки на КСАст 14 – илоуплотнители на НКСА

7 – вторичные отстойники на КСАст 15 – газголдер

16 - метантенк

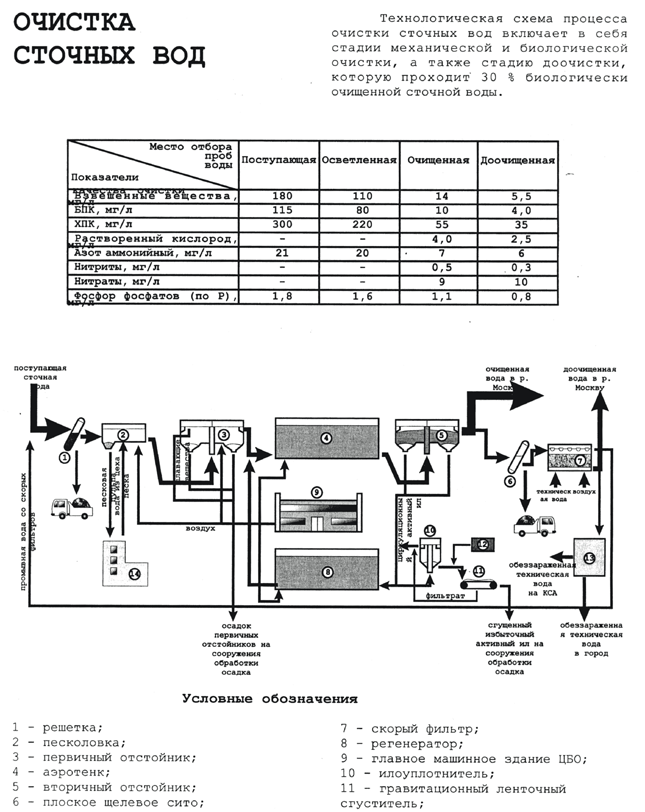

Рис.2




5. Описание технологической схемы очистки сточной воды на Курьновской станции аэрации

Сточная вода, поступающая на очистку станцию, проходит через решетку, устанавливаемую для задержания крупных, нерастворенных загрязнений органического и минерального происхождения.

Затем вода проходит через песколовку, предназначенную для улавливания примесей минерального происхождения (песок). Потом проходит вода в отстойники, в которых выделяются осаждающиеся и всплывающиеся органические вещества. Эти сооружения представляют собой механическую очистку.

После сооружений механической очистки вода поступает в аэротенки. Аэротенк представляет собой открытый резервуар, в котором медленно движется смесь активного ила и очищаемой осветленной сточной воды, поступающей из первичного отстойника. Аэротенк должен аэрироваться. Смесь сточной воды и активного ила из аэротенка направляется во вторичный отстойник, где активный ил выделяется из сточной воды путем отстаивания, и основная его масса возвращается в аэротенк. Очищенная вода обеззараживается (хлорируется), потом проходит дополнительную очистку в фильтрах с щебеночной загрузкой.

После всего этого очищенная вода сбрасывается в реку Москву.

Отбросы, задерживаемые на решетках, собираются и вывозятся автотранспортом на свалку для захоронения. Осадок, задержанный в песколовках, в виде песчаной пульпы перекачивается на песковые площадки.

Сырой осадок, образующийся в первичных отстойниках, а также уплотненный избыточный ил из вторичного отстойника, направляется в метантенки. В них происходит распад (минерализация) органического вещества осадка и ила за счет деятельности анаэробных микроорганизмов. В процессе распада выделяются в основном метан и диоксид углерода, так же могут выделяться H2 и N2.

Метан собирается и направляется в газгольдер, а оттуда в котельную, где он снижается. Получаемый котельный пар направляется в метантенки и служит для подогрева подаваемой в них смеси сырого осадка и активного ила. Сброженный осадок, выгружаемый из метантенков, поступает на сооружения для обезвоживания. В качестве сооружения для обезвоживания используют фильтр-прессы. Обезвоженный осадок чаще всего используется в качестве органогенного удобрения в сельском хозяйстве.

5.1 Технические характеристики сооружений

  1. Решетки: механические, наклонные с расположением граблецы спереди решетки, с постоянной очисткой от отбросов.

Всего 27 штук, КСА –11 штук, НКСА – 16 штук.

6 мм – 25 ед. на всех блоках

16 мм – 2 ед. на НКСА – 1

  1. Песколовки:

КСА:

-вертикальные – 8 штук, производительностью 62.5 тыс. м3/сут; скорость восх. потока 30 мм/с,

  • горизонтальные – 3 штуки. Производительностью 166.7 тыс. м3/сут. 21х6х1.5 м

  • горизонтального аэрируемого типа – 2 штуки; производительность 166.7 тыс. м3/сут, 21х6х3.5 м

НКСА – горизонтального типа.

  1. Первичные отстойники:

КСА и НКСА – радиального типа со сбором ила илоскребами, полунаружной доской и жиросборным бункером для всплывающих веществ. КСА – D=33 м (20 ед.), производительность 25 тыс. м3/сут, Vраб = 2308 м3 . D=40 м (8 ед.) производительность 62.5 м3/сут, Vраб = 4651 м3 .

НКСА: D=54 м, производительность 125 м3/сут, Vраб = 10500 м3 .

  1. Аэротенки:

Всего 33 ед. КСАст – 17 штук, НКСА – 16 штук.

Размеры коридора:

КСАст – 130х4х8 м – 10 аэротенка (Vраб = 16640 м3 )

130х4х8.25 м – 4 аэротенка (Vраб = 17160 м3 )

130х4х12 м – 3 аэротенка (Vраб = 34155 м3 )

НКСА – 138х6х10.5 м

  1. Вторичный отстойник:

Радиального типа, D=33 м –36 ед.

D=40 м –8 ед. Общий объем 11944 м3 .

НКСА - D=54 м –16 ед

Время отстаивания 2-2.5 ч.

  1. Плоские сита:

Извлечение из воды после биологической очистки губодисперсных примесей процеживанием. Всего 6 ед. Величена щелевого прозора 1.4 мм; ед. производительность 300000 м3/сут.

  1. Фильтры с зернистой загрузкой:

Высота рабочего слоя загрузки 1.2 м; зернистый материал – гранитный щебень, рабочая фракция d=2-5 мм, производительность одного фильтра 25000 м3/сут.

  1. Илоуплотнители:

Всего 9 единиц, КСА – 5шт. НКСА – 4 шт. Радиального типа: КСА – 3 ед. D=20м (H=3.5 м), 2ед., D=40м (H=4 м); НКСА – 4 единицы, D=33м (H=5.5 м)

Суммарный объем 32346 м3 .

  1. Метантенки:

Всего 24ед., КСА – 12ед., D=24 м, НКСА – 12ед., D=18 м. Vраб(КСА) = 5200 м3, Vраб(НКСА) = 4600 м3 .

  1. Газголодеры:

Всего 2 ед. D=21.05 м, H=9.8м, Vраб = 3000 м3.

  1. Уплотнители сброженного осадка:

Всего 16 ед. Радиального типа с илоскребками, D=33м, Vраб = 4740 м3.

Расчет фильтра

Список использованной литературы

  1. Деменкова Т.П. , Иванин В.П., Исаков В.Г., Эль А.М., Курьяновская станция аэрации, М., ЗАО НВП ИНСОФТ , 1998.

  2. Карелин Л.А. , Ласков С.В. , Яковлев С.В., Камецун В.И. , Водоотведение и очистка сточных вод, М.: МГП Мосводоканал, 1996, 164 с.

  3. Методика технологического контроля работы очистных сооружений городской канализации, М.: Стройиздат, 1977, 299с.

  4. Современные методы очистки сточных вод и обработки осадков, М.: МГП

Мосводоканал, 1996, 164с.
