ρ³¹_вода = 997,6 кг/м³

5,7

ωшт = ─────────── = 0,01836 м/с

997,6 * 0,01766

По формуле (3,2) найдём:

2 · 4 (0,2010)² · 997,6

∆Рп .тр. = 0,04214 · ─── · ────────── + [2,5(4-1) + 2 · 4]

0,016 2

(0,2010)² · 997,6 997,6 · (0,01836)²

* -──────────+ 3 ───────────+ 997,6 · 9,8 · 2 ·3 = 59396,3424 Па

2 2

∆Р 59396.3424

Нп = ─── = ───────── = 6.06 [ м ст. жидкости]

ρg 997.6 * 9.81

По формуле (21) найдём:

ŋн. =0,40 [2]

ŋпер. = 1 [2]

ŋдв. = 1 [2]

0,001809 · 59396,3424

N = ────────────── = 0,268619 кВт

1000 · 0,40 · 1 · 1

Подбираем центробежный насос.

2. КОНСТРУКТИВНО-МЕХАНИЧЕСКИЙ РАСЧЁТ

В задачу конструктивно-механического расчёта входит определение необходимых геометрических размеров отдельных деталей и узлов , которые определяют конструкцию теплообменного аппарата, его механическую прочность и геометрические размеры.

2.1. РАСЧЁТ И ПОДБОР ШТУЦЕРОВ

Диаметр условного прохода (внутренний диаметр) штуцеров для подвода и отвода теплоносителей рассчитывается на основе уравнения массового расхода:

πd²вн.шт.

G = ρ ωшт. ───── (25)

4

откуда

___________

dвн.шт. = √ 4G / π ρ ωшт.

.

ωшт. – скорость течения теплоносителя в штуцере м/с,

1. Для насыщенного пара.

Мсм. = Мб. · Хб. + Мт· (1 – Хт.) (27)

Мсм. = 78 · 0,92 + 93 · 0,08 = 79,2

Мсм. 273 Р

ρпара = ──── · ──── (28)

22,4 Т Р0

79,2 273 · 1,2

ρпара = ──── · ──────────── = 3,0723

22,4 (88 + 273) · 1,034

Предельно допустимая скорость насыщенного пара - (15-25 м/с) – 20 м/с

По уравнению (26) найдём:

__________________________

dвн.шт. = √ 4·6500/3,14 · 20·3,0723·3600 =93,4 мм

1. Для конденсата.

Предельно допустимая скорость конденсата – (0,1 – 0,5) – 0,1 м/с

По уравнению (4,2) найдём:

___________________________

dвн..шт. = √­­ 4·6500/3,14·3600 · 0,1 · 796,812 = 169 мм

3. Для холодного теплоносителя.

dвн..шт = 150 [мм]

Рабочее давление 0,12МПа.

Конструкцию фланцевого соединения принимают в зависимости от рабочих параметров аппарата: плоские приварные фланцы при Р≤2.5МПа , t≤300°C. Во фланцевых соединениях при Р≤4.0МПа ,t≤300°C применяют болты.

Фланцы для труб и трубной арматуры стальные плоские приварные с соединительным выступом (ГОСТ 1255-67).

Диаметр резьбы болтов dб для всех фланцев при соответствующих d

d , мм 12 14 18 23

d , мм М10 М12 М16 М20

Фланцы для аппаратов стальные плоские приварные ОСТ-26-426-79.

1. ОБЕЧАЙКА ТЕПЛООБМЕННОГО АППАРАТА

Обечайка – это цилиндрический корпус аппарата, который работает, как правило, под избыточным внутренним или внешним давлением. Толщина стенки обечаек, работающих под внутренним давлением рассчитывается по уравнению:

PR · D

SR = ───────── (29)

2[σ] φp. · φR

где PR – расчетное давление в аппарате, МПа,

D – диаметр обечайки, мм,

[σ] – предельно-допускаемое напряжение, МПа,

φp. – коэффициент прочности шва

S ≥ SR + C , где С – прибавка. (30)

PR ≤ (1.25- 1.5)P[σ]20/ [σ]t (31)

PR ≤ 1.4 · 0.12 · 140/133,4

PR ≤ 0.176

По формуле (30) найдём:

0.176 · 600

SR = ────────────── = 0.47761

2 · 134 · (1-0.175)

C = 2

S ≥ SR + C = 0.4776 + 2

S ≥ 2.4776 ≈ 3мм

2.3. ТОЛЩИНА ТРУБНЫХ РЕШЁТОК

В среднем толщина трубных решёток составляет от 15 до 35мм в зависимости от диаметра развальцованных теплообменных труб и конструкции теплообменника, поскольку напряжение, под действием которых находится напряжение, под действием которых находится и работает трубная решётка, определяется не только давлением рабочей среды, но и особенностями конструкции аппарата.

Ориентировочно, толщину трубных решёток можно принять равной:

Sтр.реш. = (dн/ 8) + 5мм. = (20/8) + 5 = 7,5 мм.

2.4. ПОДБОР ДНИЩА

Днище – это составной элемент корпуса химических аппаратов, который ограничивает корпус снизу и сверху и изготавливается из того же материала, что и корпус. По форме днища могут быть, в зависимости от давления среды и конструктивных соображений, эллиптическими, сферическими, коническими, плоскими, цилиндрическими; могут присоединяться к корпусу пайкой, сваркой или с помощью фланцев.

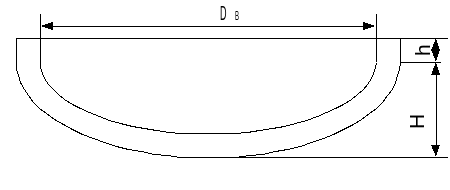

Днища эллиптические отбортованные стальные с внутренними базовыми размерами.

2 .5. ОПОРЫ АППАРАТА

На фундаменты или специальные несущие конструкции химические аппараты устанавливаются с помощью опор. В зависимости от рабочего положения аппарата различают опоры для горизонтальных и вертикальных аппаратов.

Вертикальные аппараты обычно устанавливают или на стойках, когда их размещают внизу в помещении, или на подвесных лапах, когда аппарат размещают между перекрытиями в помещении.

Горизонтальные аппараты устанавливают на Седловых опорах.

В зависимости от толщины стенки корпуса аппарата лапы привариваются или непосредственно к корпусу, или к накладному листу.

Накладной лист выполняется из того же материала, что и корпус и приваривается к нему сплошным швом.

Опоры подбираются в зависимости от массы аппарата.

Gап. = Gоб. + 2Gкр. + Gтруб. + 2Gтр.реш + Gр-ра + 15 % (от веса аппарата) (32)

Gоб = h · πD · δ · ρстали. = 3.14 · 2 · 0.003 · 7850 · 0.6 =88.73

2Gкр. = S · F · ρстали. = 0.003 · 0.44 · 7850 = 10.362, S=0.003м,F=0.44м² [3]

Gтруб. = h · πd · δтр. · ρстали. · Nтр. = 3,14·0,020·2·7850·0,002·316=623,12

πD² πd²

2Gтр.реш = ─── - N * ─── · ρстали. · Sтр.реш.

4 4

3,14*(0,6)² 3,14*(0,02)²

2Gтр.реш = ────── - 316· ──────── · 7850 · 0,0075 = 10,796262

4 4

πD² 3,14*(0,6)²

Gр-ра = ───── · h ·ρводы = ─────── · 2 ·1000 =565,2

4 4

G = 88,73 + 10,79 + 623,12 + 10,79 =733,43

733,43 - 100 %

Х - 15%

Х = 110,0145

Gап. = 733,43 +565,2 + 110,0145 = 1408,6445 кг
