Для удаления взвешенных веществ и БПКполн. до 6-8 мг/л после биологической очистки в стандартных аэротенках широко применяются фильтры с зернистой загруз­кой. В них не допускается развитие микробиологических процессов и содержание сое­динений азота и фосфора не изменяется.

Фильтр представляет собой резервуар, загруженный зернистым материалом, через который вода просачивается сверху вниз или снизу вверх. Распределение воды по поверхности перед фильтрованием и сбор фильтрованной воды должны быть рав­номерными.

В качестве зернистой загрузки используется, как правило, кварцевый песок диа­метром 1,2-2 мм слоем 1,2-1,3 м, скорость фильтрации воды 6-8 м/ч. При накоплении в теле фильтра загрязняющих веществ подача воды на очистку прекращается и осу­ществляется водовоздушная промывка.

В настоящее время в России применяются фильтры с различными загрузками (двухслойная, каркасно-засыпная, плавающая из пластмассовой крошки, из мелкого щебня и др.). Показатели работы фильтров мало различаются, их выбор должен опре­деляться конкретными условиями применения - располагаемым остаточным напором воды, высотой конструкций зданий, степенью неравномерности притока сточной воды и т.п. [1]

3. Технологическая схема двухступенчатой доочистки сточных вод

Технологическая схема двухступенчатой доочистки сточных вод включает в себя приемный резервуар 2. насосную установку 3, с помощью которой вода подается в распределительную камеру 5. откуда самотеком поступает на песчаные фильтры 6. Очищенная на песчаных фильтрах вода собирается в приемный резервуар 7. откуда насосной установкой 8 перекачивается в распределительную камеру 10. На сорбционные фильтры 11 вода из распределительной камеры подается снизу вверх. При подаче сточных вод в распределительные камеры 5 и 10 часть воды переливается и отводится по трубопроводам 4 и 9 в приемные резервуары, где происходит перемешивание исходной жидкости.

На рис. 1. приведена схема доочистки сточных вод на двух­ступенчатых фильтрах.

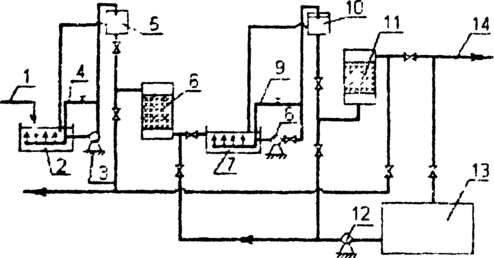

Рис 2. Схема доочистки сточных вод:

1 – вода после сооружений биологической очистки, 2 – приемный резервуар, 3 – насосная установка, 4 – устройство для перемешивания воды, 5 – распре­делительная камера, 6 – фильтр, за­груженный песком, 7- приемный ре­зервуар, 8 — насосная установка, 9 – устройство для перемешивания воды, 10-распределительная камера, 11 – сорбционный фильтр, 12 – про­мывной насос, 13 – резервуар про­мывной воды, 14 – сброс очищенной воды.

Первая ступень фильтра загружена песком с диаметром зерен 1,8 мм и высотой 0,5-1 м. Скорость фильтрования составляет 10 м/ч. Период между регенерацией загрузки фильтра зависит от концентрации взвешенных веществ и составляет 9,6-15,1 ч. Грязеемкость фильтра находится в пределах от 2,6 до 6,6 кг/м^З. Промывка фильтра производится водой с интенсивностью 18-20 л/с·м². Продолжительность промывки составляет 7 мин. Объем промывной воды – 4 % от объема очищенной воды. Для фильтров первой ступени можно использовать водовоздушную промывку с интенсивностью подачи воды 12 л/с·м² и интенсивностью подачи воздуха 16-19 л/с·м². Продолжительность водовоздушной промывки составляет 6 мин.

Сорбционный фильтр загружен сорбентом на высоту 3,2 м, скорость фильтрования воды – 2-2,5 м/ч. Крупность зерен загрузки 1-2 мм. Ин­тенсивность промывки сорбционных фильтров 6-12 л/см². Продолжи­тельность промывки принимается 7-10 мин. И уточняется в процессе эксплуатации фильтров. Фильтроцикл составляет 24 часа. Продолжи­тельность работы сорбционных фильтров до регенерации – от 3 до 4 су­ток. Регенерация загрузки сорбционных фильтров выполняется тогда, когда ХПК после фильтрования на второй ступени превышает 15 мг/л. [4]

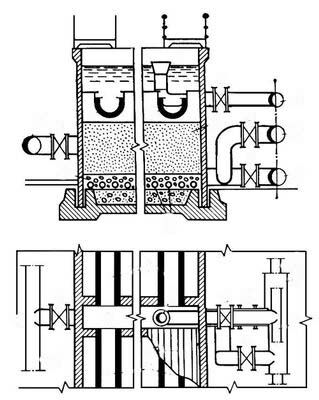

4. Песчаный фильтр

[6]

5. Расчёт песчаного фильтра

Расчетное количество фильтров находим по формуле:

(5.1)

где F_ф - общая площадь фильтров, м². Общая площадь фильтров составляет

(5.2)

где Q_w - суточный расход, м³/сут, t - продолжительность работы стан­ции очистки в течение суток, ч; V_p - расчетная скорость фильтрования при нормальном режиме, м/ч; n - число промывок фильтра; q_np - удель­ный расход воды на одну промывку фильтра, м³/м²; t_пр - время простоя фильтра в связи с промывкой, ч.

В режиме промывки одного фильтра остальные фильтры должны ра­ботать при форсированных скоростях, значения которых не должны превышать семи метров. Скорость фильтрования жидкости при форси­рованном режиме определяется по формуле:

(5.3)

где N - число фильтров находящихся на ремонте и на промывке; N_ф - общее количество рабочих фильтров. Площадь одного фильтра:

(5.4)

где N_ф - общее количество фильтров, шт.

Количество промывной воды на одну промывку фильтра:

(5.5)

где Т - время промывки фильтров, мин; i - интенсивность промывки, л/см². [4],[5]

З АКЛЮЧЕНИЕ

Фирмой “Toveko” (Швеция) предложена оригинальная конструкция зернистого песчаного фильтра непрерывного действия (рис.3), не требующего отключения на промывку. Фильтрация воды на фильтре осуществляется снизу вверх со средней скоростью 15 м/ч. В качестве загрузки используется песок диаметром 0,8-1,2 мм. Принципиаль­ной отличительной особенностью фильтра является наличие эрлифтного забора наиболее загрязненного песка из нижней конус­ной части фильтра и подача его в узел про­мывки. Из узла промывки чистый песок поступает в верхнюю часть фильтра, и промывная вода отводится в голову очист­ных сооружений. Фильтр может эксплуати­роваться в режиме реагентного фильтрова­ния, которое проводят с целью дополнительного удаления органи­ческих загрязнений после аэротенков, но главным образом для удаления фосфора. [1]

Рис.3. Песчаный фильтр фирмы “Toveko” : 1- эрлифт; 2- узел промывки

Данные о показателях качества сточных вод до и после доочистки на фильтрах представлены в таблице 5. [4]

Таблица 5

Показатель	Концентрация загрязнений до применения, мг/л	Концентрация загрязнений после доочистки, мг/л
		На песчаных фильтрах	Сорбционный фильтр, загружаемый углем АГ-5	Сорбционный фильтр, загружаемый углем КАД йодным	Сорбционный фильтр, загружаемый ТАУ углем
Взвешенные вещества	17-60	1,1-2,3	нет	нет	нет
ХПК	156-192	127-132	8,5-12	8,3-14,1	8-13,8
ВПК поли	18,1-26,7	4-9,8	1,8-3,7	1,83-3,4	1,5-3,1
N02	следы	0,15-0,35	0,15-0,31	0,23-0,39	0,28-0,35
NО3	0,03-3,9	0,95-5,1	1,1-6,8	1,2-6.,3	1,0-6,5
NH4	2,6-9,6	1,47-6,75	0,8-6,0	0,65-5,75	1,1-6,35
PO4	1,38-7,4	0,85-6,25 3.2-5	0,5-5,7	0,55-5,85	0,6-5,6
Растворимый кислород	6-8,5	3,2-5	2,65-2,91	2,7-2,85	2,6-2,9

СПИСОК ЛИТЕРАТУРЫ

[1] – Афанасьева А.Ф., Сирота М.Н., Савельева Л.С., Эпов А.Н. /Очистка хозяйственно- бытовых сточных вод и обработка осадков/, Москва, изд. «Изограф», 1997г, 96с.

[2] – Булатов М.А. /Комплексная переработка многокомпонентных жидких систем. Ресурсосберегающие и малоотходные технологии, экологически чистая продукция. Учебное пособие/ Москва, изд. МГАХМ, 1997г, 136с.

[3] – Булатов М.А., Бондарева Т.И., Кутепов А.М. /Химические производства с замкнутым водооборотным циклом. Учебное пособие/ Москва, изд. МИХМ, 1991г., 80с.

[4] – Коробко М.И., Фомин С.Н. /Очистка бытовых сточных вод двухступенчатым фильтрованием. Учебное пособие/ Хабаровск, изд. ДГУПС, 2000г., 64с.

[5] – Фрог Б.Н., Левченко А.П. /Водоподготовка. Учебное пособие для ВУЗов/ Москва, изд. МГУ, 1996г., 680с.

[6] – http://www.rubricon.ru/
