4. МНОГОСЛОЙНЫЙ ПЕРСЕПТРОН

4.1. Определения

Многослойный персептрон – это полносвязанная полиморфная ИНС, состоящая из двух замечательных слоев: входного и выходного, и как минимум одного внутреннего (скрытого) слоя (рис.4.1).

В полносвязанной ИНС каждый нейрон сети связан синаптической связью со всеми нейронами предыдущего слоя и со всеми нейронами последующего.

Полиморфность ИНС означает, что все нейроны сети одинаковые и имеют одинаковые активационные функции.

4.2. Алгоритм «Обратного распространения» (Backpropagation)

Обучение многослойного персептрона по алгоритму обратного распространения ошибки или, если коротко, алгоритм «Обратного распространения», заключается в распространении сигналов ошибки от выходов ИНС к ее входам, в направлении, обратном прямому распространению сигналов в обычном режиме работы.

Согласно методу наименьших квадратов, минимизируемой целевой функцией ошибки ИНС является величина:

(4.1)

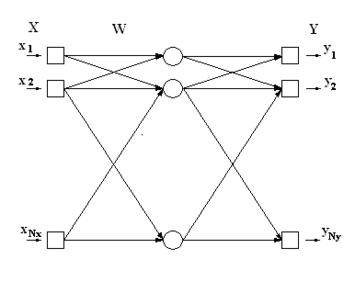

Рис. 4.1. Многослойный персептрон

где – реальное выходное состояние нейрона j выходного слоя N нейронной сети при подаче на ее входы p-го образа; d_jp – идеальное (желаемое) выходное состояние этого нейрона.

Суммирование ведется по всем нейронам выходного слоя и по всем обрабатываемым сетью образам. Минимизация ведется методом градиентного спуска, что означает подстройку весовых коэффициентов следующим образом:

(4.2)

Здесь w_ij – весовой коэффициент синаптической связи, соединяющей i-ый нейрон слоя n-1 с j-ым нейроном слоя n,  – коэффициент скорости обучения, 0<<1.

В то же время:

(4.3)

Здесь под y_j, как и раньше, подразумевается выход нейрона j, а под s_j – взвешенная сумма его входных сигналов, то есть аргумент активационной функции. Так как множитель dy_j/ds_j является производной этой функции по ее аргументу, из этого следует, что производная активационной функция должна быть определена на всей оси абсцисс. В связи с этим функция единичного скачка и прочие активационные функции с неоднородностями не подходят для рассматриваемых ИНС. В них применяются такие гладкие функции, как гиперболический тангенс или классический сигмоид с экспонентой. В случае гиперболического тангенса

(4.4)

Третий множитель s_j/w_ij, очевидно, равен выходу нейрона предыдущего слоя y_i^(n-1).

Что касается первого множителя в (4.3), он легко раскладывается следующим образом:

(4.5)

Здесь суммирование по k выполняется среди нейронов слоя n+1.

Введя новую переменную

(4.6)

мы получим рекурсивную формулу для расчетов величин _j⁽ⁿ⁾ слоя n из величин _k⁽ⁿ⁺¹⁾ более старшего слоя n+1.

(4.7)

Для выходного же слоя

(4.8)

Теперь мы можем записать (4.2) в раскрытом виде:

(4.9)

Иногда для придания процессу коррекции весов некоторой инерционности, сглаживающей резкие скачки при перемещении по поверхности целевой функции, (4.9) дополняется значением изменения веса на предыдущей итерации

(4.10)

где  – коэффициент инерционности, t – номер текущей итерации.

Таким образом, полный алгоритм обучения ИНС с помощью процедуры обратного распространения строится так:

1. Подать на входы сети один из возможных образов и в режиме обычного функционирования ИНС, когда сигналы распространяются от входов к выходам, рассчитать значения последних. Напомним, что

(4.11)

где M – число нейронов в слое n-1 с учетом нейрона с постоянным выходным состоянием +1, задающего смещение; y_i^(n-1)=x_ij⁽ⁿ⁾ – i-ый вход нейрона j слоя n.

y_j⁽ⁿ⁾ = f(s_j⁽ⁿ⁾), где f() – сигмоид (4.12)

y_q⁽⁰⁾=I_q, (4.13)

где I_q – q-ая компонента вектора входного образа.

2. Рассчитать ^(N) для выходного слоя по формуле (4.8). Рассчитать по формуле (4.9) или (4.10) изменения весов w^(N) слоя N.

3. Рассчитать по формулам (4.7) и (4.9) (или (4.7) и (4.10)) соответственно ⁽ⁿ⁾ и w⁽ⁿ⁾ для всех остальных слоев, n=N-1,...1.

4. Скорректировать все веса в ИНС

(4.14)

5. Если ошибка сети существенна, перейти на шаг 1. В противном случае – завершение обучения.

Сети на шаге 1 попеременно в случайном порядке предъявляются все тренировочные образы, чтобы сеть, образно говоря, не забывала одни по мере запоминания других. Алгоритм представлен на рис.4.2.

Из выражения (4.9) следует, что когда выходное значение y_i^(n-1) стремится к нулю, эффективность обучения заметно снижается.

При двоичных входных векторах в среднем половина весовых коэффициентов не будет коррек­тироваться, поэтому область возможных значений выходов нейронов [0,1] желательно сдвинуть в пределы [-0.5,+0.5], что достигается простыми модификациями логистических функций. Например, сигмоид с экспонентой преобразуется к виду

(4.15)

Теперь коснемся вопроса емкости ИНС, то есть числа образов, предъявляемых на ее входы, которые она способна научиться распознавать.

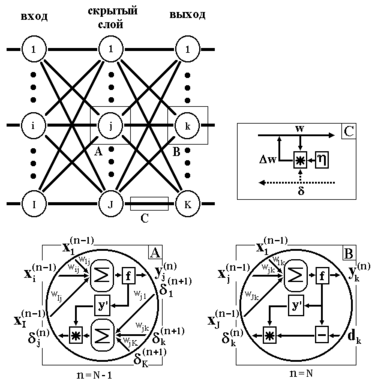

Рис. 4.2. Диаграмма сигналов в ИНС при обучении по алгоритму «Обратного распространения»

Для сетей с числом слоев больше двух, он остается открытым. Для ИНС с двумя слоями, то есть выходным и одним скрытым слоем, детерминистская емкость сети C_d оценивается так:

N_w/N_y<C_d<N_w/N_ylog(N_w/N_y) (4.16)

где N_w – число подстраиваемых весов, N_y – число нейронов в выходном слое.

Следует отметить, что данное выражение получено с учетом некоторых ограничений. Во-первых, число входов N_x и нейронов в скрытом слое N_h должно удовлетворять неравенству N_x+N_h>N_y. Во-вторых, N_w/N_y>1000. Однако, вышеприведенная оценка выполнялась для сетей с активационными функциями нейронов в виде порога, а емкость сетей с гладкими активационными функциями, например – (4.15), обычно больше. Кроме того, фигурирующее в названии емкости прилагательное «детерминистский» означает, что полученная оценка емкости подходит абсолютно для всех возможных входных образов, которые могут быть представлены N_x входами. В действительности, распределение входных образов, как правило, обладает некоторой регулярностью, что позволяет ИНС проводить обобщение и, таким образом, увеличивать реальную емкость. Так как распределение образов, в общем случае, заранее не известно. Мы можем говорить о такой емкости только предположительно, но обычно она раза в два превышает емкость детерминистскую.

В продолжение разговора о емкости ИНС логично затронуть вопрос о требуемой мощности выходного слоя сети, выполняющего окончательную классификацию образов. Дело в том, что для разделения множества входных образов, например, по двум классам достаточно всего одного выхода. При этом каждый логический уровень – «1» и «0» – будет обозначать отдельный класс. На двух выходах можно закодировать уже 4 класса и так далее. Однако результаты работы сети, организованной таким образом, можно сказать – «под завязку» – не очень надежны. Для повышения достоверности классификации, желательно, ввести избыточность путем выделения каждому классу одного нейрона в выходном слое или, что еще лучше, нескольких. Каждый из которых обучается определять принадлежность образа к классу со своей степенью достоверности, например: высокой, средней и низкой. Такие ИНС позволяют проводить классификацию входных образов, объединенных в нечеткие (размытые или пересекающиеся) множества. Это свойство приближает подобные ИНС к условиям реальной жизни.

Рассматриваемая ИНС имеет несколько «узких мест». Во-первых, в процессе обучения может возникнуть ситуация, когда большие положительные или отрицательные значения весовых коэффициентов сместят рабочую точку на сигмоидах многих нейронов в область насыщения. Малые величины производной от логистической функции приведут в соответствие с (4.7) и (4.8) к остановке обучения, что парализует ИНС. Во-вторых, применение метода градиентного спуска не гарантирует, что будет найден глобальный, а не локальный минимум целевой функции. Эта проблема связана еще с одной, а именно – с выбором скорости обучения. Доказательство сходимости обучения в процессе обратного распространения основано на производных, то есть приращения весов и, следовательно, скорость обучения должны быть бесконечно малыми, однако, в этом случае обучение будет происходить неприемлемо медленно. С другой стороны, слишком большие коррекции весов могут привести к постоянной неустойчивости процесса обучения. Поэтому в качестве  обычно выбирается число меньше 1, но не очень маленькое, например, 0.1, и оно, вообще говоря, может постепенно уменьшаться в процессе обучения. Кроме того, для исключения случайных попаданий в локальные минимумы иногда, после того как значения весовых коэффициентов застабилизируются,  кратковременно сильно увеличивают, чтобы начать градиентный спуск из новой точки. Если повторение этой процедуры несколько раз приведет алгоритм в одно и то же состояние ИНС, можно более или менее уверенно сказать, что найден глобальный максимум, а не локальный.

5.3. Требования к обучающим выборкам

При формировании представительских или обучающих пар (выборок) необходимо руководствоваться рядом общепринятых принципов, соблюдение которых позволяет повышать качество обучения и, как следствие, обеспечивать достоверность и надежность работы ИНС на этапе эксплуатации системы.
