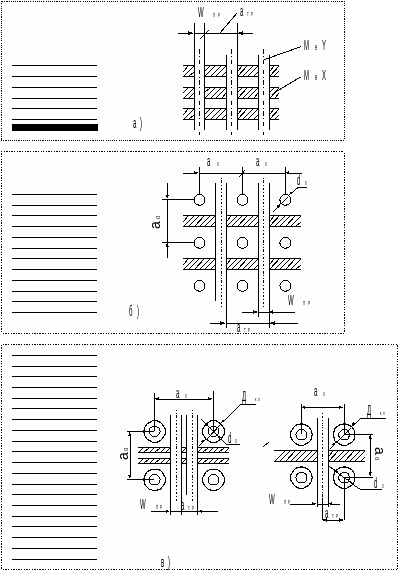

Рис. 4. Структура коммутационных элементов устройств и условия трассировки проводников а) кристалла БИС (СБИС); б) подложки МКМ; в) МПП ПАНЕЛИ.
Приложение 5
Лабораторная работа № 5
Исследование и расчет параметров системного быстродействия элементов и устройств ЭВМ
Таблица 5а
Результаты расчета параметров проводников металлизации и ЛЭ
| Обозначение | Кристаллы | Si‑подложка | МПП ПАНЕЛИ | |
| БИС | СБИС | |||
| лэ, нс | ||||
| Rвых, Ом | ||||
| ρ0Al, Ом·мм | ||||
| R0,Ом/мм | ||||
| C0, пф/мм | ||||
Таблица 5б
Результаты расчета параметров системного быстродействия для 3‑х вариантов конструкции устройства на основе КМОП БИС и СБИС
| Уровень | Схемная | Max интегр. |
|
| Вар.1 (СБИС) | ||||||||||||||
|
|
|
|
|
|
|
|
|
| |||||||||||
| i = 1 | |||||||||||||||||||
| i = 2 | |||||||||||||||||||
| i = 3 | |||||||||||||||||||
| i = 4 | |||||||||||||||||||
| Уровень | Вариант 2 (МКМ) | Вариант 3 (ПАНЕЛЬ) | |||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||||
| i = 1 | |||||||||||||||||||
| i = 2 | |||||||||||||||||||
| i = 3 | |||||||||||||||||||
| i = 4 | |||||||||||||||||||
,
,
,
,
,
,
,
,
,Студент ________________ Дата __________________ 200__г.
Группа _________________ Подпись ____________________
ЛИТЕРАТУРА
1. Микитин В.М., Смирнов Н.А., Тювин Ю.Д. Электронное конструирование ЭВМ. Основы компоновки и расчета параметров конструкций: Учеб. Пособие / Моск. гос. ин-т радиотехники, электроники и автоматики (технический университет). - М.: 2000.- 118 с.
2. Микитин В.М. Теория и практика расчета компоновочных параметров при электронном конструировании СВТ: Учебное пособие / Моск. гос.ин-т радиотехники, электроники и автоматики (технический университет). – М., 2002. – 112с.
3. Коваленко С.М. Технология и основные характеристики интегральных схем и микропроцессоров: Учебное пособие / Моск. гос. ин-т радиотехники, электроники и автоматики (технический университет). - М., 1998. - 27 с.
