8 (1088552), страница 3

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 3)

Основой почти всех электродных сплавов служит медь, которая среди конструкционных металлов имеет наибольшую электропрово­димость. Но медь, к сожалению, имеет невысокие жаропрочность, твердость и низкую температуру рекристаллизации. Эти свойства приходится повышать различными способами: наклепом, легирова­нием с образованием твердого раствора, выделением из пересыщен­ного твердого раствора дисперсных частиц избыточной фазы, созда­нием по границам зерен тугоплавкого каркаса,, внутренним окисле­нием меди.

Эффект от холодной деформации сохраняется лишь до температур (0,34-0,5) Tпл, упрочнение от легирования меди — до (0,44-0,6) Tпл. Наиболее жаропрочные электродные сплавы получают дисперсион­ным твердением, термомеханической обработкой и блокировкой гра­ниц зерен тугоплавкой фазы (в виде частиц, сетки, скелета), которая слабо взаимодействует с основой при нагреве. Это достигается леги­рованием, термической и термомеханической обработкой.

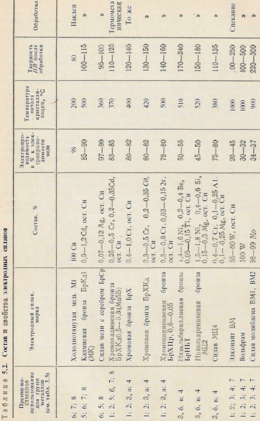

Для легирования применяют в основном Сd, Сr, Аg, Со, Ni. Тем­пературу рекристаллизации и твердость дополнительно повышают малыми добавками Тi, Be, Zr, Аl, В, Si. С увеличением содержания легирующих элементов уменьшается электропроводимость к и тепло­проводность  меди. Поэтому суммарное количество леги­рующих элементов обычно не превышает 2 %. основные свойства электродных материалов приведены в табл. 5.2.

Наибольшей электропроводимостью, но наименьшими твердостью и температурой рекристаллизации обладают холоднотянутая медь М1 и сплавы, упрочняемые нагартовкой (БрКд1, БрСр). Их используют для сварки алюминиевых, магниевых, медных сплавов. Для сварки сталей, титановых сплавов—электродные сплавы меньшей электропроводимостью, но с большей твердостью, темпе-фатурой рекристаллизации (Мц5Б, БрХКд, БрХЦр, МЦ2, МЦ4, БрНБТ). Это дисперсионно твердеющие сплавы, некоторые из них с тугоплавким скелетом по границам зерен. Упрочняются термомеха­нической обработкой (закалкой, холодной деформацией и отпуском).

Наиболее универсальный из них сплав Мц5Б, имеющий высокую электропроводимость при большой твердости. Его применяют для сталей и легких сплавов. Сплавы БрХ, БрХКд, БрХЦр имеют хо­рошее сочетание твердости и электропроводимости. Их широко ис­пользуют для конструкционных сталей, титановых сплавов. Наи­большей твердостью среди них обладает сплав БрНБТ, применяемый при сварке жаропрочных никелевых, кобальтовых сплавов.

Особую группу представляют спеченные порошковые компози­ции из вольфрама с медью (элконайт), карбида вольфрама с медью (НВ 490), а также вольфрам и сплавы молибдена. Они имеют макси­мальные твердость и жаропрочность, но низкую электропроводи­мость (~30 %). Их обычно применяют как электродные вставки при рельефной сварке, при точечной сварке деталей разной толщины и из разноименных- сплавов, а также меди, серебра. Из вольфрама и молибдена часто изготовляют сдвоенные электроды для микросварки.

Сравнительно новую группу представляют электроды из спечен­ных материалов на базе меди с дисперсным распределением оксидов: например, Al2O3, MgO, BeO (2—3 % по объему). Их получают мето­дом внутреннего окисления сплава Cu + Al (Cu + Mg, Cu + Be) с последующим распылением расплава, брикетированием, спеканием (и атмосфере водорода) и горячим прессованием. Электроды приме­няют без термообработки. По характеристикам электропроводимости они аналогичны сплаву БрКд1, по имеют более высокую жаропроч­ность, Поэтому смятие электродов происходит значительно медлен­нее. Интересно, что замедляется и массоперенос при сварке алюми­ниевых и магниевых сплавов. По-видимому, это обусловлено повы­шенным сопротивлением деформации контакта.

Методические рекомендации:

- обобщить наиболее важные, существенные вопросы лекции;

- сформулировать общие выводы;

- поставить задачи для самостоятельной работы;

- ответить на опросы студентов.

Лекция разработана «___»________200__г.

_______________________И.Н.Гейнрихс

Характеристики

Список файлов лекций
