ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ИНСТИТУТ

РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ И АВТОМАТИКИ

(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)»

ВЕЧЕРНИЙ ФАКУЛЬТЕТ

АВТОМАТИКИ И ВЫЧИСЛИТЕЛЬНОЙ ТЕХНИКИ

КАФЕДРА ВЫЧИСЛИТЕЛЬНОЙ ТЕХНИКИ

ЛАБОРАТОРНАЯ РАБОТА

(системное программное обеспечение)

ТЕМА: Аппаратные и программные прерывания

Выполнила: студентка группы

ВССУ-8н-06 Мордвинцева М.В.

Москва 2010

Аппаратное прерывание IRQ

Аппаратные прерывания. К аппаратным прерываниям относятся как логические прерывания процессора и сопроцессора, возникающие при особой ситуации, например, делении на ноль, так и прерывания от контроллера прерываний, который обслуживает 15-16 линий для внешних устройств, таких как последовательные, и параллельные порты, клавиатуры, гибкие и жесткие диски и т.д. В первых компьютерах имелось восемь линий, затем они были расширены до 15 путем объединения 8 новых каналов в один. Этот канал может не только обрабатывать линий, но и работать самостоятельно. Поэтому компьютер может обслуживать от 15 до 16 линий. Девять линий находятся на шине ввода/вывода, оставшиеся линии предназначены для внешних устройств, например, клавиатуры, таймера и пр.

Прерывания процессора и сопроцессора возникают при выполнении текущей инструкции и прерывают работу текущей программы, являясь неожиданными для нее. При этом текущая программа может закончить свою работу, например при переполнении порядка, когда в результате арифметических действий появляется число, которое не может быть сохранено в памяти, так как его значение больше допустимого, или при делении на ноль.

Аппаратные прерывания, могут быть: немаскируемыми и маскируемыми внешними прерываниями.

Когда маскируемое прерывание поступает к центральному процессору, то он может отложить обработку этого прерывания до тех пор, пока не освободится.

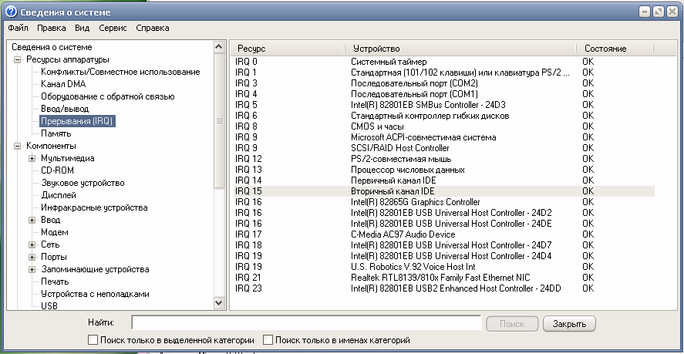

Для вызова справки о системе используем команду MSINFO32 для Windows XP (32)

Программные прерывания (IDT)

Программное прерывание имеет абсолютно такой же механизм реализации, что и обычное прерывание. Единственное отличие – источником прерывания является не внешнее событие, а специальная команда в программе. В связи с этим у программного прерывания теряется одно из важных свойств прерывания – асинхронность, оно становится обычной прозрачной процедурой. В связи с этим программное прерывание используется для взаимодействия с различными компонентами операционной системы, резидентными программами и т.п.. Сохранные в стеке регистры процессора в момент прерывания (формальные параметры функции обработки прерывания) могут использоваться для передачи параметров в вызываемую функцию (процедуру).

Для получения информации о векторной таблице прерываний требуется:

• скачать и установить Debugging Tools for Windows

• скопировать файл LiveKd.exe в папку с проинсталлированным Debugging Tools for Windows (по умолчанию C:\Program Files\Debugging Tools for Windows (x86)

• запустить LiveKd.exe

• утвердительно ответить на все запросы (нажать Y)

• набрать команду .logopen путь\имя_файла.txt (например .logopen C:\idt.txt)

• набрать команду !IDT –a

• набрать команду .logclose

В файле, который вы указали, будет содержаться вся таблица векторных прерываний для вашего типа процессора и ОС.

LiveKd

http://technet.microsoft.com/ru-ru/sysinternals/bb897415.aspx

Debugging Tools for Windows

http://www.microsoft.com/whdc/devtools/debugging/default.mspx

Opened log file 'C:\idt.txt'

kd> !IDT -a

Dumping IDT:

00: 804df350 nt!KiTrap00

01: 804df4cb nt!KiTrap01

02: Task Selector = 0x0058

03: 804df89d nt!KiTrap03

04: 804dfa20 nt!KiTrap04

05: 804dfb81 nt!KiTrap05

06: 804dfd02 nt!KiTrap06

07: 804e036a nt!KiTrap07

08: Task Selector = 0x0050

09: 804e078f nt!KiTrap09

0a: 804e08ac nt!KiTrap0A

0b: 804e09e9 nt!KiTrap0B

0c: 804e0c42 nt!KiTrap0C

0d: 804e0f38 nt!KiTrap0D

0e: 804e164f nt!KiTrap0E

0f: 804e197c nt!KiTrap0F

10: 804e1a99 nt!KiTrap10

11: 804e1bce nt!KiTrap11

12: Task Selector = 0x00A0

13: 804e1d34 nt!KiTrap13

14: 804e197c nt!KiTrap0F

15: 804e197c nt!KiTrap0F

16: 804e197c nt!KiTrap0F

17: 804e197c nt!KiTrap0F

18: 804e197c nt!KiTrap0F

19: 804e197c nt!KiTrap0F

1a: 804e197c nt!KiTrap0F

1b: 804e197c nt!KiTrap0F

1c: 804e197c nt!KiTrap0F

1d: 804e197c nt!KiTrap0F

1e: 804e197c nt!KiTrap0F

1f: 806edfd0 hal!HalpApicSpuriousService

20: 00000000

21: 00000000

22: 00000000

23: 00000000

24: 00000000

25: 00000000

26: 00000000

27: 00000000

28: 00000000

29: 00000000

2a: 804deb92 nt!KiGetTickCount

2b: 804dec95 nt!KiCallbackReturn

2c: 804dee34 nt!KiSetLowWaitHighThread

2d: 804df77c nt!KiDebugService

2e: 804de631 nt!KiSystemService

2f: 804e197c nt!KiTrap0F

30: 804ddcf0 nt!KiUnexpectedInterrupt0

31: 804ddcfa nt!KiUnexpectedInterrupt1

32: 804ddd04 nt!KiUnexpectedInterrupt2

33: 804ddd0e nt!KiUnexpectedInterrupt3

34: 804ddd18 nt!KiUnexpectedInterrupt4

35: 804ddd22 nt!KiUnexpectedInterrupt5

36: 804ddd2c nt!KiUnexpectedInterrupt6

37: 806ed728 hal!PicSpuriousService37

38: 804ddd40 nt!KiUnexpectedInterrupt8

39: 804ddd4a nt!KiUnexpectedInterrupt9

3a: 804ddd54 nt!KiUnexpectedInterrupt10

3b: 804ddd5e nt!KiUnexpectedInterrupt11

3c: 804ddd68 nt!KiUnexpectedInterrupt12

3d: 806eeb70 hal!HalpApcInterrupt

3e: 804ddd7c nt!KiUnexpectedInterrupt14

3f: 804ddd86 nt!KiUnexpectedInterrupt15

40: 804ddd90 nt!KiUnexpectedInterrupt16

41: 806ee9cc hal!HalpDispatchInterrupt

42: 804ddda4 nt!KiUnexpectedInterrupt18

43: 804dddae nt!KiUnexpectedInterrupt19

44: 804dddb8 nt!KiUnexpectedInterrupt20

45: 804dddc2 nt!KiUnexpectedInterrupt21

46: 804dddcc nt!KiUnexpectedInterrupt22

47: 804dddd6 nt!KiUnexpectedInterrupt23

48: 804ddde0 nt!KiUnexpectedInterrupt24

49: 804dddea nt!KiUnexpectedInterrupt25

4a: 804dddf4 nt!KiUnexpectedInterrupt26

4b: 804dddfe nt!KiUnexpectedInterrupt27

4c: 804dde08 nt!KiUnexpectedInterrupt28

4d: 804dde12 nt!KiUnexpectedInterrupt29

4e: 804dde1c nt!KiUnexpectedInterrupt30

4f: 804dde26 nt!KiUnexpectedInterrupt31

50: 806ed800 hal!HalpApicRebootService

51: 804dde3a nt!KiUnexpectedInterrupt33

52: 804dde44 nt!KiUnexpectedInterrupt34

53: 804dde4e nt!KiUnexpectedInterrupt35

54: 804dde58 nt!KiUnexpectedInterrupt36

55: 804dde62 nt!KiUnexpectedInterrupt37

56: 804dde6c nt!KiUnexpectedInterrupt38

57: 804dde76 nt!KiUnexpectedInterrupt39

58: 804dde80 nt!KiUnexpectedInterrupt40

59: 804dde8a nt!KiUnexpectedInterrupt41

5a: 804dde94 nt!KiUnexpectedInterrupt42

5b: 804dde9e nt!KiUnexpectedInterrupt43

5c: 804ddea8 nt!KiUnexpectedInterrupt44

5d: 804ddeb2 nt!KiUnexpectedInterrupt45

5e: 804ddebc nt!KiUnexpectedInterrupt46

5f: 804ddec6 nt!KiUnexpectedInterrupt47

60: 804dded0 nt!KiUnexpectedInterrupt48

61: 804ddeda nt!KiUnexpectedInterrupt49

62: 82fcd2b4 atapi!IdePortInterrupt (KINTERRUPT 82fcd278)

63: 82d4e4d4 USBPORT!USBPORT_InterruptService (KINTERRUPT 82d4e498)

64: 804ddef8 nt!KiUnexpectedInterrupt52

65: 804ddf02 nt!KiUnexpectedInterrupt53

66: 804ddf0c nt!KiUnexpectedInterrupt54

67: 804ddf16 nt!KiUnexpectedInterrupt55

68: 804ddf20 nt!KiUnexpectedInterrupt56

69: 804ddf2a nt!KiUnexpectedInterrupt57

6a: 804ddf34 nt!KiUnexpectedInterrupt58

6b: 804ddf3e nt!KiUnexpectedInterrupt59

6c: 804ddf48 nt!KiUnexpectedInterrupt60

6d: 804ddf52 nt!KiUnexpectedInterrupt61

6e: 804ddf5c nt!KiUnexpectedInterrupt62

6f: 804ddf66 nt!KiUnexpectedInterrupt63

70: 804ddf70 nt!KiUnexpectedInterrupt64

71: 804ddf7a nt!KiUnexpectedInterrupt65

72: 804ddf84 nt!KiUnexpectedInterrupt66

73: 82c99334 portcls!CKsShellRequestor::`vector deleting destructor'+0x26 (KINTERRUPT 82c992f8)

74: 804ddf98 nt!KiUnexpectedInterrupt68

75: 804ddfa2 nt!KiUnexpectedInterrupt69

76: 804ddfac nt!KiUnexpectedInterrupt70

77: 804ddfb6 nt!KiUnexpectedInterrupt71

78: 804ddfc0 nt!KiUnexpectedInterrupt72

79: 804ddfca nt!KiUnexpectedInterrupt73

7a: 804ddfd4 nt!KiUnexpectedInterrupt74

7b: 804ddfde nt!KiUnexpectedInterrupt75

7c: 804ddfe8 nt!KiUnexpectedInterrupt76

7d: 804ddff2 nt!KiUnexpectedInterrupt77

7e: 804ddffc nt!KiUnexpectedInterrupt78

7f: 804de006 nt!KiUnexpectedInterrupt79

80: 804de010 nt!KiUnexpectedInterrupt80

81: 804de01a nt!KiUnexpectedInterrupt81

82: 82f43dd4 atapi!IdePortInterrupt (KINTERRUPT 82f43d98)

83: 82c6db3c VIDEOPRT!pVideoPortInterrupt (KINTERRUPT 82c6db00)

USBPORT!USBPORT_InterruptService (KINTERRUPT 82c6dd98)

USBPORT!USBPORT_InterruptService (KINTERRUPT 82d56d98)

84: 804de038 nt!KiUnexpectedInterrupt84

85: 804de042 nt!KiUnexpectedInterrupt85

86: 804de04c nt!KiUnexpectedInterrupt86

87: 804de056 nt!KiUnexpectedInterrupt87

88: 804de060 nt!KiUnexpectedInterrupt88

89: 804de06a nt!KiUnexpectedInterrupt89

8a: 804de074 nt!KiUnexpectedInterrupt90

8b: 804de07e nt!KiUnexpectedInterrupt91

8c: 804de088 nt!KiUnexpectedInterrupt92

8d: 804de092 nt!KiUnexpectedInterrupt93

8e: 804de09c nt!KiUnexpectedInterrupt94

8f: 804de0a6 nt!KiUnexpectedInterrupt95

90: 804de0b0 nt!KiUnexpectedInterrupt96

91: 804de0ba nt!KiUnexpectedInterrupt97

92: 82d4cdd4 serial!SerialCIsrSw (KINTERRUPT 82d4cd98)

93: 82daa044 i8042prt!I8042KeyboardInterruptService (KINTERRUPT 82daa008)

94: 82d3f044 NDIS!ndisMIsr (KINTERRUPT 82d3f008)

95: 804de0e2 nt!KiUnexpectedInterrupt101

96: 804de0ec nt!KiUnexpectedInterrupt102

97: 804de0f6 nt!KiUnexpectedInterrupt103

98: 804de100 nt!KiUnexpectedInterrupt104

99: 804de10a nt!KiUnexpectedInterrupt105

9a: 804de114 nt!KiUnexpectedInterrupt106

9b: 804de11e nt!KiUnexpectedInterrupt107

9c: 804de128 nt!KiUnexpectedInterrupt108

9d: 804de132 nt!KiUnexpectedInterrupt109

9e: 804de13c nt!KiUnexpectedInterrupt110

9f: 804de146 nt!KiUnexpectedInterrupt111

a0: 804de150 nt!KiUnexpectedInterrupt112

a1: 804de15a nt!KiUnexpectedInterrupt113

a2: 804de164 nt!KiUnexpectedInterrupt114

a3: 82c71dd4 i8042prt!I8042MouseInterruptService (KINTERRUPT 82c71d98)

a4: 82b61044 USBPORT!USBPORT_InterruptService (KINTERRUPT 82b61008)

a5: 804de182 nt!KiUnexpectedInterrupt117

a6: 804de18c nt!KiUnexpectedInterrupt118

a7: 804de196 nt!KiUnexpectedInterrupt119

a8: 804de1a0 nt!KiUnexpectedInterrupt120

a9: 804de1aa nt!KiUnexpectedInterrupt121

aa: 804de1b4 nt!KiUnexpectedInterrupt122

ab: 804de1be nt!KiUnexpectedInterrupt123

ac: 804de1c8 nt!KiUnexpectedInterrupt124

ad: 804de1d2 nt!KiUnexpectedInterrupt125

ae: 804de1dc nt!KiUnexpectedInterrupt126

af: 804de1e6 nt!KiUnexpectedInterrupt127

b0: 804de1f0 nt!KiUnexpectedInterrupt128

b1: 82f46544 ACPI!ACPIInterruptServiceRoutine (KINTERRUPT 82f46508)

SCSIPORT!ScsiPortInterrupt (KINTERRUPT 82b91008)

b2: 82e08dd4 serial!SerialCIsrSw (KINTERRUPT 82e08d98)

b3: 804de20e nt!KiUnexpectedInterrupt131

b4: 82d684bc USBPORT!USBPORT_InterruptService (KINTERRUPT 82d68480)

b5: 804de222 nt!KiUnexpectedInterrupt133

b6: 804de22c nt!KiUnexpectedInterrupt134

b7: 804de236 nt!KiUnexpectedInterrupt135

b8: 804de240 nt!KiUnexpectedInterrupt136

b9: 804de24a nt!KiUnexpectedInterrupt137

ba: 804de254 nt!KiUnexpectedInterrupt138

bb: 804de25e nt!KiUnexpectedInterrupt139

bc: 804de268 nt!KiUnexpectedInterrupt140

bd: 804de272 nt!KiUnexpectedInterrupt141

be: 804de27c nt!KiUnexpectedInterrupt142

bf: 804de286 nt!KiUnexpectedInterrupt143

c0: 804de290 nt!KiUnexpectedInterrupt144

c1: 806ed984 hal!HalpBroadcastCallService

c2: 804de2a4 nt!KiUnexpectedInterrupt146

c3: 804de2ae nt!KiUnexpectedInterrupt147

c4: 804de2b8 nt!KiUnexpectedInterrupt148

c5: 804de2c2 nt!KiUnexpectedInterrupt149

c6: 804de2cc nt!KiUnexpectedInterrupt150

c7: 804de2d6 nt!KiUnexpectedInterrupt151

c8: 804de2e0 nt!KiUnexpectedInterrupt152

c9: 804de2ea nt!KiUnexpectedInterrupt153

ca: 804de2f4 nt!KiUnexpectedInterrupt154

cb: 804de2fe nt!KiUnexpectedInterrupt155

cc: 804de308 nt!KiUnexpectedInterrupt156

cd: 804de312 nt!KiUnexpectedInterrupt157

ce: 804de31c nt!KiUnexpectedInterrupt158

cf: 804de326 nt!KiUnexpectedInterrupt159

d0: 804de330 nt!KiUnexpectedInterrupt160

d1: 806ecd34 hal!HalpClockInterrupt

d2: 804de344 nt!KiUnexpectedInterrupt162

d3: 804de34e nt!KiUnexpectedInterrupt163

d4: 804de358 nt!KiUnexpectedInterrupt164

d5: 804de362 nt!KiUnexpectedInterrupt165

d6: 804de36c nt!KiUnexpectedInterrupt166

d7: 804de376 nt!KiUnexpectedInterrupt167

d8: 804de380 nt!KiUnexpectedInterrupt168

d9: 804de38a nt!KiUnexpectedInterrupt169
