Кадр данных может занимать 1, 3 или 5 слотов. В том случае, когда кадр занимает больше одного слота, частота канала остается неизменной в течение всего времени передачи кадра. В этом случае накладные расходы на синхронизацию меньше, так что размер кадра, состоящего, например, из 5 последовательных слотов, равен 2870 бит (с полем данных до 2744 бит).
ВНИМАНИЕ
Составными могут быть только кадры данных (то есть кадры канала ACL), а кадры, переносящие голос (кадры канала SCO), всегда состоят из одного слота.
----------------------------------------------------------------------------------------------------------------------

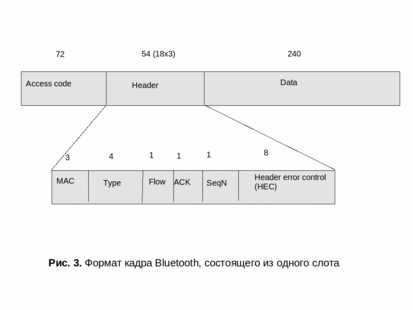

Рассмотрим формат кадра, состоящего из одного слота — 366 бит (рис. 3):
-
Поле данных занимает 240 бит.
-
Код доступа (72 бита) используется для идентификации пикосети. Каждое Bluetooth-устройство имеет глобально уникальный 6-байтовый адрес, поэтому для идентификации пикосети используется три младших байта уникального адреса главного устройства. Каждое устройство при формировании кадра помещает эти байты в поле кода доступа, дополняя их битами 1/3 для прямой коррекции ошибок (сокращение 1/3 говорит о том, что 1 бит информации преобразуется в 3 бита кода). Если главное или подчиненное устройство получает кадр, содержащий неверный код доступа, то оно отбрасывает этот кадр, считая, что он, скорее всего, получен из другой пикосети.
-
Заголовок кадра (54 бита) содержит МАС-адрес, однобитовой признак подтверждения приема кадра, тип кадра, а также ряд признаков. МАС-адрес состоит из трех битов, это временный адрес одного их семи подчиненных устройств, при этом адрес 000 является широковещательным. Информация заголовка также передается с помощью битов 1/3 алгоритма FEC.
Формат кадра, состоящего из трех или пяти слотов, отличается только размером поля данных. Информация, помещаемая в поле данных, может кодироваться с помощью битов 1/3 или 2/3 алгоритма FEC либо передаваться вообще без прямой коррекции ошибок FEC.
