Текст из файла (страница 2)

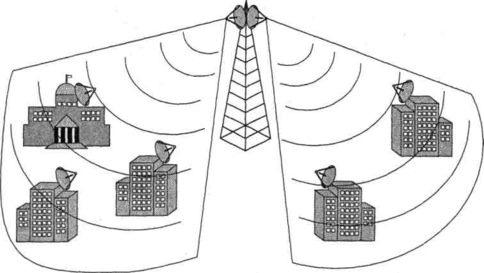

Рис.5. Фиксированный беспроводный доступ

Конечно, базовая станция должна контролировать мощность излучаемого сигнала, чтобы две соты (несмежные), работающие на одной и той же частоте, не создавали друг другу помех.

При гексагональной форме сот количество повторяемых частот может быть больше, чем 3, например 4, 7, 9, 12, 13 и т. д.

Если известно минимальное расстояние D между центрами сот, работающих на одной и той же частоте, то число сот (N) можно выбрать по формуле:

N = D²/3R²,

где R — радиус соты.

Рис. 6. Многократное использование частот в сотовой сети

Небольшие по величине соты обеспечивают небольшие габариты и мощность терминального устройства пользователя. Именно это обстоятельство (а также общий технологический прогресс) позволяет современным мобильным телефонам быть такими компактными.

Мобильные компьютерные сети пока не получили такого распространения, как телефонные, но принципы организации беспроводных линий связи в них остаются теми же.

Важной проблемой мобильной линии связи является переход терминального устройства из одной соты в другую. Эта процедура, которая называется эстафетной передачей, отсутствует при фиксированном доступе и относится к протоколам более высоких уровней, нежели физический.

Типы спутниковых систем

Спутниковая связь используется для организации высокоскоростных микроволновых протяженных линий. Так как для таких линий связи нужна прямая видимость, которую из-за кривизны Земли невозможно обеспечить на больших расстояниях, то спутник как отражатель сигнала является естественным решением этой проблемы (рис. 7).

Рис. 7. Спутник как отражатель сигнала

Идея использовать искусственный спутник Земли для создания линий связи появилась задолго до запуска в

Первый спутник, запущенный Советским Союзом в годы холодной войны, обладал очень ограниченными телекоммуникационными возможностями — он только передавал радиосигнал «бип-бип», извещая мир о своем присутствии в космосе. Однако успех России в космосе подхлестнул усилия Америки, и в 1962 году она запустила первый телекоммуникационный спутник Telstar-1, который поддерживал 600 голосовых каналов.

Со времени запуска первого телекоммуникационного спутника прошло уже более 40 лет, и функций спутника как телекоммуникационного узла, естественно, усложнились. Сегодня спутник может играть роль узла первичной сети, а также телефонного коммутатора и коммутатора/маршрутизатора компьютерной сети. Для этого аппаратура спутников может взаимодействовать не только с наземными станциями, но и между собой, образуя прямые космические беспроводные линии связи. Принципиально техника передачи микроволновых сигналов в космосе и на Земле не отличается, однако у спутниковых линий связи есть и очевидная специфика — один из узлов такой линии постоянно находится в полете, причем на большом расстоянии от других узлов.

Для спутниковой связи союз ITU выделил несколько частотных диапазонов (табл. 1).

Таблица 1. Частотные диапазоны для спутниковой связи

Исторически первым использовался диапазон С, в котором для каждого из дуплексных потоков Земля-спутник (восходящая частота) и спутник-Земля (нисходящая частота) выделяется по 500 МГц — достаточно для большого числа каналов. Диапазоны L и S предназначаются для организации мобильных услуг с помощью спутников. Они также часто используются наземными системами. Диапазоны Ки и Ка пока мало «населены» на Земле, их применению препятствует высокая стоимость оборудования, особенно для диапазона Ка.

Искусственные спутники Земли вращаются вокруг нее в соответствии с законами, открытыми Йоханесом Кеплером (Johannes Kepler). Орбита вращения спутника в общем случае является эллиптической, но для сохранения постоянной высоты над Землей спутники могут переходить на почти круговую орбиту.

Сегодня используется три группы круговых орбит, отличающиеся высотой над Землей (рис. 10.11):

• геостационарная орбита (Geostationary Orbit, GEO) — 35 863 км;

• средневысотная орбита (Medium Earth Orbit, MEO) — 5000-15000 км;

• маловысотная орбита (Low Earth Orbit, LEO) — 100-1000 км.

6
