Пример конструкции опорной выпуклой плиты приведен на рис. 18.13. На одной из опор балка, как правило, имеет продольную подвижность, на другой она закреплена болтами или штырями. Ширина опорной плиты b₀ принимается рав­ной (1,1÷1,2)b, длина пли­ты а = (1÷1,5)b.

Рис. 18.13. Конструкция опорной части балки.

Плиты изготовляют стальными: толщина их у конца So=10÷15 мм, ради­ус цилиндрической поверхности R = l÷2 м. Толщина плиты на оси находится из условия ее прочности при работе на изгиб. Реактивные усилия, действую­щие на единицу длины плиты, обозначим q. От нагрузки q на оси плиты образуется поперечная сила

Q=qa/2=A/2. (18.54)

Изгибающий момент по оси плиты равен

M=qa²/8=Aa/8. (18.55)

Момент сопротивления сечения плиты, ослабленной отверстия­ми штырей, определяется из соотношения

W=(b₀—2d)s²/6. (18.56)

Требуемая толщина плиты

. (18.57)

Результаты испытаний балок

При испытаниях сварных балок под статической нагрузкой установлено, что стальные сварные балки обладают необходимой прочностью, однако распределение напряжений в них по попереч­ному сечению происходит неравномерно. В широких горизонтальных листах балок двутаврового профиля напряжения у оси больше, чем по кромкам. При наличии прерывистых поясных швов сечение балки не работает как одно целое. В зоне кромок: вертикального листа наблюдается концентрация напряжений. При непрерывных швах она значительно меньше. Концентрация на­пряжений имеет место и в случае приложения к поясу балки со­средоточенной силы (колеса крана). Чем жестче пояс балки с приваренным к нему рельсом, тем на большую зону вертикального листа распределяется сосредоточенная сила и тем меньше концен­трация напряжений. Поясные швы двутавровых балок в случае смещения оси кранового пути относительно оси балки нередко ра­ботают неудовлетворительно.

Рис. 18.14. Конструктивное оформление балок, работающих под перемен­ными нагрузками.

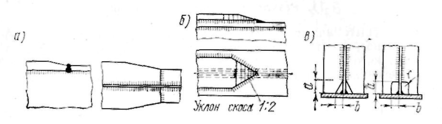

Сварные балки хорошо работают под переменными нагрузками при условии, если рационально выбраны формы конструкций и технологический процесс сварки. Эти балки должны быть выполнены таким образом, чтобы уменьшить возможность образования в них концентраторов напряжений. Все стыки элементов по длине должны быть сварены стыковыми соединениями без применения, накладок. На рис. 18.14,а показаны примеры стыков горизонтальных листов с плавным изменением их толщины и ширины, на рис. 18.14,6 —рациональные обрывы накладок. Ребра жесткости целесообразно приваривать так, как это показано на рис. 18.14,е. К растянутому поясу и в растянутой зоне вертикального листа на длине а=(0,l÷0,2)h ребра жесткости рекомендуется не привари­вать вовсе.

В табл. 18.2 приведены данные о рациональных способах при­варки ребер жесткости к стенкам балок. Цифры указывают преде­лы выносливости при пульсирующих нагрузках и испытаниях в ус­ловиях изгиба.

Т а б л и ц а 18.2

Влияние способа вварки ребер жесткости в сварные двутавровые балки на их усталостную прочность

	Ребра приварены к стенке и к обеим полкам	Ребра приварены к стенке и только к сжатой полке	Ребра приварены к сжатой полке и на ¾ высоты стенки от сжатой полки
Вид сварки ребра жесткости
Предел выносливости на базе 2∙106 циклов, МПа	130(100%)	187(144%)	231 (177%)

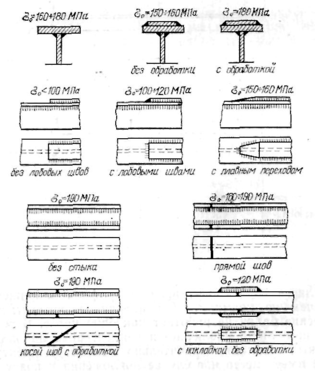

На рис. 18.15 приведены примеры сварных балок из низко­углеродистой стали и их пределы выносливости при пульсирующих, нагрузках. Испытания показали, что применение накладок, при­варенных к поясам угловыми швами, значительно снижает уста­лостную прочность конструкции. Наибольшей усталостной прочно­стью обладали балки без стыков и с косыми механически обрабо­танными стыковыми соединениями.

Рис. 18.15. Пределы выносливости сварных балок

Примеры конструкции балок.

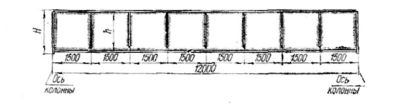

На рис. 18.16 приведена типовая конструкция подкрановой балки пролетом l=12 м под краны грузоподъемностью 5—75 г (ЦНИИ «Проектстальконструкция»). С изменением нагрузок ме­няются высота Я и размеры поперечных сечений балок, но разбивка ребер жесткости остается прежней. Сварка поясных швов авто­матическая. При тяжелом режиме работы катет поясных швов K=0,85s_B в сжатой зоне и K=0,65s_B в растянутой. Сварка выпол­няется с полным проваром стенки.

Рис. 18.16. Конструкция сварной подкрановой балки

Подкрановые балки нередко имеют длину пролетов 24, 36 м и более. При этом целесообразно применение высокопрочных метал­лов с высоким пределом текучести. Обеспечить устойчивость под­крановой балки двутаврового профиля из указанных материалов трудно, так как балки получаются высокими. Поэтому более ра-

ц иональными оказываются коробчатые профили с тонкими верти-жальными листами. При значительной высоте последних листы сва­ривают по длине продольными стыковыми швами. Толщина гори­зонтальных листов, как правило, не должна превышать 40—50 мм. Подкрановые балки с пролетом 36 м, в особенности под тяже­лые краны, могут быть усилены шпренгелями (рис. 18.17), состоя-

1200

750*30

1890*20

щими из горизонтальной затяж­ки, стоек и подкосов. Шпренгель-ная балка представляет собой статически неопределимую систе­му. За лишнее неизвестное в уравнениях деформаций прини­мается усилие затяжки Н, кото­рое образуется при изгибе балки вследствие увеличения расстоя­ния между точками АА. При этом момент в сечении балки

М=М₀—Ну. (18.58)

750*40 1200*50

А'

где М₀ — момент при отсутствии шпренгеля в балке; у — плечо си­лы Н относительно оси балки.

Рис. 18.17. Сварная шпренгельная балка

Рис. 18.18. Поперечное сечение подкрановой балки

Затяжка шпренгеля создает полезный изгиб балки противополож­ного знака от вертикальной нагрузки.

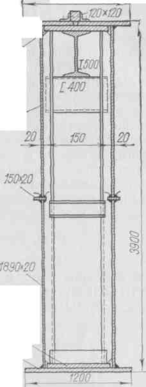

На рис. 18.18 изображено поперечное сечение подкрановой бал­ки и для кранов грузоподъемностью 300 т.

В настоящее время много внимания уделяется типизации кон­струкции балок (например, подкрановых). Типовые пролеты под­крановых балок составляют б и 12 м под нагрузку кранов 50 кН и более. В соответствии с пролетом, нагрузкой и режимом крана устанавливают рекомендации применения для подкрановой балки определенной марки стали: низкоуглеродистой или низколегиро­ванной конструкционной. Разрабатывают рациональные конструк­ции однопролетных и многопролетных подкрановых балок.

Пример расчета и конструирования балки

Требуется разработать конструкцию сварной балки пролетом l = ft _fi ^{м со}
свободно опертыми концами. Допускаемое напряжение в подкрановых ^ках

устанавливают с учетом коэффициентов условий работы т=0,9 и т$Р^егРУ^зки п=1,2:

[сг]р = R_Pm/n. Для стали СтЗ при R_p=210 МПа

[<т]_р = 157,5 МПа^160 МПа.

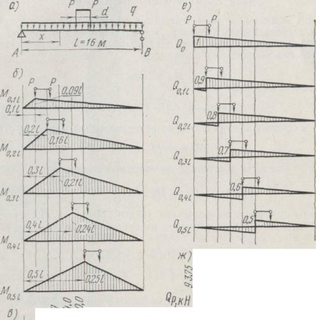

Рис. 18.19. К расчету балки пролетом 16 м: а—схема балки; б — линии влияния; в — наибольший момент М от подвижной нагрузки в разных сечениях; г — эпюра М от q; д — наибольший расчетный момент М от сил Р и q в разных се­чениях; е — линии влияния поперечной силы Q; ж — наибольшие значения Q от подвижной нагрузки в разных сечениях; з — эпюра Q от q; и — наибольшие расчетные значения Q в разных сечениях

225

Балка нагружена равномерной нагрузкой от собственного веса q=2,5 кН/м и двумя сосредоточенными грузами P=50 кН (от веса тележки с грузом), которые могут перемещаться по балке. Расстояние между осями тележки d=2 м; наибольший прогиб балки f от сосредоточенных грузов не должен пре­вышать ¹/₅₀₀ ее пролета l (рис. 18.19,а).

Конструирование балки следует начать с определения расчетных усилий М и Q. Сначала необходимо построить линии влияния моментов, чтобы знать их максимально возможные значения в разных сечениях балки (рис. 18.19,6). Метод линий влияния рассмотрен в [5]. Максимальные ординаты у_max линий влияния для различных сечений х составят:

х ... 0,1l 0,2l 0,3l 0,4l 0,5l Умах ... 0,09l 0,16l 0,21l 0,24l 0,25l

Определим моменты от веса тележки в каждом из сечений с учетом того, что один из сосредоточенных грузов располагается над вершиной линии влия­ния, а второй занимает положение, показанное на рис. 18.19,6. Момент от со­средоточенных сил вычисляется по формуле

М_Р=∑Ру_i (18.59)

где у_i — ордината линии влияния, т. е.
