Рис. 6.2. Пример структуры глобальной сети
Сеть строится на основе некоммутируемых (выделенных) каналов связи, которые соединяют коммутаторы глобальной сети между собой. Коммутаторы называют также центрами коммутации пакетов (ЦКП), то есть они являются коммутаторами пакетов, которые в разных технологиях глобальных сетей могут иметь и другие названия - кадры, ячейки cell. Коммутаторы устанавливаются в тех географических пунктах, в которых требуется ответвление или слияние потоков данных конечных абонентов или магистральных каналов, переносящих данные многих абонентов. Абоненты сети подключаются к коммутаторам в общем случае также с помощью выделенных каналов связи. Эти каналы связи имеют более низкую пропускную способность, чем магистральные каналы, объединяющие коммутаторы, иначе сеть бы не справилась с потоками данных своих многочисленных пользователей. Для подключения конечных пользователей допускается использование коммутируемых каналов, то есть каналов телефонных сетей, хотя в таком случае качество транспортных услуг обычно ухудшается.
Конечные узлы глобальной сети более разнообразны, чем конечные узлы локальной сети. На рис. 6.2. показаны основные типы конечных узлов глобальной сети: отдельные компьютеры К, локальные сети, маршрутизаторы R и мультиплексоры MUX, которые используются для одновременной передачи по компьютерной сети данных и голоса (или изображения). Все эти устройства вырабатывают данные для передачи в глобальной сети, поэтому являются для нее устройствами типа DTE (Data Terminal Equipment). Локальная сеть отделена от глобальной маршрутизатором или удаленным мостом (который на рисунке не показан), поэтому для глобальной сети она представлена единым устройством DTE - портом маршрутизатора или моста.
При передаче данных через глобальную сеть мосты и маршрутизаторы, работают в соответствии с той же логикой, что и при соединении локальных сетей. Мосты, которые в этом случае называются удаленными мостами (remote bridges), строят таблицу МАС - адресов на основании проходящего через них трафика, и по данным этой таблицы принимают решение - передавать кадры в удаленную сеть или нет. В отличие от своих локальных собратьев, удаленные мосты выпускаются и сегодня, привлекая сетевых интеграторов тем, что их не нужно конфигурировать, а в удаленных офисах, где нет квалифицированного обслуживающего персонала, это свойство оказывается очень полезным. Маршрутизаторы принимают решение на основании номера сети пакета какого-либо протокола сетевого уровня (например, IP или IPX) и, если пакет нужно переправить следующему маршрутизатору по глобальной сети, например frame relay, упаковывают его в кадр этой сети, снабжают соответствующим аппаратным адресом следующего маршрутизатора и отправляют в глобальную сеть.
Мультиплексоры «голос - данные» предназначены для совмещения в рамках одной территориальной сети компьютерного и голосового трафиков. Так как рассматриваемая глобальная сеть передает данные в виде пакетов, то мультиплексоры «голос - данные», работающие на сети данного типа, упаковывают голосовую информацию в кадры или пакеты территориальной сети и передают их ближайшему коммутатору точно так же, как и любой конечный узел глобальной сети, то есть мост или маршрутизатор. Если глобальная сеть поддерживает приоритезацию трафика, то кадрам голосового трафика мультиплексор присваивает наивысший приоритет, чтобы коммутаторы обрабатывали и продвигали их в первую очередь. Приемный узел на другом конце глобальной сети также должен быть мультиплексором «голос - данные», который должен понять, что за тип данных находится в пакете - замеры голоса или пакеты компьютерных данных, - и отсортировать эти данные по своим выходам. Голосовые данные направляются офисной АТС, а компьютерные данные поступают через маршрутизатор в локальную сеть. Часто модуль мультиплексора «голос - данные» встраивается в маршрутизатор. Для передачи голоса в наибольшей степени подходят технологии, работающие с предварительным резервированием полосы пропускания для соединения абонентов, - frame relay, ATM.
Так как конечные узлы глобальной сети должны передавать данные по каналу связи определенного стандарта, то каждое устройство типа DTE требуется оснастить устройством типа DCE (Data Circuit terminating Equipment) которое обеспечивает необходимый протокол физического уровня данного канала. В зависимости от типа канала для связи с каналами глобальных сетей используются DCE трех основных типов: модемы для работы по выделенным и коммутируемым аналоговым каналам, устройства DSU/CSU для работы по цифровым выделенным каналам сетей технологии TDM и терминальные адаптеры (ТА) для работы по цифровым каналам сетей ISDN. Устройства DTE и DCE обобщенно называют оборудованием, размещаемым на территории абонента глобальной сети - Customer Premises Equipment, CPE.
В зависимости от того, какие компоненты приходится брать в аренду, принято различать корпоративные сети, построенные с использованием:
выделенных каналов;
коммутации каналов;
коммутации пакетов.
Последний случай соответствует наиболее благоприятному случаю, когда сеть с коммутацией пакетов доступна во всех географических точках, которые нужно объединить в общую корпоративную сеть. Первые два случая требуют проведения дополнительных работ, чтобы на основании взятых в аренду средств построить сеть с коммутацией пакетов.
Выделенные каналы
Выделенные (или арендуемые - leased) каналы можно получить у телекоммуникационных компаний, которые владеют каналами дальней связи (таких, например, как «РОСТЕЛЕКОМ»), или от телефонных компаний, которые обычно сдают в аренду каналы в пределах города или региона.
Использовать выделенные линии можно двумя способами. Первый состоит в построении с их помощью территориальной сети определенной технологии, например frame relay, в которой арендуемые выделенные линии служат для соединения промежуточных, территориально распределенных коммутаторов пакетов..
Второй вариант - соединение выделенными линиями только объединяемых локальных сетей или конечных абонентов другого типа, например мэйнфреймов, без установки транзитных коммутаторов пакетов, работающих по технологии глобальной сети (рис. 6.4). Второй вариант является наиболее простым с технической точки зрения, так как основан на использовании маршрутизаторов или удаленных мостов в объединяемых локальных сетях и отсутствии протоколов глобальных технологий, таких как Х.25 или frame relay. По глобальным каналам передаются те же пакеты сетевого или канального уровня, что и в локальных сетях.

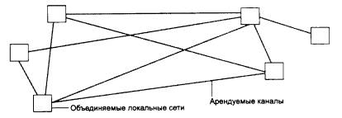

Рис.6.4.Использование выделенных каналов
Именно второй способ использования глобальных каналов получил специальное название «услуги выделенных каналов», так как в нем действительно больше ничего из технологий собственно глобальных сетей с коммутацией пакетов не используется.
Выделенные каналы очень активно применялись совсем в недалеком прошлом и применяются сегодня, особенно при построении ответственных магистральных связей между крупными локальными сетями, так как эта услуга гарантирует пропускную способность арендуемого канала. Однако при большом количестве географически удаленных точек и интенсивном смешанном трафике между ними использование этой службы приводит к высоким затратам за счет большого количества арендуемых каналов.
Сегодня существует большой выбор выделенных каналов - от аналоговых каналов тональной частоты с полосой пропускания 3,1 кГц до цифровых каналов технологии SDH с пропускной способностью 155 и 622 Мбит/с.
Глобальные сети с коммутацией каналов
Сегодня для построения глобальных связей в корпоративной сети доступны сети с коммутацией каналов двух типов - традиционные аналоговые телефонные сети и цифровые сети с интеграцией услуг ISDN. Достоинством сетей с коммутацией каналов является их распространенность, что характерно особенно для аналоговых телефонных сетей. В последнее время сети ISDN во многих странах также стали вполне доступны корпоративному пользователю, а в России это утверждение относится пока только к крупным городам.
Известным недостатком аналоговых телефонных сетей является низкое качество составного канала, которое объясняется использованием телефонных коммутаторов устаревших моделей, работающих по принципу частотного уплотнения каналов (FDM-технологии). На такие коммутаторы сильно воздействуют внешние помехи (например, грозовые разряды или работающие электродвигатели), которые трудно отличить от полезного сигнала. Правда, в аналоговых телефонных сетях все чаще используются цифровые АТС, которые между собой передают голос в цифровой форме. Аналоговым в таких сетях остается только абонентское окончание. Чем больше цифровых АТС в телефонной сети, тем выше качество канала, однако до полного вытеснения АТС, работающих по принципу FDM-коммутации, в нашей стране еще далеко. Кроме качества каналов, аналоговые телефонные сети также обладают таким недостатком, как большое время установления соединения, особенно при импульсном способе набора номера, характерного для нашей страны.
Телефонные сети, полностью построенные на цифровых коммутаторах, и сети ISDN свободны от многих недостатков традиционных аналоговых телефонных сетей. Они предоставляют пользователям высококачественные линии связи, а время установления соединения в сетях ISDN существенно сокращено.
Однако даже при качественных каналах связи, которые могут обеспечить сети с коммутацией каналов, для построения корпоративных глобальных связей эти сети могут оказаться экономически неэффективными. Так как в таких сетях пользователи платят не за объем переданного трафика, а за время соединения, то при трафике с большими пульсациями и, соответственно, большими паузами между пакетами оплата идет во многом не за передачу, а за ее отсутствие. Это прямое следствие плохой приспособленности метода коммутации каналов для соединения компьютеров.
Тем не менее при подключении массовых абонентов к корпоративной сети, например сотрудников предприятия, работающих дома, телефонная сеть оказывается единственным подходящим видом глобальной службы из соображений доступности и стоимости (при небольшом времени связи удаленного сотрудника с корпоративной сетью).
Глобальные сети с коммутацией пакетов
В 80-е годы для надежного объединения локальных сетей и крупных компьютеров в корпоративную сеть использовалась практически одна технология глобальных сетей с коммутацией пакетов - Х.25. Сегодня выбор стал гораздо шире, помимо сетей Х.25 он включает такие технологии, как frame relay, SMDS и АТМ. Кроме этих технологий, разработанных специально для глобальных компьютерных сетей, можно воспользоваться услугами территориальных сетей TCP/IP, которые доступны сегодня как в виде недорогой и очень распространенной сети Internet, качество транспортных услуг которой пока практически не регламентируется и оставляет желать лучшего, так и в виде коммерческих глобальных сетей TCP/IP, изолированных от Internet и предоставляемых в аренду телекоммуникационными компаниями.
В табл. 6.1 приводятся характеристики этих сетей, причем в графе «Трафик» указывается тип трафика, который наиболее подходит для данного типа сетей, а в графе «Скорость доступа» - наиболее типичный диапазон скоростей, предоставляемых поставщиками услуг этих сетей.

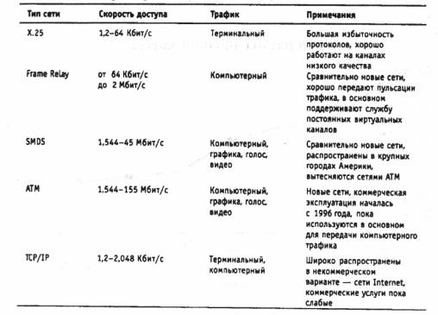

Таблица 6.1.Характеристики сетей с коммутацией пакетов
Принципы работы сетей TCP/IP уже были подробно рассмотрены в главе 5. Эти принципы остаются неизменными и при включении в состав этих сетей глобальных сетей различных технологий. Для остальных технологий, кроме SMDS, будут рассмотрены принципы доставки пакетов, пользовательский интерфейс и типы оборудования доступа к сетям данных технологий.
Технология SMDS (Switched Multi-megabit Data Service) была разработана в США для объединения локальных сетей в масштабах мегаполиса, а также предоставления высокоскоростного выхода в глобальные сети. Эта технология поддерживает скорости доступа до 45 Мбит/с и сегментирует кадры МАС - уровня в ячейки фиксированного размера 53 байт, имеющие, как и ячейки технологии АТМ, поле данных в 48 байт. Технология SMDS основана на стандарте IEEE 802.6, который описывает несколько более широкий набор функций, чем SMDS. Стандарты SMDS приняты компанией Bellcore, но международного статуса не имеют. Сети SMDS были реализованы во многих крупных городах США, однако в других странах эта технология распространения не получила. Сегодня сети SMDS вытесняются сетями АТМ, имеющими более широкие функциональные возможности, поэтому в данной книге технология SMDS подробно не рассматривается.
Билет №62
Протокол межсетевого взаимодействия IP. Функции, место в стеке TCP/IP. Структура заголовка.
Основу транспортных средств стека протоколов TCP/IP составляет протокол межсетевого взаимодействия (Internet Protocol, IP).Он обеспечивает передачу дейтаграмм от отправителя к получателям через объединенную систему компьютерных сетей.
