«Сухие нанотехнологии» чаще всего отталкиваются от уже имеющихся технологий - вроде сканирующих микроскопов, которые способны перемещать отдельные атомы и молекулы. Пока что, как правило, это выражается в форме своеобразных «нанограффити», то есть складывании из атомов собственных имен исследователей, названий их институтов или щедрых спонсоров. Но все такие эксперименты обычно ограничены плоскостью. Укладывание молекул друг на друга - следующая задача, которая будет решена в ближайшие годы.

Например, исследователями Гарвардского университета сконструирован первый «нанопинцет» общего назначения, использующий пару электрически управляемых углеродных нанотрубок. С помощью этого механизма удается манипулировать 300-нанометровыми кластерами полистироловых микросфер или извлекать единственный 20-нанометровый полупроводниковый провод из массы аналогичных перепутанных проводов.

Быть может, «мокрой нанотехнологии» следует сконцентрироваться на конструировании и модификации белковых молекул, знаменитых своими выдающимися способностями к самосбору. Многие ученые полагают, что ключ к прогрессу лежит именно здесь. Живые системы используют множество молекулярных машин, таких как молекулярные моторы. Поэтому логично попытаться приспособить к нашим потребностям уже имеющиеся в природе механизмы, используя их для приведения в движение крошечных насосов, рычагов и зажимов. Концепцию «мокрых наноботов» иногда именуют также микробиороботами.

Исследователям из Нью-Йоркского университета, избравшим «подход самосбора», удалось научиться генерировать комплементарные нити ДНК, которые объединяют себя в сложные структуры желаемой конфигурации. Так были выстроены кубы, восьмигранники и другие правильные фигуры, состоящие всего из нескольких тысяч нуклеотидов. Избрав аналогичный подход, ученые генетически модифицировали природный биомотор, в естественных условиях встречающийся в ферменте аденозинтрифосфатозе (ATPase). В результате был изготовлен первый гибридный наномотор с небиологическими элементами из 100-нанометровых полос азотистого кремния. Подобно микроскопическому пропеллеру, он вращается со скоростью 200 оборотов в минуту.

Как показывают предварительные оценки, механические системы в конечном счете смогут обеспечить более высокие скорости работы и большую эффективность управления нанороботом, нежели системы биологические. Однако важным преимуществом последних является то, что зачастую их функциональные компоненты можно частично или целиком брать из уже имеющихся естественных живых систем, тем самым существенно сокращая время разработки.

1. Нанодвигатели

Молекулярные двигатели — наноразмерные машины, способные осуществлять вращение при приложении к ним энергии. Традиционно термин "молекулярный двигатели" применяется, когда речь заходит об органических белковых соединениях, однако, в настоящее время его применяют и для обозначения неорганических молекулярных двигателей и используют в качестве обобщающего понятия. Возможность создания молекулярных моторов впервые была озвучена Ричардом Фейнманом в 1959 году.

Главной особенностью молекулярных роторов являются повторяющиеся однонаправленные вращательные движения происходящие при подаче энергии. В дальнейшем это направление получило развитие за счет двух научных докладов, опубликованных в 1999 году, описывающих природу молекулярных роторов. Однако, в докладах не указывалось причин, за счет которых молекулы были способны генерировать крутящий момент. Ожидается, что в ближайшее время будет проведено значительное количество исследований в данной области и появится понимание химии и физики наноразмерных роторов.

Обзор методов вращения

Химический метод

Молекулярный двигатель вращения Келли.

Впервые о создании молекулярного двигателя вращения сообщил Росс Келли в своей работе в 1999 году. Его система состояла из трех триптициновых роторов и хелициновой части, и была способна выполнять однонаправленные вращения в плоскости 120 °.

Ротация происходит в 5 этапов. Во-первых, аминовая группа на триптициновой части молекулы преобразуется в изоциановую группу путем конденсации молекул фосгена (a). Вращение вокруг центральной оси осуществляется за счет прохода изоциановой группы в непосредственной близости от гидроксильной группы, расположенной на хелициновой части молекулы (b), благодаря чему эти две группы реагируют между собой (c). Эта реакция создает ловушку для уретановой группы, что увеличивает её натяжение и обеспечивает начало вращательного движения при достаточном уровне поступающей термической энергии. После приведения молекулярного ротора в движение, в дальнейшем требуется только незначительное количество энергии для осуществления ротационного цикла (d). Наконец, расщепление уретановой группы восстанавливает аминовую группу и обеспечивает дальнейшую функциональность молекулы (е).

Результатом этой реации является однонаправленнное вращение триптициновой части на 120 ° по отношению к хелициновой части. Дополнительному движению вперед препятствует хелициновая часть молекулы, которая выполняет роль, аналогичную роли храповика в часовом механизме. Однонаправленное движение является результатом асимметрии хелициновой части, а также появлением уретановой группы (c). Вращение может осуществляться только по часовой стрелке, для проведения процесса вращения в другую сторону требуется гораздо большие затраты энергии (d).

Двигатель Келли является прекрасным примером того, как химическая энергия может быть использована для создания однонаправленного вращательного движения, процесса, который напоминает потребление АТФ (аденозинтрифосфорной кислоты) в живых организмах. Тем не менее, данная модель не лишена серьёзных недостатков: последовательность событий, которая приводит к вращению на 120 ° не повторяется. Поэтому Росс Келли и его коллеги искали различные пути для обеспечения неоднократного повторения этой последовательности. К сожалению, попытки достичь цели не увенчались успехом и проект был закрыт.

Световой метод

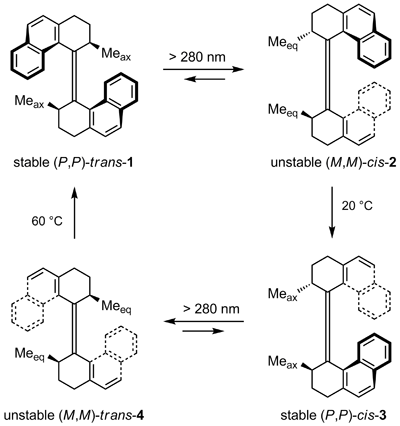

Цикл вращения в управляемых светом молекулярных ротационных двигателях Феринги.

В 1999 году из лаборатории доктора Бена Феринги в университете Гронингена (Нидерланды) поступило сообщение о создании однонаправленного молекулярного ротора. Их молекулярный двигатель вращения на 360 ° состоит из бис-хелицина соединенного двойной аксиальной связью и имеющий два стереоцентра.

Один цикл однонаправленного вращения занимает 4 этапа. На первом этапе низкая температура вызывает эндотермическую реацию в транс-изомере (P, P) преобразуя его в цис-изомер (M, M), где P — правозакрученная спираль, а M - левозакрученная спираль (1, 2). В этом процессе две осевые метиловые группы преобразуются в экваториальные.

Путем повышения температуры до 20 °C метиловые группы конвертируются обратно в экзотермальные (P, P) цис-аксиальных группы (3). Так как осевые изомеры являются более стабильными, чем экваториальные изомеры, то обратный процесс ротации невозможен. Фотоизомеризация преобразует цис-изомер (P, P) в транс-изомер (M, M), опять с образованием экваториальных мелиловых групп (3, 4). Тепловой процесс изомеризации при 60 °C закрывает 360 ° цикла вращения по отношению к первоначальной позиции.

Синтетические молекулярные роторы: фтор-системы

Серьёзным препятствием для осуществления этой реакции является низкая скорость вращения, которая даже не сопоставима с существующими в природе биологическими молекулярными роторами. В наиболее быстрых на сегодняшний день системах с фтор-группами половина термической инверсии спирали молекулы осуществляется за 0,005 секунд. Этот процесс происходит с использованием реации Бартона-Келлога. Медленный шаг вращения, как предполагают, можно значительно ускорить за счет большего количества трет-бутиловых групп, которые делают изомер ещё менее стабильным, по сравнению с метиловыми группами. Так как нестабильнойсть изомеров повышается, то и ускоряется инверсия спирали молекулы.

Принципы работы молекулярного ротора Феринги были включены в прототип наноробота. Прототип имеет синтетические хелициновые двигатели с олиго-шасси и 4-мя карбоновыми колесами и, как ожидается, сможет осуществлять движение по твердой поверхности под контролем сканирующего туннельного микроскопа. Однако, пока двигатель не работает на основе фуллереновых колес, потому что они снижают фотохимическую реацию частей ротора.

Туннелирование электронов

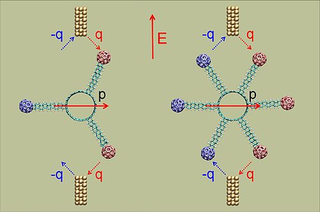

Вращение молекулярного мотора туннелированием электронов по методу Петра Крала.

По аналогии с традиционным электродвигателем, наномасштабные молекулярные моторы могут быть приведены в движение путем резонансного или нерезонансного туннелирования электронов. Наноразмерные вращающиеся машины на основе этих принципов были разработаны Петром Кралом и его сотрудниками в Университете штата Иллиойс в Чикаго.

Как показано в правой части рисунка, один из типов моторов имеет ось, формируемую на основе углеродных нанотрубок, которые могут быть установлены на подшипниках CNT. У мотора имеется три (шесть) лопастей, образованных на основе полимеризированного ицеана. Лопасти ориентированы под углом 120° (60°) к друг другу и имеют длину от 2 нм, чтобы не допустить нерезонансного туннелирования электронов от лопастей к валу (оси). Энергия в систему подается через передачу электрона вдоль лопастей путем резонансного туннелирования. Лопасти формируют молекулы, сопряженные с фуллеренами, ковалентно соединенными в верхней части лопастей. В принципе, такие гибридные молекулярные роторы могут быть синтезированы в реакциях циклоприсоединения.

В однородном электростатическом поле Е, ориентированном вдоль вертикального направления, используется периодическая зарядка и разрядка лопасти мотора с помощью тунеллирования электронов из двух нейтральных металлических электродов. Каждый фуллереновый переключатель меняет знак заряда с помощью двух электронов с положительного (q) на отрицательный (-q) посредством туннеля между нейтральным электродом и фуллереном. Чтобы повернуть лопасть мотора электрод теряет два электрона (в результате чего на нём меняется заряд) и лопасть совершает половину цикла вращения в электрическом поле Е. Другая половина цикла вращения происходит аналогично (только электрод получает два электрона). Таким образом происходит непрерывное вращение трех (шести) лопастей с фуллеренами. Молекулярный двигатель ведет свою диполь P, которая находится в средней ортогонали по направлению к электрическому полю Е, генерирую постоянный крутящий момент вращения.

Эффективность метода туннелирования электронов сопоставима с аналогичной эффективностью привода макроскопических электромоторов, но она может снизиться из-за шумов и структурных дефектов.

Молекулярные двигатели — наноразмерные машины, способные осуществлять вращение при приложении к ним энергии. Традиционно термин "молекулярный двигатели" применяется, когда речь заходит об органических белковых соединениях, однако, в настоящее время его применяют и для обозначения неорганических молекулярных двигателей и используют в качестве обобщающего понятия. Возможность создания молекулярных моторов впервые была озвучена Ричардом Фейнманом в 1959 году.

Главной особенностью молекулярных роторов являются повторяющиеся однонаправленные вращательные движения происходящие при подаче энергии. В дальнейшем это направление получило развитие за счет двух научных докладов, опубликованных в 1999 году, описывающих природу молекулярных роторов. Однако, в докладах не указывалось причин, за счет которых молекулы были способны генерировать крутящий момент. Ожидается, что в ближайшее время будет проведено значительное количество исследований в данной области и появится понимание химии и физики наноразмерных роторов.

Европейские химики впервые создали полностью синтетический молекулярный мотор, способный перемещать макроскопические объекты.

По словам Дэвида Ли (David Leigh) из Эдинбургского университета, его группе удалось впервые в мире успешно применить молекулярный двигатель для перемещения в пространстве макрообъекта. До этого исключительная монополия на использование молекулярных моторов принадлежала Природе, которая широко применяет их для сокращения мышечных волокон, трансформации световых сигналов, воспринимаемых сетчаткой, в нервные импульсы и выполнения других тонких задач.

Основу молекулярного мотора составляют так называемые "нано-шаттлы", созданные Дэвидом Ли при непосредственном участии коллег из Болонского университета (Италия) и Центра физических исследований при Гронингенском университете (Нидерланды). Они представляют собой длинные углеводные цепочки, на каждую из которых "нанизано" кольцо из органических молекул, химически не связанное с "осью". За счет тепловых флуктуаций кольцо может хаотически перемещается вдоль углеводной цепочки. Чтобы оно не соскочило, на концах цепочек расположены специальные группы, способные удерживать кольцо за счет водородных связей.

Одна из этих групп отличается чувствительностью к ультрафиолетовому излучению, а другая построена на основе тефлона. В обычных условиях кольцо, хаотически перемещаясь, соединяется с первой группой, оставляя тефлоновый "наконечник" свободным. Если же молекулярный мотор облучить ультрафиолетом, водородная связь разорвется, кольцо отцепится, переместится к тефлоновой части углеводной цепочки и снова "прилипнет" к новому хозяину.
