1. ВВ 2. УИ 3.УР 4. ПВ

7. ПБК 8.СТОП

1

A:=РОН[S1]

Дисплей:=A

0

5. СЛ 6. ПУ 9. ВЫВ 10. ВЫВР

Рис. 2 Микропрограмма машинных операций

4. Обобщенная микропрограмма работы ЦУУ:

В исходном положении ЦУУ находится в состоянии ожидания. Включение ЦУУ производится сигналом "Пуск", подаваемым с пульта управления. После этого в программный счетчик РС и регистр адреса РА заносится начальный адрес машинной программы – нуль.

Затем производится выборку команды из оперативной памяти в регистр команд. Длина всех команд одинакова: 3 байта. Используем микрооперацию, записывающую в старшие разряды регистра команд слово длиной 3 байта и на 3 единицы увеличивает содержимое программного счетчика, чтобы сформировать адрес сле­дующей команды..

Анализируется код операции машинной команды и выполняется соответствующая операция. Микропрограммы всех необходимых в задании операций приведены на рис. 2. Код операции всегда размешается в четырех старших разрядах регистра команд (23:20). Коды операций используемых команд приведены в табл. 1. Используются только деcять команд с кодами 0000-1001. При появлении несуществующего кода операции в микропрограмме формируется сигнал ошибки "Ошибка в КОП" и выполнение микропрограммы завершается.

При завершения выполнения микропрограммы операции ( кроме операции "Стоп") в регистр адреса ЦУУ необходимо занести адрес следующей машинной команды. После выполнения команды "Стоп" в регистре адреса хранится адрес последней выполненной команды.

Рис. 3 Обобщенная микропрограмма

5. Закодированный граф микропрограммы

Закодированный граф получаем используя значения управляющих сигналов

представленные в таблицах 1,3,4,5.

Таблица 4

Управление работой АЛУ

Управляющие сигналы				Логические операции в АЛУ	Арифметические операции в АЛУ
y11	y12	y13	y14		y15=0
0	0	0	0	_ Х	X+1
0	0	0	1	____ ХУ	L1(X.1)
0	0	1	0	_ ХУ	X+2
0	0	1	1	0	-
0	1	0	0	____ ХУ	R1(0.X)
0	1	0	1	_ У	X+3
0	1	1	0	ХУ	X-Y
0	1	1	1	_ ХУ	-
1	0	0	0	_ ХУ	R1(1.X)
1	0	0	1	____ ХУ	X+Y
1	0	1	0	У	Y-X
1	0	1	1	ХУ	X+4
1	1	0	0	FF	L1(X.0)
1	1	0	1	_ ХУ	-
1	1	1	0	ХУ	-
1	1	1	1	Х	X-1

Схема инкремента-декремента (СИД) увеличивает или уменьшает на единицу подаваемые на ее вход значения. Она может работать одновременно с АЛУ, увеличивая производительность процессора. СИД используют для обработки содержимого РОН, РИ, РС, SP и выполняет микрооперации типа С:=С + 1, где С - переменная на входе СИД.

Таблица 5

Управление работой схемы инкремента-декремента

Управляющий сигнал	Выполняемая микрооперация
У6 =1	Декремент (-1)
У6 = 0	Инкремент (+1)

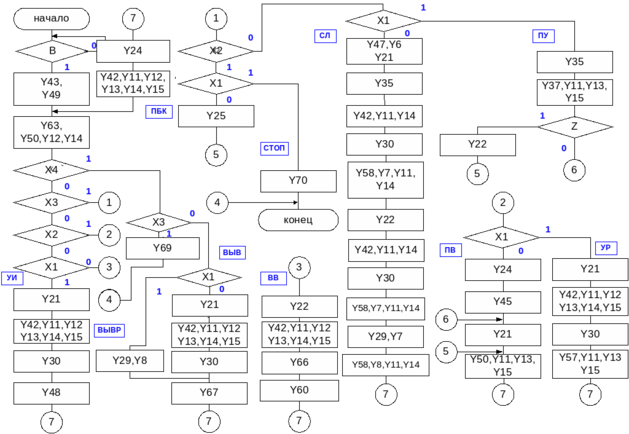

Рис. 4 Закодированный граф

6. Управляющий автомат по схеме Мура

На схеме закодированного графа обозначаем состояния автомата и составляются списки переходов. Списки переходов содержат всю информацию, необходимую для построения управляющего автомата ЦУУ

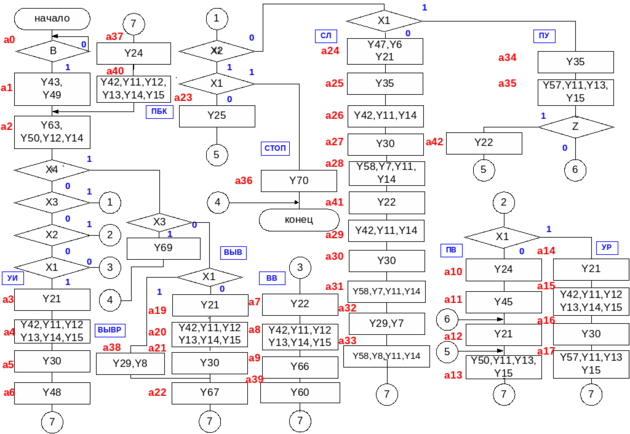

. Рис. 5 Состояния автомата.

. Управляющий автомат имеет 42 состояния, следовательно, для их кодирования понадобится шестиразрядный регистр. Закодируем все состояния автомата двоичными кодами и составим таблицу переходов (см. таблицу 6)

Таблица 6

Список переходов

№ пп.	Исходное состояние	Код	Следующее состояние	Код	Входные сигналы(X) (Условия перехода)	Сигналы возбуждения	Выходные сигналы(Y)
1	2	3	4	5	6	7	8
1	а0	000000	а1	000001	B	D1	---
2	а1	000001	а2	000010	---	D2	y43, y49
3	а2	000010	а3	000011		D2,D1	y63, y50, y12,y14
4			a7	000111		D3,D2,D1
5			a10	001010		D4,D2
6			a14	001110		D4,D3,D2
7			a18	010010		D5,D2
8			a19	010011		D5,D2,D1
9			a23	010111		D5,D3,D2,D1
10			a24	011000		D5,
11			a34	100010		D6,D2
12			a36	100100		D6,D3
13			a38	100110		D6,D3,D2
14	а3	000011	a4	000100	---	D3	y21
15	а4	000100	a5	000101	---	D3,D1	y42, y11,y12, y13 ,y14 ,y15
16	а5	000101	a6	000110	---	D3,D2	y30
17	а6	000110	a37	100101	---	D6,D3,D1	y48
18	а7	000111	a8	001000	---	D4	y22
19	а8	001000	a9	001001	---	D4,D1	y11, y12, y13 ,y14 ,y15 ,y42
20	a9	001001	a­39	100111	---	D6,D3, D2,D1	y66
21	a10	001010	a11	001011	---	D4,D2,D1	y24
22	a11	001011	a12	001100	---	D4,D3	y45
23	a12	001100	a13	001101	---	D4,D3,D1	y21
24	a13	001101	a37	100101	---	D6,D3,D1	y50, y11, y13, y15
25	a14	001110	a15	001111	---	D4,D3,D2, D1	y21
26	a15	001111	a16	010000	---	D5	y42, y11,y12, y13 ,y14 ,y15
27	a16	010000	a17	010001	---	D5,D1	y30
28	a17	010001	a37	100101	---	D6,D3,D1	y57, y11, y13, y15
29	a18	010010	a0	000000	---	---	y69
30	a19	010011	a20	010100	---	D5,D3	y21
31	a20	010100	a21	010101	---	D5,D3,D1	y42, y11, y12, y13, y14, y15
32	a21	010101	a22	010110	---	D5,D3,D2	y30
33	a22	010110	a37	100101	---	D6,D3,D1	y67
34	a23	010111	a13	001101	---	D6,D3,D1	y25
35	a24	011000	a25	011001	---	D5,D4,D1	y47, y6, y21
36	a25	011001	a26	011010	---	D5,D4,D2	y35
37	a26	011010	a27	011011	---	D5, D4,D2,D1	y42, y11, y14
38	a27	011011	a28	011100	---	D5,D4,D3	y30
39	a28	011100	a41	101001	---	D6,D4, D1	y58, y7, y11 ,y13
40	a29	011101	a30	011110	---	D5,D4,D3,D2	y42 ,y11 ,y14
41	a30	011110	a31	011111	---	D5,D4,D3,D2, D1	y30
42	a31	011111	a32	100000	---	D6	y58, y7, y11 ,y14
43	a32	100000	a33	100001	---	D6,D1	y29, y7
44	a33	100001	a37	100101	---	D6,D3,D1	y58, y8, y11 ,y14
45	a­34	100010	a35	100011	---	D6,D2,D1	y35
46	a35	100011	a12	001100		D4,D3	y37, y11, y13 ,y15
47			a42	101010	Z	D6, D4,D2
48	a­36	100100	a0	000000	---	---	y70
49	a­37	100101	a40	101000	---	D6,D4	y24,
50	a­38	100110	a22	010110	---	D5,D3,D2	y29, y8
51	a­39	100111	a37	100101	---	D6,D3,D1	y60
52	a­40	101000	a2	000010	---	D2	y42, y11, y12 ,y13 ,y14 ,y15
53	a­41	101001	a29	011100	---	D5,D4,D3	y22
54	a­42	101010	a13	001101	---	D4,D3,D1	y22

7. Синтез управляющего автомата.
