где E(2:0) – поле кода операции в команде. По каждому коду операции только одно из логических условий В1-В7 примет значение единица.

Каждое логическое условие В1-В7 управляет запуском определенной микропрограммы операции. Поэтому по коду операции будет выполнена соответствующая операция вычислительного устройства.

Для отключения ВУ от интерфейса используется микропрограмма отключения, которая снимает сигнал занятости устройства /ЗАН=0/. По этому сигналу устройство А снимает адрес с шины адреса, освобождая интерфейс для работы с другими устройствами

Алгоритм микропрограмм подключения и отключения ВУ от общей шины представлен на рисунке № 1.

Рис 1. а. Микропрограмма подключения ВУ

Рис 1. b. Микропрограмма отключения ВУ

1. Микропрограмма операции “Сдвиг логический”.

Логический сдвиг- это такой сдвиг, при котором слово сдвигается на некоторое количество разрядов влево или вправо, а сдвигаемые разряды заменяются нулями. Знак числа при этом рассматривается как обычный разряд и не сохраняется при сдвиге, несмотря на то, что число представлено в прямом коде. Вдвигаемым разрядом всегда будет 0.

По каждой паре сигналов ЗАПР-ДАННЫЕ передается слово разрядностью 8 бит. ВУ выставляет на шину управления сигнал запроса данных ЗАПР и ждет от устройства А сигнала ДАННЫЕ. По этому сигналу ВУ принимает с входной шины переданные данные и снимает с шины управления сигнал ЗАПР.

После принятия данных в регистр-счетчик записывается количество сдвигов, которое передается в 4-7 битах команды – E(4:7). В 3 бите содержится признак направления сдвига. Если E(3) = 1 – значит сдвиг вправо, 0 – влево. Сдвиг будет происходить, пока не обнулится счетчик.

Вывод данных из ВУ в устройство А производится по сигналу РЕЗ /результат/. ВУ выдает на шины управления ШУ сигнал РЕЗ и одновременно выставляет данные /результат/ на выходную шину ШВЫХ. Устройство А принимает данные и подтверждает прием результата сигналом ПРРЕЗ, после чего ВУ снимает с шины управления сигнал РЕЗ.

Разрядность выходного слова равна 8 бит.

Алгоритм микропрограммы “Логического сдвига” представлен на рисунке 2.

Рис 2.. Микропрограмма логического сдвига.

1. Микропрограмма операции “Вычитание”.

Вычитание выполняется над целыми двоичными числами со знаком, представленными в прямом коде.

По каждой паре сигналов ЗАПР-ДАННЫЕ передается слово разрядностью 8 бит. ВУ выставляет на шину управления сигнал запроса данных ЗАПР и ждет от устройства А сигнала ДАННЫЕ. По этому сигналу ВУ принимает с входной шины переданные данные и снимает с шины управления сигнал ЗАПР.

Уменьшаемое (A) и вычитаемое (B) имеют длину по одному слову.

По первой паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается вычитаемое (А), а по второй паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается уменьшаемое (В).

Операция вычитания происходит в ALU. ALU работает с числами в дополнительном коде, поэтому перед операцией вычитания нужно преобразовать операнды в дополнительный код. Преобразование совершается в зависимости от знака числа – если оно положительное, то в дополнительном коде будет представлено само собой. Если отрицательное, то преобразование осуществляется по формуле: +1. После осуществления операции в ALU результат тоже должен быть преобразован в прямой код, если он получился отрицательный.

Вывод данных из ВУ в устройство А производится по сигналу РЕЗ /результат/. ВУ выдает на шины управления ШУ сигнал РЕЗ и одновременно выставляет данные /результат/ на выходную шину ШВЫХ. Устройство А принимает данные и подтверждает прием результата сигналом ПРРЕЗ, после чего ВУ снимает с шины управления сигнал РЕЗ.

Разрядность выходного слова равна 8 бит.

Алгоритм микропрограммы операции "вычитание обратное" представлен на рисунке № 3.

Рис 3. Микропрограмма операции вычитания в прямом коде

1. Микропрограмма операции “Вычитание модулей”

Вычитание модулей выполняется над целыми двоичными числами со знаком, представленными в прямом коде.

По каждой паре сигналов ЗАПР-ДАННЫЕ передается слово разрядностью 6 бит. ВУ выставляет на шину управления сигнал запроса данных ЗАПР и ждет от устройства А сигнала ДАННЫЕ. По этому сигналу ВУ принимает с входной шины переданные данные и снимает с шины управления сигнал ЗАПР.

Уменьшаемое (A) и вычитаемое (B) имеют длину по одному слову.

По первой паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается уменьшаемое (А), а по второй паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается вычитаемое (В).

После того, как операнды были приняты с входной шины, они приводятся к своим модулям. Если число положительное, то оно не изменяется, а отрицательное – преобразуется в свой модуль. Для чисел в прямом коде это равносильно замене старшего бита с 1 на 0.

После этого производится операция вычитания в ALU . Если результат получился отрицательный, то нужно после операции в ALU преобразовать его из дополнительного в прямой код.

Вывод данных из ВУ в устройство А производится по сигналу РЕЗ /результат/. ВУ выдает на шины управления ШУ сигнал РЕЗ и одновременно выставляет данные /результат/ на выходную шину ШВЫХ. Устройство А принимает данные и подтверждает прием результата сигналом ПРРЕЗ, после чего ВУ снимает с шины управления сигнал РЕЗ.

Разрядность выходного слова равна 8 бит.

Алгоритм микропрограммы операции "вычитание модулей" представлен на рисунке № 4.

Рис 4. Микропрограмма операции вычитания модулей в прямом коде

1. Микропрограмма операции " "

Операция " " выполняется над логическими данными.

По каждой паре сигналов ЗАПР-ДАННЫЕ передается слово разрядностью 8 бит. ВУ выставляет на шину управления сигнал запроса данных ЗАПР и ждет от устройства А сигнала ДАННЫЕ. По этому сигналу ВУ принимает с входной шины переданные данные и снимает с шины управления сигнал ЗАПР.

Оба операнда (А и В) имеют длину по одному слову.

По первой паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается первое логическое слово (А), а по второй паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается второе логическое слово (В).

После того, как операнды были приняты с входной шины, над ними в АЛУ производится машинная операция и результат присваивается С.

Вывод данных из ВУ в устройство А производится по сигналу РЕЗ /результат/. ВУ выдает на шины управления ШУ сигнал РЕЗ и одновременно выставляет данные /результат/ на выходную шину ШВЫХ. Устройство А принимает данные и подтверждает прием результата сигналом ПРРЕЗ, после чего ВУ снимает с шины управления сигнал РЕЗ.

Разрядность выходного слова равна 8 бит.

Алгоритм микропрограммы операции " " представлен на рисунке № 5.

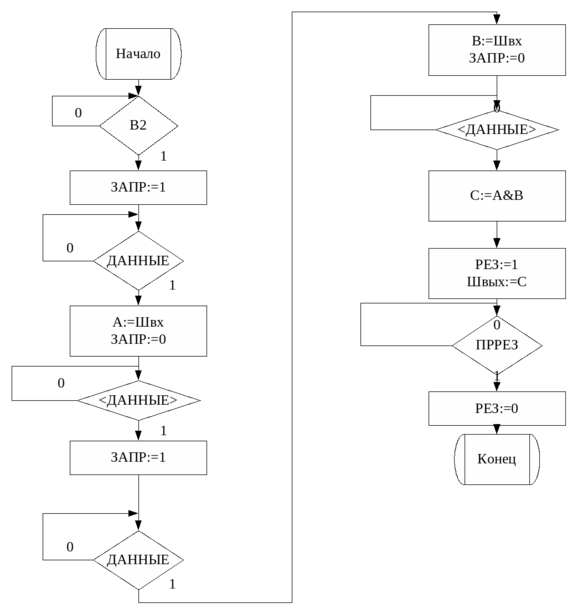

Рис 5. Микропрограмма операции логического поразрядного И:

1. Микропрограмма операции ” ”

Операция " " выполняется над логическими данными.

По каждой паре сигналов ЗАПР-ДАННЫЕ передается слово разрядностью 8 бит. ВУ выставляет на шину управления сигнал запроса данных ЗАПР и ждет от устройства А сигнала ДАННЫЕ. По этому сигналу ВУ принимает с входной шины переданные данные и снимает с шины управления сигнал ЗАПР.

Оба операнда (А и В) имеют длину по одному слову.

По первой паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается первое логическое слово (А), а по второй паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается второе логическое слово (В).

После того, как операнды были приняты с входной шины, над ними в АЛУ производится машинная операция и результат присваивается С.

После этого, так же в АЛУ, осуществляется инверсия С.

Вывод данных из ВУ в устройство А производится по сигналу РЕЗ /результат/. ВУ выдает на шины управления ШУ сигнал РЕЗ и одновременно выставляет данные /результат/ на выходную шину ШВЫХ. Устройство А принимает данные и подтверждает прием результата сигналом ПРРЕЗ, после чего ВУ снимает с шины управления сигнал РЕЗ.

Разрядность выходного слова равна 8 бит.

Алгоритм микропрограммы операции "" представлен на рисунке № 6.

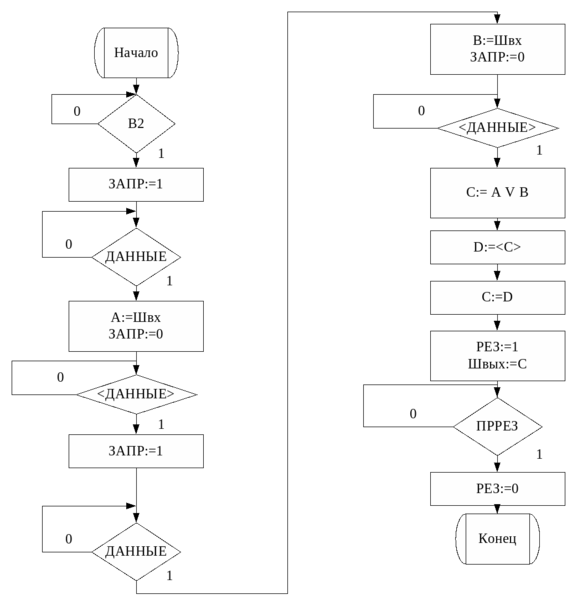

Рис 6. Микропрограмма операции логического поразрядного ИЛИ с инверсией :

1. Микропрограмма операции “ ”

Операция " " выполняется над логическими данными.

По каждой паре сигналов ЗАПР-ДАННЫЕ передается слово разрядностью 8 бит. ВУ выставляет на шину управления сигнал запроса данных ЗАПР и ждет от устройства А сигнала ДАННЫЕ. По этому сигналу ВУ принимает с входной шины переданные данные и снимает с шины управления сигнал ЗАПР.

Оба операнда (А и В) имеют длину по одному слову.

По первой паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается первое логическое слово (А), а по второй паре сигналов ЗАПР-ДАННЫЕ с входной шины принимается второе логическое слово (В).

После того, как операнды были приняты с входной шины, над ними в АЛУ производятся следующие действия: получение инверсного значения А, а затем машинная операция и результат присваивается С.

Вывод данных из ВУ в устройство А производится по сигналу РЕЗ /результат/. ВУ выдает на шины управления ШУ сигнал РЕЗ и одновременно выставляет данные /результат/ на выходную шину ШВЫХ. Устройство А принимает данные и подтверждает прием результата сигналом ПРРЕЗ, после чего ВУ снимает с шины управления сигнал РЕЗ.

Разрядность выходного слова равна 8 бит.

Алгоритм микропрограммы операции " " представлен на рисунке № 7.
