Лекция №1.Хромирование.

Хромирование — химико-термическая обработка металлов , диффузионное насыщение поверхности стальных изделий хромом, либо процесс осаждения на поверхность детали слоя хрома из электролита под действием электрического тока.

Преимущества хрома хорошо известны. Этот металл имеет склонность покрываться пассивной, прозрачной плотной пленкой, увеличивающей коррозионную стойкость и предупреждающей потемнение блестящих декоративных покрытий. Сам хром не создает хорошей антикоррозионной защиты для стали, отсюда необходимо применение промежуточных слоев, таких как никель или никель - медь.

В зависимости от назначения хромовые покрытия разделяют на декоративные и функциональные. Первые наносят в виде тонких (<1 мкм) слоев на грубом промежуточном подслое, а вторые наносят прямо на стальную или другую подложку. Толщина функциональных покрытий достигает нескольких миллиметров.

Декоративное хромирование имеет огромное применение в автомобильной промышленности и многих других областях техники, где к изделиям предъявляют высокие требования как с эстетической точки зрения, так и в плане коррозионной стойкости.

Функциональное хромирование применяется для покрытия инструмента, шаблонов, форм для отливки под давлением и других деталей, подвергаемых сильному механическому износу. Широкое применение имеет функциональный хром и при восстановлении изношенных деталей машин.

1. Приготовление электролита

Химикаты для хромирования.

Электролиты для хромовых ванн приготовляются из двух основных компонентов – хромового ангидрида CrO3 и серной кислоты H2SO4 . По ГОСТ 2548-44 в техническом хромовом ангидриде, применяемом для приготовления электролитов, допускается содержание следующих примесей:

• Серной кислоты не более 0,4%

• Посторонних металлов в сумме не более 0,007%

• Хлора не более 0,0006%

• Нерастворимого остатка не более 0,22%

• Хромового гидрида не менее 99,2%

Примесь азотной кислоты не допускается. Выпускаемый отечественною промышленностью хромовый ангидрид представляет собой плавленую кристаллическую массу темно-красного цвета. На воздухе хромовый ангидрид поглощает влагу.

Для приготовления электролита используется чистая серная кислота H2SO4, ГОСТ 4204-48.

В порядке исключения допускается применение технической кислоты. Серная кислота бесцветна.

Составление электролита.

Для приготовления электролита рассчитанное количество хромового ангидрида дробится на небольшие куски, загружается в ванну хромирования и заливается для лучшего растворения водой, подогретой до 60-80о.

При этом можно использовать водопроводную воду, не загрязненную железом, однако, в районах с жесткой водопроводной водой для этих целей необходимо пользоваться конденсатором или даже дистиллированной водой.
После растворения хромового ангидрида раствор перемешивают и определяют в нем содержание CrO3 по удельному весу.
Раствор после тщательного перемешивания подвергают анализу и, установив действительное содержание CrO3 и H2SO4, подсчитывают и дополнительно вводят недостающее количество компонентов.

Проработка электролита.

Для нормального осаждения хрома рекомендуется содержание в электролите небольшого количества Cr3+, около 2-4 г/л.

В готовом электролите производят пробное хромирование.
Замена хромового электролита производится через 1-2 года и зависит от интенсивности эксплуатации ванны и загрязнения ее примесями.
При эксплуатации ванны следует учитывать, что в процессе электролиза концентрация трехвалентного хрома в электролите изменяется в зависимости от конфигурации деталей.

Для поддержания постоянной концентрации CrO3 и H2SO4 электролит периодически корректируют путем введения в него новых порций хромового ангидрида и серной кислоты.

1. Ванны для хромирования.

Основной составляющей ванны для хромирования является хромовый ангидрид. Кроме того, необходим так называемый катализатор, которым в традиционных ваннах является серная кислота.

В соответствии с общим правилом содержание серной кислоты по отношению к содержанию хромового ангидрида должно быть в пределах 0,8-1,2 %. В среднем принимают 1 % и, следовательно, в ванне, содержащей хромовый ангидрид (250 г/л), должно быть серной кислоты 2,5 г/л.

Емкости для хромирования имеют очень малый катодный выход по току, в основном <20 % и низкую кроющую способность.

Ванна, содержащая хромовый ангидрид (400 г/л), имеет хорошую электропроводность и, следовательно, не требует такого высокого напряжения при хромировании, как ванны с меньшим содержанием хромового ангидрида. Она рекомендуется для декоративного хромирования изделий сложной формы. Недостатком такой (концентрированной) ванны является низкий выход по току, и, следовательно, она непригодна для функционального хромирования.

Кроме классических хромовых ванн с сульфатным катализатором разработан и ряд других, например, с катализатором, состоящим из солей двух кислот — серной и и кремнийфтористоводородной ограниченной растворимости, что полезно для оптимальной работы ванны. Применение этих ванн, называемых саморегулирующимися должно бы существенно облегчить проведение хромирования ввиду того, что отпадает необходимость аналитического исследования химического состава. Однако это не совсем так, к тому же еще выявились и такие недостатки как значительная агрессивность ванны, требующая очень тщательной изоляции стальных изделий, хромирующихся частично с учетом опасности поражения стали в не изолированных местах.

Работа с растворами хромового ангидрида сопряжена с многими трудностями, обусловленными токсичностью этого вещества и трудоемкой технологией очистки сточных вод.

Необходимость применения довольно высоких температур и тока большой плотности требует оборудования ванн для хромирования эффективной вытяжной системой. Даже ванны, не находящиеся под током, но при рабочей температуре, выделяют вредные для человеческого организма пары.

Второй проблемой являются материальные потери. Большое содержание хромового ангидрида влечет за собой значительные потери за счет уноса электролита из ванны с деталями. Ванны улавливания являются неизбежной необходимостью. Нередко применяют две промывки.

Рациональным способом снижения потерь материала является применение ванны с меньшим содержанием хромового ангидрида. Следует экспериментально установить, нельзя ли для данной продукции применять ванну с меньшим содержанием хромового ангидрида, например, 200 г/л.

Нет недостатка в разработках ванн, содержащих хромовый ангидрид (~100 г/л) и специально выбранные катализаторы. Эти ванны труднее поддерживать в рабочем состоянии и применять в ремесленных мастерских.

Универсальная ванна, пригодная для технического и декоративного хромирования, содержит: хромовый ангидрид (250 г/л) и серную кислоту (2,5 г/л). Декоративные покрытия наносят при ~50°C и средней плотности тока 25 А/дм2, а функциональные покрытия — при 55-60°С и плотности тока 45-60 А/дм2.

Подготовка ванны хромирования.

Раствор электролита готовят в запасной ванне, футерованной изнутри поливинилхлоридом. В ванну вливают половину того количества деминерализованной воды, которое будет необходимо в рабочей ванне. В воду порциями добавляют хромовый ангидрид и перемешивают до полного его растворения. С этого момента возникает проблема, сколько следует добавить серной кислоты, так как введенный хромовый ангидрид уже содержит кислоту.

На хромовый ангидрид для гальванотехнических целей существует стандарт ВN-76/6068-11, в соответствии с которым в хромовом ангидриде серной кислоты должно быть не больше, чем 0,4 %. В нормали PN-70/C-84121 на хромовый ангидрид плавленный технический перечислены четыре сорта хромового ангидрида: S, I, II и III.

Содержание серной кислоты не должно превышать для сорта S — 0,1 %, для сорта I — 0,4 %, для сорта II — 0,6 % и для сорта III — 0,8 %.

На каждой упаковке должна находиться надпись с обозначением сорта хромового ангидрида. Если потребитель не знает, каким хромовым ангидридом он располагает, он должен отправить пробу приобретенного то?вара на анализ. Если это невозможно, то надо подготовить ванну из хромового ангидрида, не добавляя сразу серной кислоты, лишь только сахар (1 г/л).

После нагрева до рабочей температуры проводят пробное хромирование изделий, покрытых блестящим никелем. Если на поверхности появляются радужные налеты, то это означает, что в ванне недостаток серной кислоты. Необходимо добавить на каждые 100 л ванны 25 см3 20 %-ной серной кислоты. После тщательного переметывания ванны возобновляют пробное хромирование, а если радужные налеты остаются и дальше, то необходимо добавить в ванну новую порцию кислоты. Эти операции повторяют до тех пор, пока радужный налет перестает появляться и начнет осаждаться нормальное хромовое покрытие.

Встречаются поставки хромового ангидрида, содержащие >1 % серной кислоты. Это проявляется в виде низкой кроющей способности хромовой ванны. Химический анализ покажет истинную концентрацию серной кислоты, избыток которой необходимо уменьшить, добавив ~2 г карбоната бария на каждый грамм серной кислоты. Более подробные сведения приведены при рассмотрении поддержания стабильности и регенерации хромовой ванны.

После подготовки ванны определяют ареометром ее плотность, по которой из табл. 6 определяют содержание хромового ангидрида в приготовленной ванне.

1. Аноды

Материалом анодов для ванны хромирования служит чистый свинец или сплав, состоящий из 92-93% свинца и 8-7% сурьмы. Аноды из сплава Pb или Sb в меньшей степени покрываются нерастворимой и непроводящей пленкой хромовокислого свинца, чем аноды из чистого свинца.

Во время электролиза выделяющийся на аноде кислород, взаимодействуя со свинцом, образует на его поверхности темно-коричневого цвета непроводящую пленку перекиси свинца. Сопротивление анода в процессе электролиза увеличивается и поэтому через определенные периоды работы ванны необходимо аноды чистить. Удаление окисной пленки с анодов производится путем обработки их в соляной кислоте, разбавленной 1:1, или в 10-процентном растворе едкого натра. После этого аноды промываются водой.

По форме аноды изготавливаются в большинстве случаев плоскими и цилиндрическими. Однако в следствие плохой рассеивающей способности хромового электролита, при покрытии деталей с глубоким рельефом очертания анода должны определяться формой катода.

1. Влияние примесей

По мере работы хромовой ванны в электролите могут накапливаться железо, медь и некоторые другие металлы. Железо по мере накопления в электролите (главным образом вследствие анодного декапирования стальных и чугунных деталей), подобно трехвалентному хрому, суживает интервал получения блестящих осадков. Допустимое содержание железа в электролите 8-10 г/л. На практике иногда содержание железа в электролите достигает 20-250 г/л, но при этом сильно снижается выход хрома по току. Удалить из хромового электролита чрезвычайно сложно. Поэтому электролит с большим содержанием железа обычно заменяют новым. В настоящее время имеются указания на возможность осаждения железа желтой кровяной солью. Предполагается, что реакция между желтой кровяной солью и железом, находящимся в хромовом электролите в виде окисной сернокислой соли, протекает по следующему уравнению:

3K4Fe (CN)6 + 2Fe2 (SO4)3 = Fe4 [Fe (CN)6]3 + 6K2SO4

Для удаления железа желтую кровяную соль, взятую из расчета 5,6 г на 1 г железа в электролите, растворяют в малом объеме воды и при перемешивании вливают в электролит небольшими порциями.

Образующемуся осадку берлинской лазури дают отстояться, после чего электролит осторожно сливают. При этом важно избегать введения избытка желтой кровяной соли, в присутствии которого не образуется осадок берлинской лазури.
Действие, подобное железу, оказывают медь, цинк и другие металлы. Содержание меди в электролите допускается 5-7 г/л.Необходимо иметь в виду, что ванны хромирования мало чувствительны к примесям других металлов. Поэтому при неполадках в работе ванны не следует искать причину в загрязнении ее теми или иными соединениями металлов. Безусловно вредное действие на процесс хромирования оказывает азотная кислота. Даже при малых количествах HNO3 в электролите, около 0,1-0,2 г/л, осадки хрома получаются темные. Поэтому примесь азотной кислоты в электролите не допускается.

1. Работа хромовой ванны

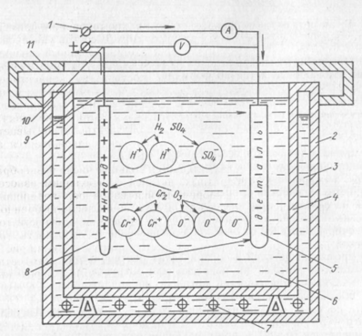

Схема электролитического восстановления деталей хромированием:
1 — электрическая шина катода; 2 — наружная стенка ванны; 3 — вода для подогрева электролита в ванне; 4 — внутренняя стенка ванны; 5 — катод |деталь ( —)]; 6 — электролит; 7— электроподогреватель; 8 — анод [свинцовая пластина ( + )]; 9 — подвеска; 10 — электрическая шина анода ( + ); 11 — крышка ванны
