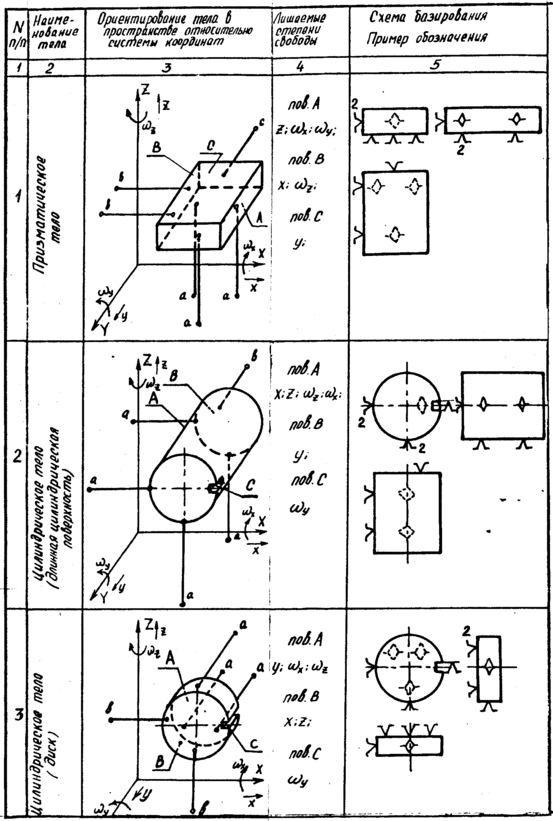

Понятие о коротком и длинном пальцах

Базирование с использованием короткого пальца применяется, когда ГБ - плоскость, а ДБ - отверстие перпендикулярное плоскости. Длинный палец применяется, когда ГБ - отверстие, а ДБ - плоскость. Поясним, какой палец нужно считать коротким, а какой длинным. Предположим, что деталь (рис.18,а)

а) б) в) г)

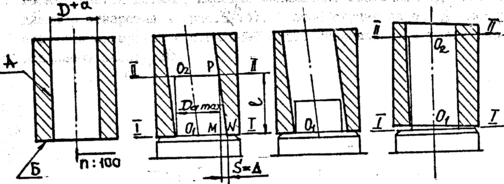

Рис.18. Схемы поясняющие понятие короткого и длинного пальцев.

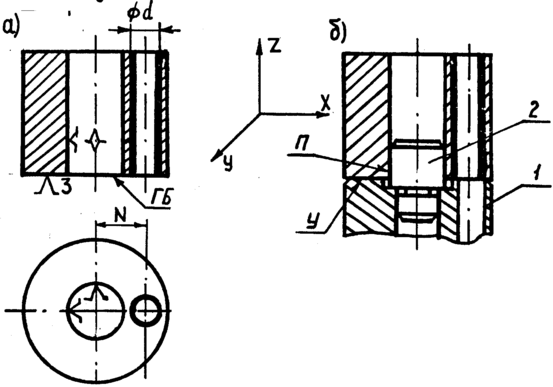

Рис.19. Схема базирования на короткий палец - а) практическая реализация б) теоретическая.

устанавливается двумя базами: отверстие А, имеющим диаметр D+, и торцом Б. 3а главную базу принят торец Б, который устанавливается на плоскость. Вторая база - отверстие А - устанавливается на цилиндрическую поверхность того же пальца. Предположим, что палец изготовлен с максимальным диаметром в пределах принятой подвижной посадки и на деталь не надевается, имеющая минимально возможный (допустимый) диаметр отверстия А (рис.18,б). В этом случае зазор S между стенками отверстия А и пальцем будет минимальным и равен гарантированному зазору. Допустим, что при длине пальца l (рис.18,б) он касается стенок отверстия А, имеющего максимальное отклонение от перпендикулярности оси к торцу (h:100), в двух сечениях (1-1 и 2-2), но при этом не отрывает главной базы Б от опоры. Если длина пальца l1 меньше l, то он будет называться коротким. Такой палец (рис.18,в) у любой детали из партии касается отверстия А только в одном сечении (например 1-1), т.е. устанавливает только одну точку оси отверстия А (в данном случае точку 0). Если длина пальца l2 больше l, то он будет называться длинным. Длинный палец (рис.18,г) касается стенок отверстия в двух сечениях (1-1 и 2-2) и устанавливает две точки (01 и 02) оси отверстия А. Короткий палец лишает заготовку двух перемещений, а длинный двух перемещений и двух поворотов во круг тех же осей что и перемещений.

Схема базирования на короткий палец и плоскость показана на рис.19,а, а на рис.19,б приведен пример приспособления, реализующего это базирование. По ГБ заготовка лишена z, wy, wx, а по ДБ - x, y. Если торец Б той же втулки (рис.20,а) используется как ГБ, то отверстие А, являющееся дополнительной базой базировать на длинный палец нельзя. Первый признак, что схема базирования на рис.20,а неверна это семь степеней свободы, чего быть не может. Базы дублируют друг друга. База А лишает перемещения x,y, и вращения wx, wy. База Б лишает перемещения z и тех же вращений - wx и wy. Реальная схема такого базирования показана на рис.20,б. Поверхность 2 длинного пальца 1 будет служить установочной поверхностью главной базы А, а база Б будет оторвана от установочной поверхности У. Величина этого отрыва будет тем больше, чем больше неточность взаимного положения баз А м Б. 2.

10.4. Базирование детали плоскостью и отверстием, ось которого параллельна плоскости (Понятие о ромбическом пальце)

Такое сочетание двух баз - плоскости Б и отверстия А, ось которого параллельна плоскости Б (рис.21,а) - обычно используется при ориентировании деталей тремя базами, при этом базы Б и А должны быть предварительно обработаны. Допустим, что база Б поставлена на плоскость (рис.21,б). Выберем метод базирования дополнительной базы - отверстия А. В данном случае нельзя базировать деталь отверстием выполняющим роль дополнительной базы, на цилиндрический палец (рис.21,б) следствие того, что расстояние Н между базами у обрабатываемой детали может быть выполнено с отклонениями в широких пределах (например z=0,1мм), а зазор S между стенками отверстия А пальцем 1 приспособления мал, то ряд деталей из партии с размером Н в пределах допуска, но больше чем H+S, не удается поставить в рассматриваемое приспособление (рис.21,в). В этом случае вместо цилиндрического пальца необходимо использовать срезанный палец 2 (рис.21,г), установленный в приспособлении на расстоянии Н от установочной плоскости приспособления.

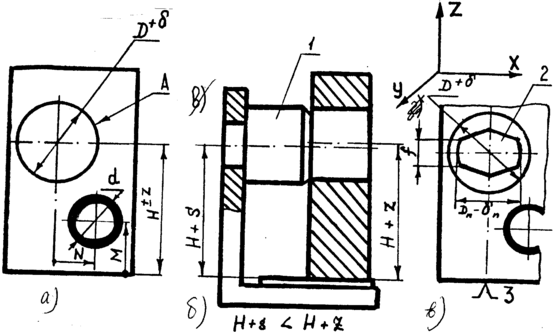

Рис.21. Схемы поясняющие понятие о ромбическом пальце.

Срезанный палец имеет ленточки шириной f, образованные цилиндрической поверхностью диаметром Dn-n. Этими ленточками палец центрирует ось отверстия детали в направлении оси Х. Благодаря тому, что срезанный палец контактирует с отверстием только узкими ленточками, между пальцем и стенками отверстия в направлении размера Н образуется значительное расстояние, допускающее установку детали с погрешностями (z) во взаимном расположении баз. В зависимости от длины контакта пальца с отверстием он лишает деталь одной либо двух степеней свободы. Короткий палец (длина контакта <1.5Dn) лишает деталь одной степени свободы - ограничивает перемещение по оси Х; длинный - двух степеней свободы - ограничивает перемещение по оси Х и вращение относительно оси Z.

10.5. Базирование на параллельные отверстия

Деталь с отверстием А базируется на длинный палец. Требуется выбрать метод базирования второго отверстия Б, являющегося дополнительной базой. Этот случай аналогичен рассмотренному выше (рис.21), где отверстие имело ось параллельную плоскости. Поэтому здесь отверстие Б необходимо установить на короткий срезанный палец 3.

10.6. Общее правило базирования детали с ДБ, имеющей форму отверстия

В заключение можно сформулировать следующие правила базирования детали дополнительной базой, имеющей форму отверстия. Деталь следует базировать: 1) на короткий цилиндрический палец, если ось отверстия перпендикулярна уже выбранной базе (плоскости); 2) на срезанный палец, если ось отверстия параллельна уже установленной базе, 3) на короткий срезанный палец, если ось отверстия одновременно перпендикулярна одной и параллельна другой уже выбранным базам.

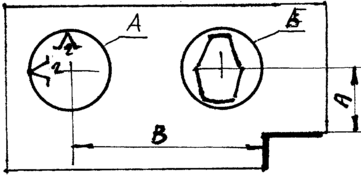

Рис.22. Схема базирования по двум отверстиям с параллельными осями.
