Рис. 5
-
При нажатии кнопки «Расчет» внешний вид отображаемой таблицы и области формул изменится (Рис. 6).
В таблице вместо трех значений каждого из размеров будет выведено его усредненное значение для каждого из размеров, а также появятся столбцы для определения таких расчетных параметров как расчетные значения погрешностей
и случайные погрешности xi и yi .
Из поля формул исчезнут формулы для определения среднего значения размера и смещения центров i-го отверстия по двум осям. Вместо них появятся формулы для расчета таких составляющих погрешности рассовмещения как:
- сдвиговые составляющие xo и yo
- угловые развороты x и y
- искажения вызванные растяжением сжатием x, y

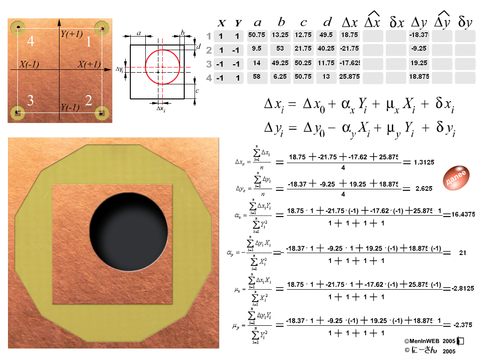

Рис.6
Для большей наглядности формулы вначале записаны в буквенном виде, а затем в них уже подставлены все необходимые значения. Также для уменьшения трудоемкости система сама проводит численный расчет данных составляющих по имеющимся данным.
-
После того как вы разберетесь с порядком вычисления составляющих погрешности рассовмещения вам следует нажать на кнопку «Далее» .
-
После нажатия на кнопку «Далее» область формул опять видоизменится, а таблица 3 будет заполнена окончательно (Рис.7).
В области формул появятся формулы для определения расчетных значений погрешностей и , а так же для определения среднеквадратических отклонений. Как и на предыдущем экране для наглядности формулы записаны вначале в буквенном виде, а потом в них подставленных все необходимые численные значения, кроме двух последних формул для определения среднеквадратических отклонений, в которых сразу дан готовый ответ.

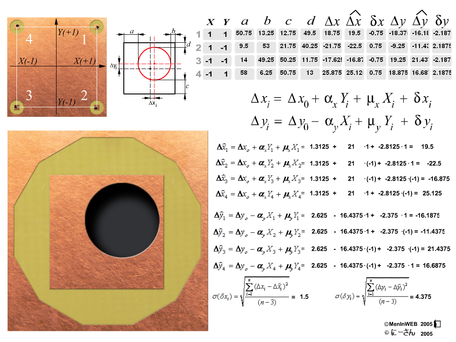

Рис. 7
После нажатия клавиши «Далее» в таблицу заносятся все оставшиеся значения:
- расчетные значения погрешностей и для каждого из отверстий
- случайные погрешности xi и yi в каждой зоне представляющие собой разности между измеренными (
и
) и расчетными ( и ) значениями рассовмещений.
-
Разобравшись в проведенных расчетах и завершив работу, закройте окно с виртуальной лабораторной работой.
