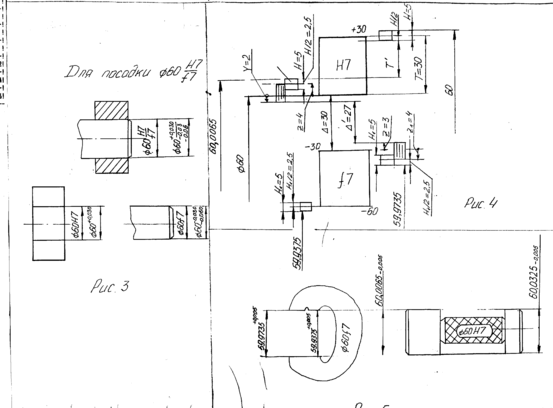

Проверить возможность применения посадок при заданой температуре эксплуатации.

Вариант	Посадка	Материал		Температура эксплуатации °C
1	Ø 20 H7 / g6	Ал. сплав.	Сталь	+40 , -40
2	Ø 15 H7 / h6	Латунь	Сталь	+50 , -50
3	Ø 50 H7 / r6	Бронза	Сталь	+60 , -60
4	Ø 20 H7 / s6	Ал. сплав.	Сталь	+30 , -30
5	Ø 35 H7 / e8	Ал. сплав.	Сталь	+40 , -40
6	Ø 10 H6 / r6	Ал. сплав.	Сталь	+50 , -50
7	Ø 40 H9 / d9	Бронза	Сталь	+60 , -60
8	Ø 18 H7 / r6	Бронза	Сталь	+50 , -50
9	Ø 30 H7 / e7	Бронза	Сталь	+80 , -60
10	Ø 10 H7 / r6	Бронза	Сталь	+50 , -30
11	Ø 32 H8 / d9	Латунь	Сталь	+40 , -40
12	Ø 8 H7 / p6	Латунь	Сталь	+50 , -50
13	Ø 12 H7 / r6	Латунь	Сталь	+60 , -60
14	Ø 15 H7 / e7	Латунь	Сталь	+50 , -50
15	Ø 30 H7 / s6	Латунь	Сталь	+40 , -40
16	Ø 7 H7 / f6	Ал. сплав.	Сталь	+40 , -40
17	Ø 25 H6 / p5	Ал. сплав.	Сталь	+30 , -30
18	Ø 14 H6 / r6	Ал. сплав.	Сталь	+50 , -50
19	Ø 18 H12 / b12	Ал. сплав.	Сталь	+40 , -40
20	Ø 10 H7 / s6	Бронза	Сталь	+60 , -60
21	Ø 8 H7 / r6	Бронза	Сталь	+80 , -80
22	Ø 10 H8 / e8	Бронза	Сталь	+100 , -100
23	Ø 20 H7 / r6	Латунь	Сталь	+40 , -40
24	Ø 24 H7 / f7	Латунь	Сталь	+50 , -50
25	Ø 80 H7 / r6	Латунь	Сталь	+50 , -50

Коэффициент линейного расширения:

Сталь α = 11‚8•10 ˚C ;
Латунь α = 18,5•10 ˚C ;
Бронза α = 21•10 ˚C ;
Алюминиевый сплав α = 22‚7•10 ˚C .

Задача 3.

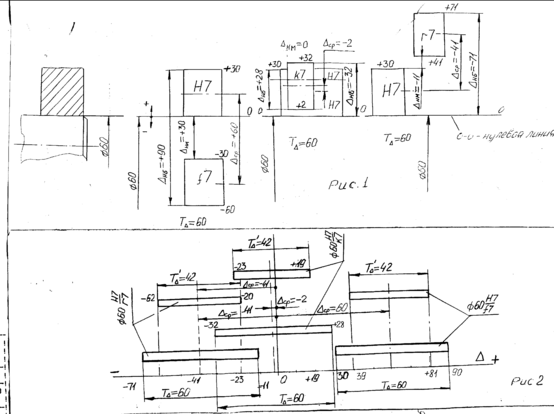

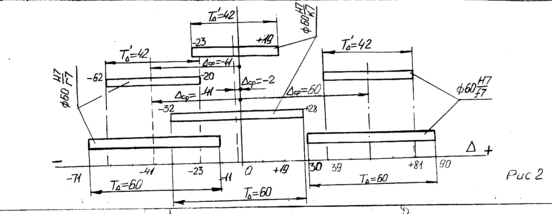

Определить стандартное значение отклонения и поля допуска, номинальный размер детали по заданным расчетным значениям размеров. Изобразить схематично положение расчетного и стандартного полей допусков.

Вариант	Размеры детали
Вариант	D max	D min
1	84.94	84.85
2	35.0	34.96
3	1.8	1.6
4	84.85	84.50
5	6.995	6.970
6	17.995	17.970
7	89.94	89.85
8	94.85	94.50
9	7.995	7.970
10	18.995	18.970
11	94.94	94.85
12	2.3	2.1
13	99.85	99.50
14	8.995	8.970
15	99.94	99.85
16	54.995	54.980
17	85.85	85.50
18	20.995	20.970
19	59.995	59.980
20	119.94	119.85
21	64.995	64.980
22	50.0	49.96
23	2.8	2.6
24	21.995	21.970
25	84.94	84.85
