Московский государственный технический университет им. Н.Э. Баумана

Факультет «Информатика и системы управления»

Кафедра «Автоматизированные системы обработки информации и управления»

Тоноян С.А.

Отчет по Лабораторной работе 1-2

По курсу

“Оперативный анализ и визуализация данных”

Выполнил:

Зайков С.А.

Студент группы ИУ5-52

Москва 2014

Отчет по ЛР 1.

1. Цель работы.

Установка BI QlickView версии Personal Edition

Ознакомиться с интерфейсом OLE DB для подключения к внешним источникам данных и основными объектами платформы бизнес аналитики BI QlickView.

Изучить следующие объекты платформы

- Мастер начала работы

- Команды меню

- Панели инструментов и строка состояния

2. Бизнес аналитика (Business Intelligence) - методы, технологии и средства извлечения и представления данных. BI-продукты делятся на два типа: собственно генераторы запросов и отчетов и развитые аналитические OLAP-инструменты. Одними из наиболее известных BI-решений с открытым исходным кодом являются продукты Pentaho BI Suite от Pentaho Corporation и Jaspersoft BI Suite от компании Jaspersoft продукт Pentaho состоит из отдельных модулей-компонентов, которые вместе формируют Pentaho BI Platform.

Pentaho BI – пакет ориентированный более на работу с OLAP, и в частности, с OLAP движком Mondrian. Первое – это то, что сам по себе этот пакет предоставляет крайне скудные возможности по генерированию различных форм отчетов.

Модуль CDF работает на базе Pentaho являясь графической надстройкой на нем. Позволяет создавать несколько различных видов диаграмм.

Saiku – самая подходящая альтернатива собственной системе. Многие идеи были взяты из Saiku. На тот момент система подавала большие надежды, так как была лишена вышеописанных недостатков. Интерфейс понятен для пользователя, технические детали отсутствуют, но так как система не автономна и в ее работе участвуют несколько различных модулей (Mondrian, например), то добиться слаженной работы этих модулей оказалось затруднительно.

Jaspersoft в плане поддержки и работы с OLAP почти ничем не отличается от Pentaho и недостатки там точно такие же.

PDI, также известная как Kettle- это компонент комплекса Pentaho отвечающий за процесс Извлечения, Преобразования и Выгрузки данных.

QlikView — это аналитическое программное обеспечение из категории business intelligence (бизнес-аналитика), которое позволяет пользователям, не имеющим специальных технических навыков, самостоятельно формировать отчеты и анализировать информацию о деятельности своего предприятия в самых разных разрезах, независимо от того, в каких учетных системах предприятия хранится эта информация.

Отличия QlikView от традиционных BI-систем:

• Представление данных в виде ассоциативной модели

• Обработка запросов в оперативной памяти, вместо использования реляционных СУБД

• Высоко-интерактивный интерфейс пользователя

Установка QlickView:

Можно выбрать один из нескольких пакетов установки QlikView, доступны в 32-разрядной и 64-разрядной версиях.

Выполните следующие действия.

1. Перейдите на сайт www.qlikview.com/download и выберите пакет установки QlikView Desktop.

2. Зарегистрируйтесь или войдите на сайт для запуска загрузки приложения QlikView.

3. Дважды щелкните файл Setup.exe, чтобы начать установку.

Должна запуститься программа установки.

Когда выполняется программа установки

1. Сначала в раскрывающемся списке выберите необходимый язык установки и нажмите кнопку OK.

2. Подождите, пока закончится подготовка к установке, следите за отображаемыми диалоговыми окнами.

3. Когда откроется диалоговое окно приветствия, прочитайте представленные в нем сведения и нажмите кнопку Далее.

4. Откроется лицензионное соглашение на программное обеспечение. Прочтите его и выберите “Я принимаю лицензионное соглашение” (если вы согласны с условиями), а затем нажмите кнопку Далее.

5. В диалоговом окне Сведения о пользователе можно указать, для кого будет выполняться персонализация установки. Для продолжения нажмите кнопку Следующий.

6. Если требуется установить программу в папку, отличную от используемой по умолчанию, укажите ее, нажав кнопку Изменить в диалоговом окне Папка назначения. Затем нажмите кнопку Далее.

7. Появится диалоговое окно Тип установки. Если выбрать вариант установки Полная, будут установлены следующие компоненты по пути, указанному в предыдущем диалоговом окне: программа QlikView и ее файл справки, подключаемый модуль QlikView для Internet Explorer, примеры специальных объектов и примеры функций и компонентов QlikView. Если выбрать вариант установки Выборочная, после нажатия кнопки Далее появится диалоговое окно, в котором можно выбрать компоненты для установки. Выберите необходимые параметры и

нажмите кнопку Далее.

8. Теперь все готово для начала установки. Нажмите кнопку Установить, чтобы начать установку.

9. В последнем диалоговом окне нажмите кнопку Готово, чтобы завершить процесс установки.

Команды меню

Меню «Файл»

Меню Файл — это выпадающее меню в верхней части экрана, которое содержит следующие команды:

Новый

Открыть...

Открыть на Сервере...

Сохранить

Сохранить Как...

Экспорт содержимого...

Экспорт изображения листа...

Экспорт Макета Документа

Экспорт макета листа...

Импорт Импорт Макета Док-та

Редактор скрипта...

Загрузка

Обозреватель Таблиц...

Меню «Правка»

Раскрывающееся меню Правка располагается в верхней части экрана и включает следующие команды:

Отменить изменение макета

Восстановить изменение макета

Вырезать

Копировать

Вставить

Средство форматирования

Удалить

Поиск

Меню «Выборки»

Меню Выборки представляет собой раскрывающееся меню в верхней части экрана и содержит следующие команды:

Назад

Вперед

Заблокировать

Разблокировать

Очистить

Очистить все

Разблок. и очистить все

Меню «Макет»

Добавить Лист

Лист Влево

Лист Вправо

Удалить лист

Выбрать Поля...

Лабораторная работа 2

1. Цель работы.

Загрузка данных из источников и построение ассоциативной модели данных на базе BI QlickView.

2. В ходе работы было выполнено:

2.1 Создание нового проекта в QlickView.

2.2 Сохранение проекта в папку Stud3k/Оперативный анализ/Иу5-52/ИУ5_52_Зайков

2.3 Открытие редактора скриптов и Подключение к базе данных

2.4 Создание вкладки Справочники

2.5 Занесение во вкладку скрипта подключения к таблицам Categorie, Products, Customers

2.6 Создание вкладки Факты и подключение к таблицам Orders, Order Details

2.7 Создание вкладки Загрузка из Файлов и подключение к файлам EmpOff.xls и Suppliers.xml

2.8 Для корректного соединения таблиц, в таблице Продукты поля UnitPrice и ProductId были переименованы с помощью оператора as в Цена_за_единицу и ID_продукта соответственно

2.9 Для включения таблицы Работники в схему, ее поле EmpID было переименовано в поле EmployeeId

2.10 После выполненных действий была произведена загрузка таблиц в проект

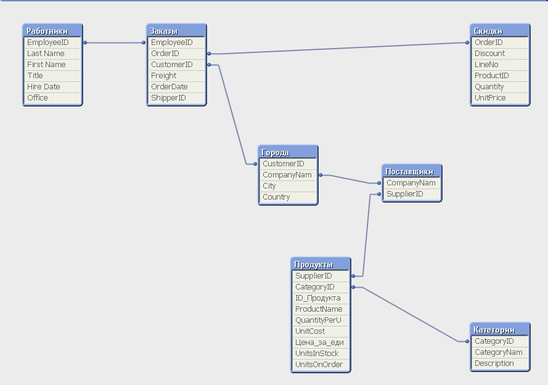

3. Итоговые Скриншоты

Справочники:

Категории:
LOAD CategoryID,
CategoryName,
Description;
SQL SELECT *
FROM Categories;

Продукты:
LOAD CategoryID,
ProductID as ID_Продукта,
ProductName,
QuantityPerUnit,
SupplierID,
UnitCost,
UnitPrice as Цена_за_единицу,
UnitsInStock,
UnitsOnOrder;
SQL SELECT *
FROM Products;
Города:
LOAD City,
CompanyName,
Country,
CustomerID;
SQL SELECT City,
CompanyName,
Country,
CustomerID
FROM Customers;

Факты:

Заказы:
LOAD CustomerID,
EmployeeID,
Freight,
OrderDate,
OrderID,
ShipperID;
SQL SELECT *
FROM Orders;

Скидки:
LOAD Discount,
LineNo,
OrderID,
ProductID,
Quantity,
UnitPrice;
SQL SELECT *
FROM `Order Details`;

Загрузка из файлов:

Работники:
LOAD EmpID as EmployeeID,
[Last Name],
[First Name],
Title,
[Hire Date],
Office
FROM
[E:\Оперативный анализ\Данные\EmpOff.xls]
(biff, embedded labels, table is Employee$);

// Start of [Suppliers.xml] LOAD statements
_empty_:
Поставщики:
LOAD SupplierID,
CompanyName
FROM [E:\Оперативный анализ\Данные\Suppliers.xml] (XmlSimple, Table is [Suppliers/_empty_]);
// End of [Suppliers.xml] LOAD statements

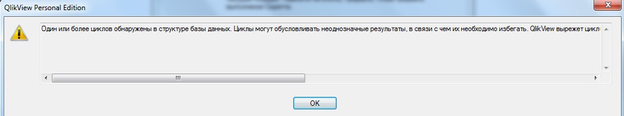

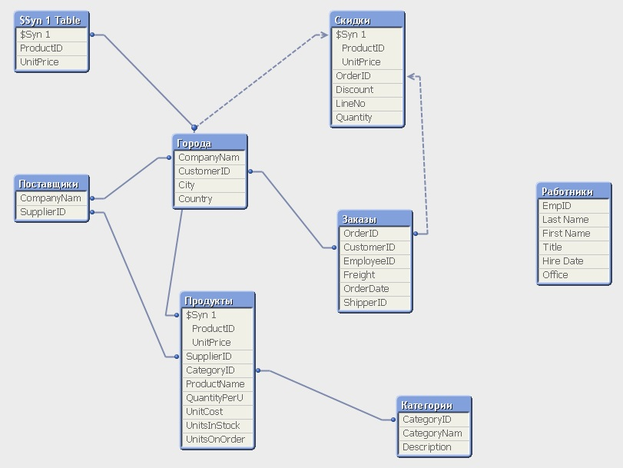

4. Ошибочные скрипты

Работники:
LOAD EmpID,
[Last Name],
[First Name],
Title,
[Hire Date],
Office
FROM
[E:\Оперативный анализ\Данные\EmpOff.xls]
(biff, embedded labels, table is Employee$);

// Start of [Suppliers.xml] LOAD statements
_empty_:
Поставщики:
LOAD SupplierID,
CompanyName
FROM [E:\Оперативный анализ\Данные\Suppliers.xml] (XmlSimple, Table is [Suppliers/_empty_]);
// End of [Suppliers.xml] LOAD statements

//-------- Start Multiple Select Statements ------
Категории:
LOAD CategoryID,
CategoryName,
Description;
SQL SELECT *
FROM Categories;

Продукты:
LOAD CategoryID,
ProductID,
ProductName,
QuantityPerUnit,
SupplierID,
UnitCost,
UnitPrice,
UnitsInStock,
UnitsOnOrder;
SQL SELECT *
FROM Products;

Города:
LOAD City,
CompanyName,
Country,
CustomerID;
SQL SELECT City,
CompanyName,
Country,
CustomerID
FROM Customers;
//-------- End Multiple Select Statements ------
