ЭЛЕКТРОННЫЕ КЛЮЧИ
Методические указания к выполнению лабораторных работ
по курсу « Микроэлектроника »
Москва 2006
ВВЕДЕНИЕ
При построении современных систем логических элементов видное место занимают ТТЛ (транзисторно-транзисторная логика) и ЭСЛ (эмиттерно-связанная логика) ключи. Для правильного применения ключей и изучения их свойств необходимо познакомиться с совокупностью их электрических параметров и характеристик. Обычно ключи типа ТТЛ и ЭСЛ имеют несколько входов, что позволяет реализовать за счет этого различные логические функции. В частности, для положительной логики ( когда логической единице соответствует высокий уровень напряжения, а логическому нулю - низкий), которую будем рассматривать в дальнейшем, на ТТЛ-ключах можно реализовать логическую функцию m И-НЕ, а на ЭСЛ-ключах с парафазным выходом – логические функции
m ИЛИ-НЕ / m ИЛИ, где m – количество входов ключа.
К числу основных характеристик ключей относятся:передаточная – зависимость напряжения на выходе схемы от напряжения на входе Uвых=f1(Uвх);
входная – зависимость входного тока ключа от входного напряжения Iвх=f2(Uвх);
выходная – зависимость выходного напряжения от нагрузочного тока Uвых=f3(Iвых) (обычно снимают две выходные характеристики, соответствующие единичному и нулевому состояниям ключа);
переходная (амплитудно-временная) – зависимость выходного напряжения ключа от времени при подаче на вход(ы) заданных сигналов Uвых=f4(t).
Определенная обработка перечисленных характеристик позволяет найти ряд основных параметров ключей.
Ниже рассматриваются методики получения основных характеристик ключей и их последующая обработка для отыскания основных параметров исследуемых ключей.
Рис.1 Схема снятия передаточной характеристики ключа
динамическим способом
Н
а рис. 1 показано получение передаточной характеристики динамическим способом. Для этого на один из входов исследуемого ключа подается пилообразное напряжение, а все остальные входы объединяются и присоединяются к источнику питания напряжения с уровнем, соответствующим логической единице (логическому нулю). Выход ключа нагружается на один или несколько входов аналогичных ключей. Далее на экране осциллографа (при внешней синхронизации) наблюдаются входное пилообразное напряжение и изменение выходного напряжения (рис. 2).
Рис.2 Осциллограммы сигналов на входе и выходе ключа
при снятии передаточной характеристики динамическим
способом
Поскольку Uвх линейно зависти от времени t, а Uвых также является функцией времени, то легко установить связь между выходным и входным напряжением, т.е. получит передаточную характеристику ключа. Для этого по наклону пологого участка “пилы” прогнозируется точка пересечения этой ветви с осью времени, и в эту точку переносится начало координат графиков: Uвх = 1(t) и
Uвых = 2(t). Так как Uвх=kt, то на второй осциллограмме Uвых = 2(t) переменная t однозначно отображает переменную Uвх, что и требуется.
В
зависимости от типа ключа его передаточная характеристика может иметь вид,
Рис.3 Передаточная характеристика ключа Рис.3 Передаточная характеристика ключа
инвертирующего типа неинвертирующего типа
изображенный на рис. 3 (инвертирующий ключ) и на рис. 4 (не инвертирующий ключ). Последовательность обработки передаточных характеристик обоих типов одинакова и сводится к следующим действиям.

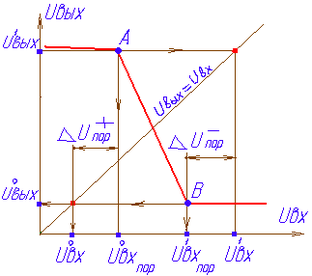

На передаточной характеристике намечаются точки А и В, в которых касательные к графику идут под углом 45, т.е. где dUвых/dUвх = 1 и эти точки проектируются с использованием нанесенной на график линии равного усиления Uвых=Uвх на оси абсцисс и ординат
(рис.3 и 4).
В результате выполнения операции будут определены:
U¹ и Uº - соответственно напряжения логической единицы и логического нуля, т. е. значения высокого и низкого уровней напряжения. Эти напряжения могут быть отнесены ко входной или выходной цепям ключа и поэтому получают соответствующие дополнительные индексы в обозначении (U¹вх , Uºвх , U¹вых , Uºвых);
U¹пор и Uºпор – пороговые напряжения логической единицы и логического нуля, т.е. наименьшее (наибльшее) значение высокого (низкого) напряжения на входе ключа, при котором он начинает изменять свое состояние. На рис. 3 и 4смена состояния ключа происходит на участке между точками А и В.
Найденные уровни напряжения позволяют оценить логический перепад
∆Uвых = U¹вых-Uºвых, положительную ∆U⁺n=Uºвх.пор-Uºвх и отрицательную ∆U⁻n=U¹вх-U¹вх.пор статические помехи, а также статическую помехоустойчивость ключа Un.ст как меньшую из двух получаемых величин ∆U⁺n и ∆U⁻n. Здесь Un.ст определяется на входе схемы как максимально допустимое отклонение напряжения, при котором ещё не происходит изменения уровней выходного напряжения ключа.
Легко показать, что ключи, у которых нет петли гистерезиса на передаточной характеристике, могут иметь статическую помехоустойчивость не более половины логического перепада. Поэтому по степени отклонения от единицы отношения статической помехоустойчивости к половине логического перепада можно судить о качестве спроектированной схемы.
При снятии входной характеристики на один из входов подают изменяющееся напряжение в пределах 0…Еn и наблюдают в его цепи ток. При этом все остальные входы объединяют и присоединяют к источнику с уровнем напряжения, соответствующим логической единице
(нулю). Выходная цепь исследуемого элемента при этом остается ненагруженной (рис. 5 и 6)
Пользуясь входной характеристикой схемы, можно отыскать такие параметры ключа, как

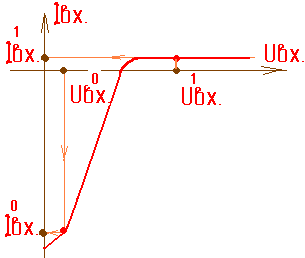

I¹вх и Iºвх - входные токи логической единицы и нуля, т. е. токи во входной цепи ключа при подаче на его вход напряжения логической единицы U¹вх и нуля Uºвх. Примерный вид входных характеристик ТТЛ- и ЭСЛ-ключей и способ оценки параметров I¹вх и Iºвх приводятся на рис. 7 и 8.
При снятии выходной характеристики ключа (рис. 9-12) в его входной цепи создают комбинацию входных сигналов, переводящую исследуемый ключ в состояние логического нуля или логической единицы. Выходную цепь ключа присоединяют к источнику тока и, изменяя нагрузочный ток, регистрируют изменения выходного напряжения. Схемы получения выходных характеристик ключей показаны на рис. 9 и 10 для ТТЛ-ключей и рис.11 и 12 для ЭСЛ-ключей.
Рис.5 Схема снятия входной Рис.6 Схема снятия входной
характеристики ТТЛ- характеристики ЭСЛ-
ключа ключа
Рис.7 Типичный вид входной Рис.8 Типичный вид входной
характеристики ТТЛ-ключа характеристики ЭСЛ-ключа
Рис.9 Схема снятия выходной Рис.10 Схема снятия выходной
характеристики ТТЛ-ключа характеристики ТТЛ-ключа
в состоянии логического нуля в состоянии логической единицы
Рис.11 Схема снятия выходной Рис.12 Схема снятия выходной
характеристики ЭСЛ-ключа в характеристики ЭСЛ-ключа в
состоянии логической единицы состоянии логического нуля
Полученные характеристики используются для оценки
I¹вых и Iºвых – выходных токов логической единицы и логического нуля. Это токи в выходной цепи ключа, которым соответствует на выходе ключа напряжение логической единицы и логического нуля. Примерный вид выходных характеристик ТТЛ- и ЭСЛ-ключей показан на рис. 13 и 14.
Рис.13 Типичный вид выходных Рис.14 Типичный вид выходных
характеристик ТТЛ-ключа характеристик ЭСЛ-ключа
при различных логических при различных логических
состояниях на выходе состояниях на выходе
Найденные параметры ключа I¹вх , Iºвх, I¹вых и Iºвых используются затем для оценки коэффициента разветвления по выходу Краз. Этот параметр определяет число единичных нагрузок – аналогичных ключей, которое можно одновременно подключить к выходу ключа; Краз есть меньший из двух коэффициентов разветвления
Важно знать, какую мощность потребляет исследуемая схема. Различаются
и
- соответственно потребляемые схемой мощности в состоянии логической единицы и логического нуля. Они оцениваются через измеряемые в цепях источников питания токи (рис. 15) в соответствующих состояния ключа
и
напряжения источников питания
:
Здесь К – количество источников питания в схеме ключа.
Рис.15 Схема оценки потребляемого ключом тока
от источника питания
В качестве параметра ключа используется также и средняя потребляемая мощность от источников питания
. Динамические свойства ключа (его быстродействие) оцениваются обычно по переходной (амплитудно-временной) характеристике. Для этого (рис. 16) на один вход схемы подают импульсный сигнал (при получении переходной характеристики – это идеальный прямоугольный импульс), все другие входы объединяют и подают на них уровень напряжения, который отключает эти (для ТТЛ-ключа высокий уровень напряжения, а для ЭСЛ-ключа - низкий). На выход схемы присоединяется нагрузка в соответствии с найденным Краз. На экране осциллографа, работающего в режиме внешней синхронизации, наблюдают входной и выходной сигналы ключа. Используемые для оценки быстродействия ключа параметры и методика их получения отображены на рис. 17.
Рис.16 Схема оценки временных
