Измерительная система (ИС) — совокупность средств изме­рений и вспомогательных устройств, соединенных между собой каналами связи, предназначенная для выработки сигналов измери­тельной информации в удобной для автоматической обработки форме, ее передачи и использования в системах управления. Изме­рительные системы условно делят на информационно-измерительные системы (ИИС), измерительно-вычислительные комплексы (ИВК) и компьютерно-измерительные системы (КИС).

Информационно-измерительные системы — совокупность функционально объединенных средств измерений, средств вы­числительной техники и вспомогательных устройств, соединен­ных между собой каналами связи, предназначенных для выработки сигналов измерительной информации о физических величинах, свойственных данному объекту, в форме, удобной для автоматической обработки, передачи и (или) использования в ав­томатических системах управления.

Измерительно-вычислительные комплексы представляют собой совокупность средств измерений и компьютеров, объеди­ненных с помощью устройств сопряжения и предназначенных для измерений, научных исследований и расчетов.

Компьютерно-измерительная система (виртуальный при­бор) состоит из стандартного или специализированного компью­тера со встроенной в него платой (модулем) сбора данных.

1.5. Эталоны единиц электрических величин

Средства измерений, предназначенные для воспроизведения и хранения единиц измерений, поверки и градуировки приборов делятся на эталоны и образцовые средства измерения.

Эталон — средство измерения (или комплекс средств изме­рений), обеспечивающее воспроизведение и (или) хранение еди­ницы физической величины с наивысшей точностью для данного

уровня развития измерительной техники с целью передачи ее размера нижестоящим по поверочной схеме средствам измере­ний. Эталон должен обладать тремя взаимосвязанными свойст­вами: неизменностью, воспроизводимостью и сличаемостью.

Неизменность — свойство эталона удерживать неизменным размер воспроизводимой им единицы физической величины в течение длительного интервала времени.

Воспроизводимость — возможность воспроизведения еди­ницы физической величины с наименьшей погрешностью для существующего уровня развития измерительной техники.

Сличаемость — возможность сличения с эталоном других средств измерений, нижестоящих по поверочной схеме, в первую очередь вторичных эталонов, с наивысшей точностью для суще­ствующего уровня развития техники измерений.

Эталоны классифицируют в зависимости от назначения. Это назначение предполагает оснащение метрологической службы первичными, специальными, государственными, национальными, международными и вторичными эталонами (рис. 1.3).

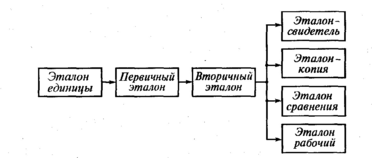

Рис. 1.3. Классификация эталонов

Первичный эталон — эталон, обеспечивающий воспроизве­дение единицы с наивысшей в стране точностью. Первичные эта­лоны — уникальные средства измерений, часто представляющие собой сложнейшие измерительные комплексы. Они составляют основу государственной системы обеспечения единства измере­ний и могут быть специальным, государственным, национальным и международным.

Специальный эталон обеспечивает воспроизведение едини­цы в особых условиях и заменяет для них первичный эталон. Он

служит для воспроизведения единицы физической величины в условиях, когда первичный эталон нельзя использовать, и прямая передача размера единицы от первичного эталона с требуемой точностью технически неосуществима (например, на сверхвысо­ких частотах).

Первичные и специальные эталоны являются исходными для страны, их утверждают в качестве государственных.

Государственный — первичный (или специальный) эталон, признанный решением уполномоченного Государственного орга­на в качестве исходного на территории государства. Госу­дарственные эталоны создают, хранят и применяют центральные метрологические научные институты страны.

Национальный — эталон, признанный официальным реше­нием в качестве исходного для страны.

Международный — эталон, принятый по международному соглашению в качестве международной основы для согласования с ним размеров единиц, воспроизводимых и хранимых нацио­нальными эталонами.

Вторичный эталон — эталон, значение которого устанавли­вают по первичному эталону. Вторичные эталоны являются ча­стью подчиненных средств хранения единиц и передачи их размеров, создаются в тех случаях, когда это необходимо для ор­ганизации поверочных работ, а также для обеспечения сохранно­сти и наименьшего износа государственного эталона. По назначению вторичные эталоны делят на эталоны-свидетели, эта­лоны-копии, эталоны сравнения и рабочие эталоны.

Эталон-свидетель служит для проверки сохранности и не­изменности государственного эталона и замены его в случае пор­чи или утраты. В настоящее время только эталон килограмма имеет эталон-свидетель.

Эталон-копия предназначен для передачи размера едини­цы рабочим эталонам. Его создают в случае необходимбсти про­ведения большого числа поверочных работ с целью предохранения первичного или специального эталона от преждевременного изно­са. Эталон-копия представляет собой копию государственного эталона только по метрологическому назначению.

Эталон сравнения применяют для взаимного сличения эта­лонов, которые по тем или иным причинам нельзя непосредст-

21
